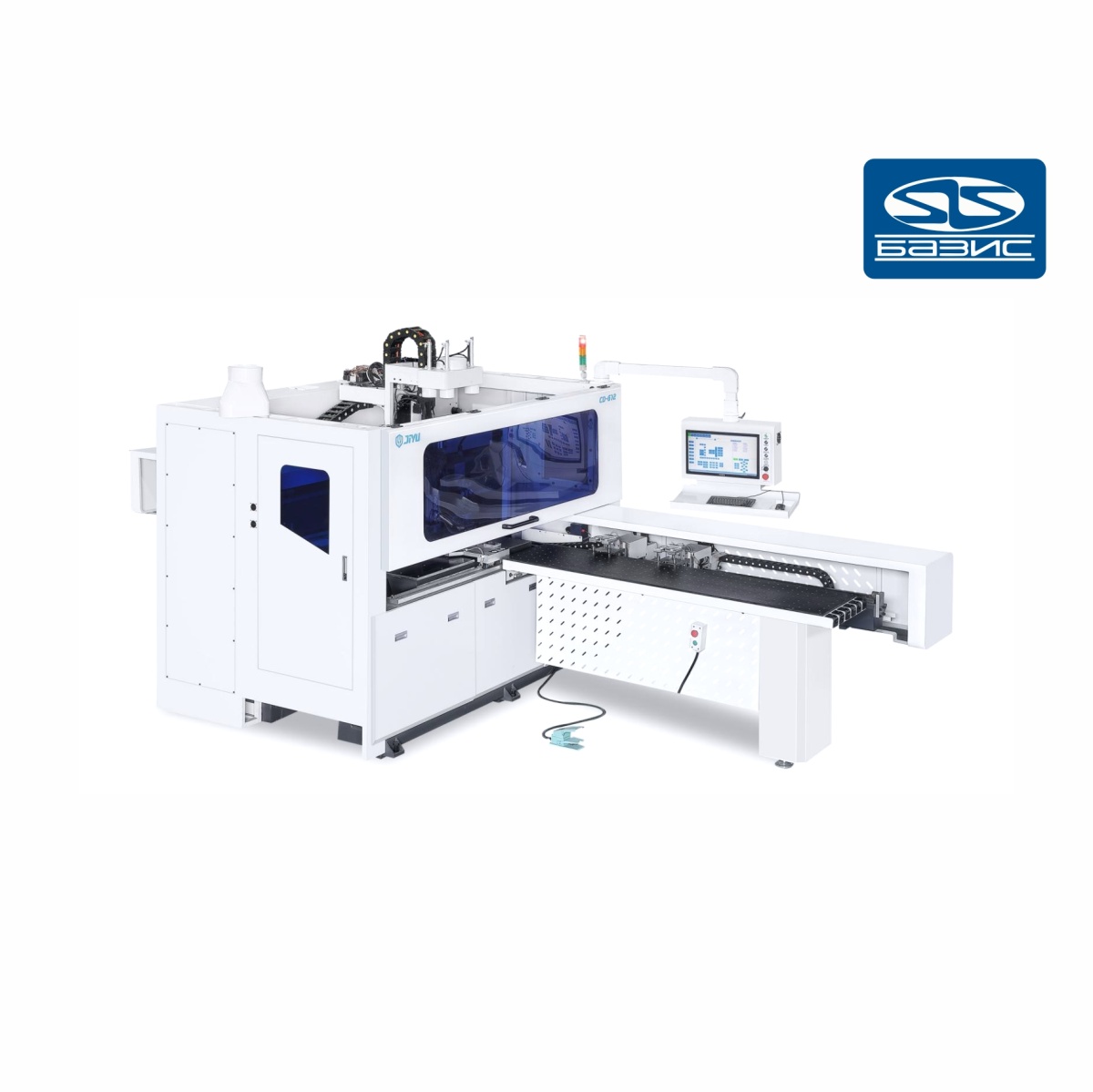

Сверлильно-присадочный центр с ЧПУ JIYU CD-612

Краткие характеристики:

Мощность 22 кВт

Давление воздуха 0,6 – 0,8 МПа

Вес 3500 кг

Прайс-лист (.xls 0 Kb)

17 625 000 ₸ шт.

Заказать

Назначение

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.

Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.

Надежная конструкция из двух пневматических захватов надежно удерживает и точно
перемещает деталь в процессе обработки.

Схема обработки

Конструктивные особенности

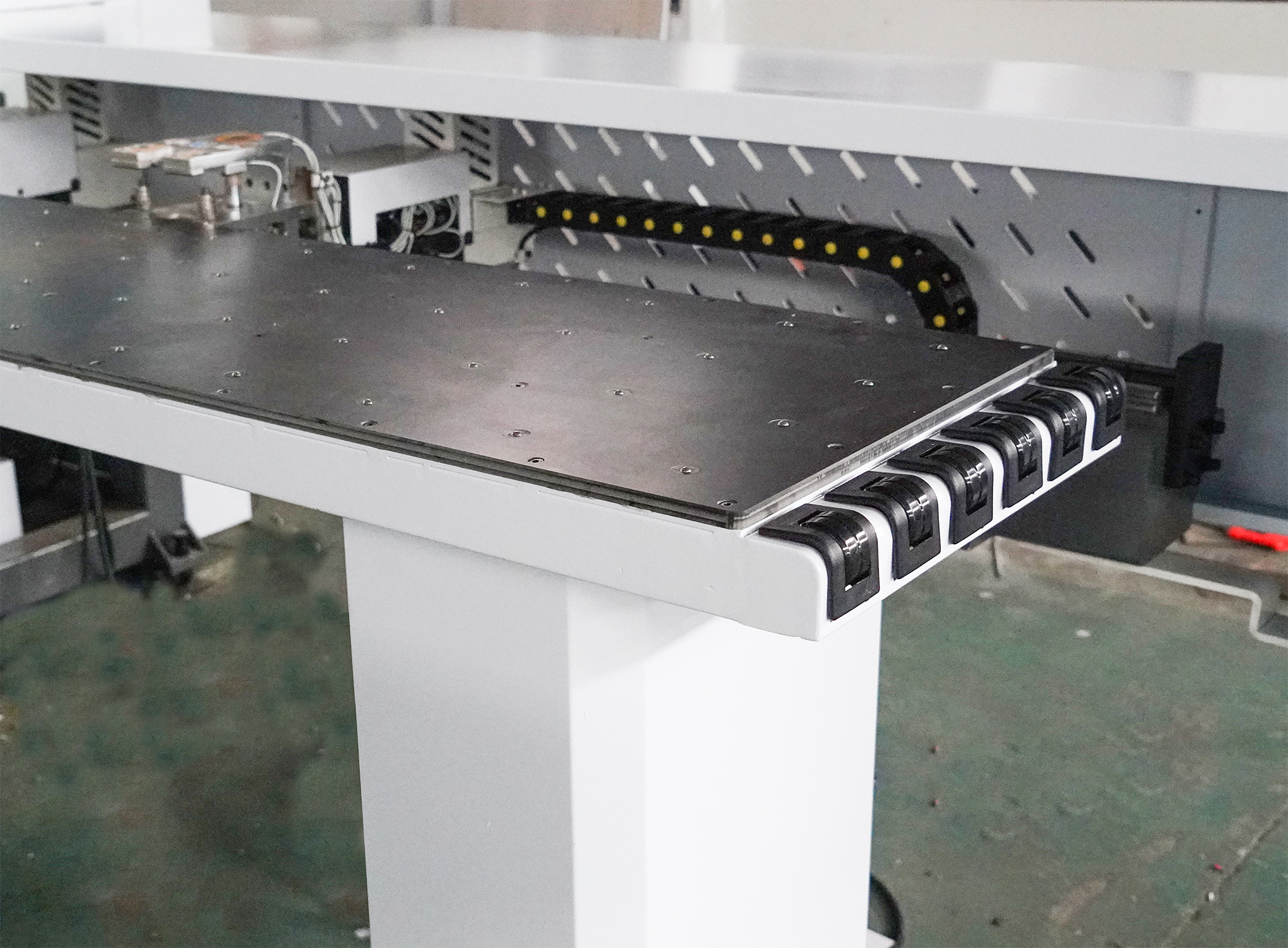

подающий стол.jpg — **ПОДАЮЩИЙ СТОЛ**

Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.

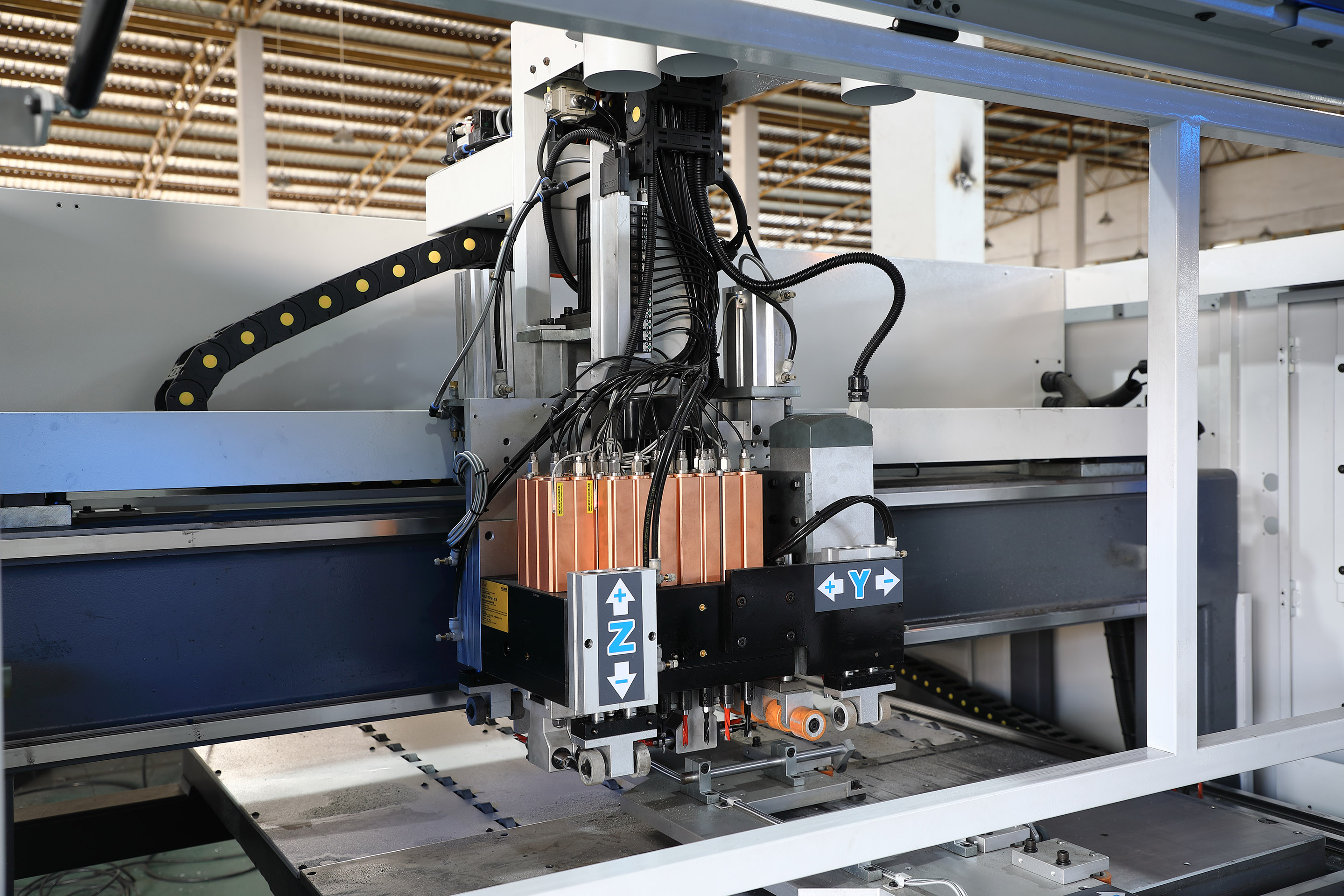

СВЕРЛИЛЬНЫЕ ГРУППЫ.jpg — **СВЕРЛИЛЬНЫЕ ГРУППЫ**

Две сверлильных группы: одна верхняя и одна нижняя +2 фрезерных узла в стандартной комплектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.

**КОМПОНЕНТЫ СВЕРЛИЛЬНЫХ ГРУПП**

Компоненты сверлильных групп производства Taiwan.

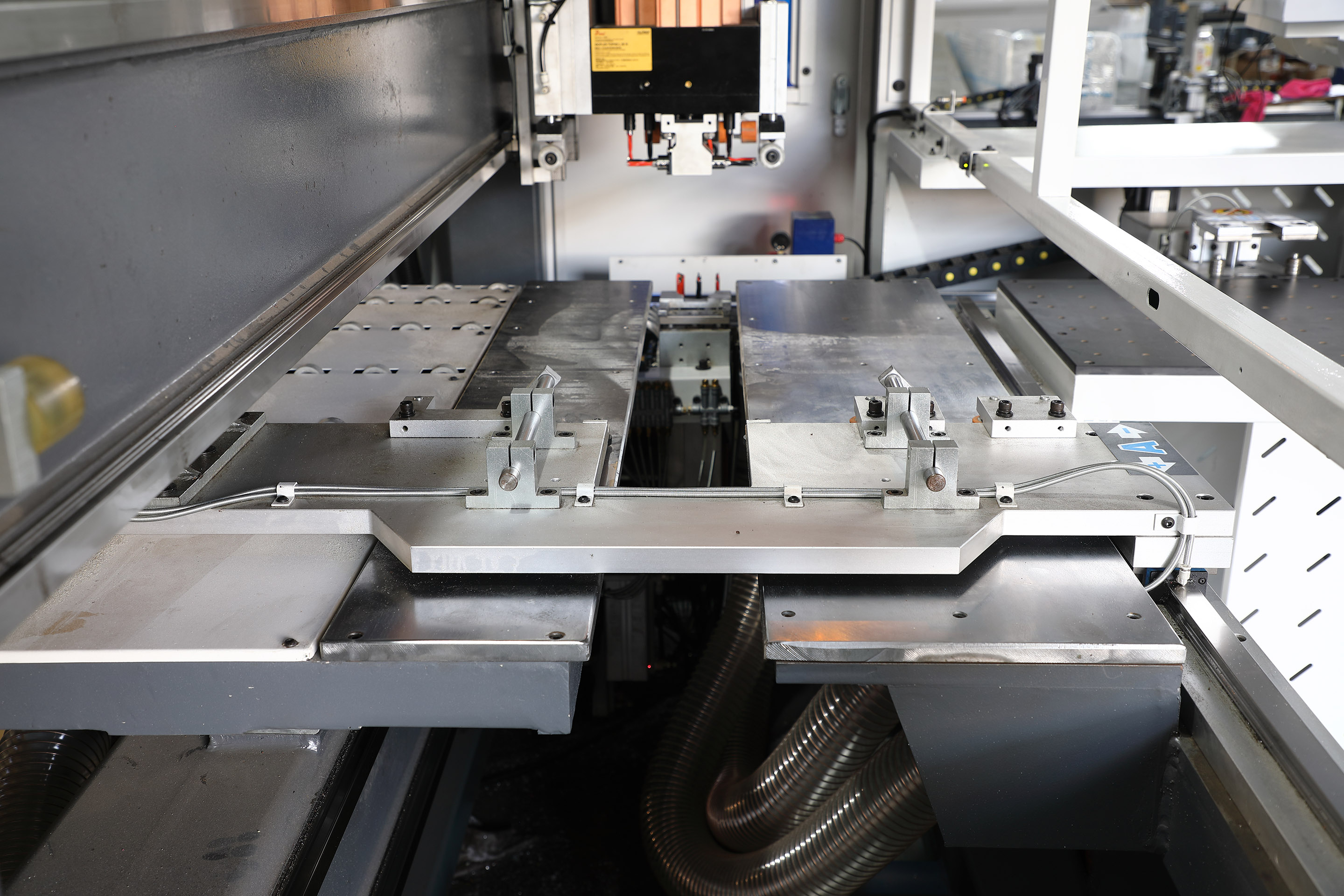

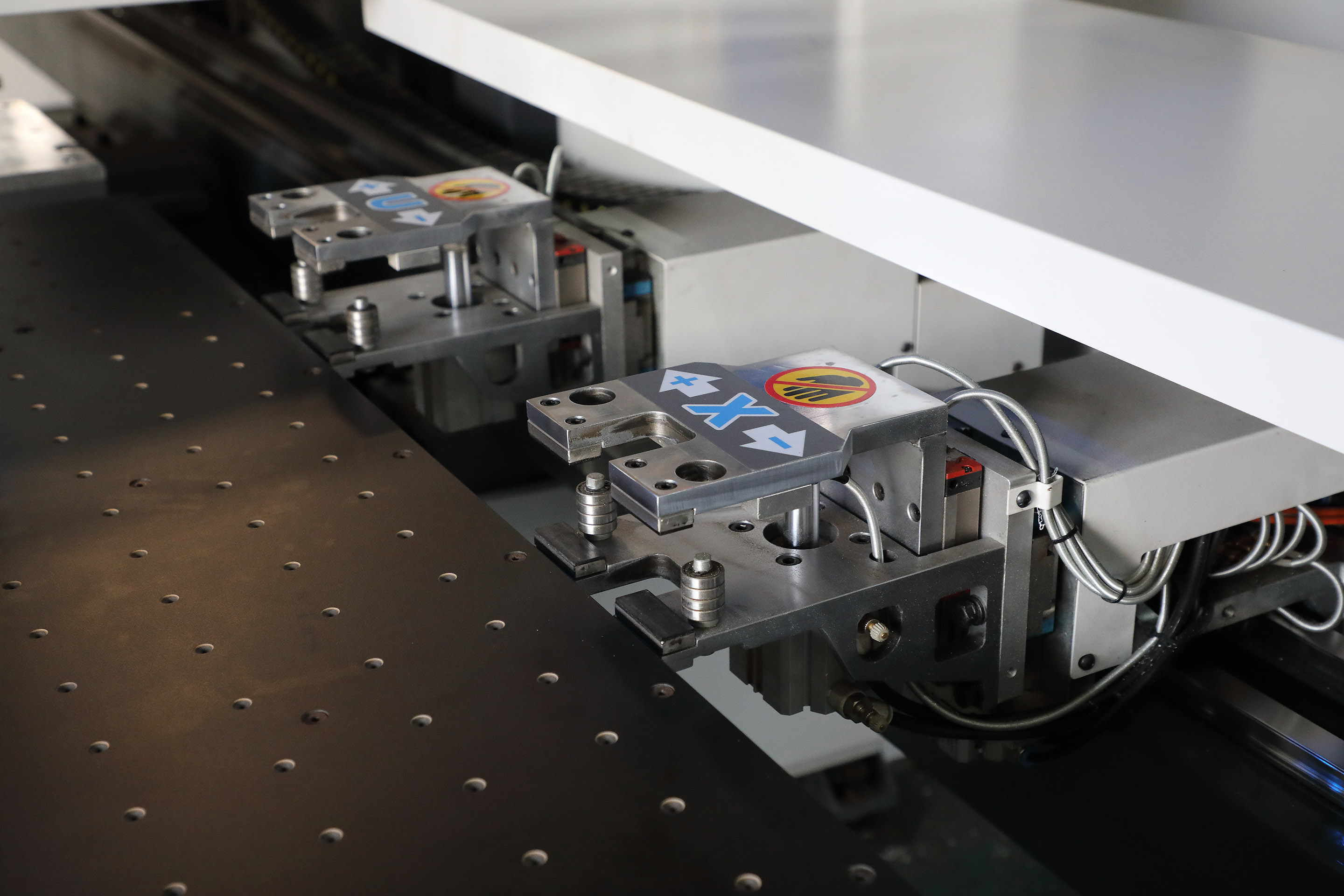

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ.jpg — **ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ**

Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.

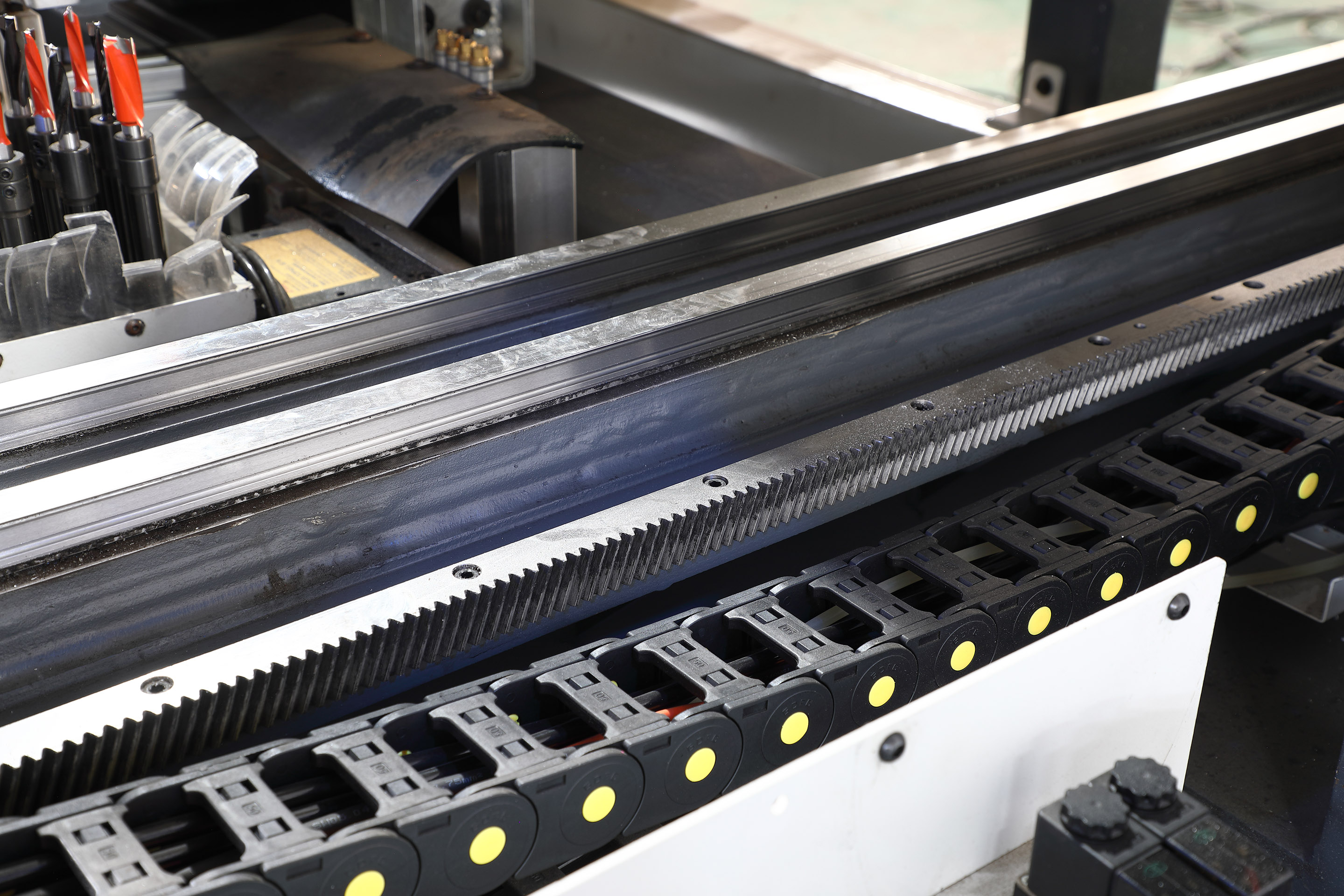

**НАДЕЖНАЯ КОНСТРУКЦИЯ**

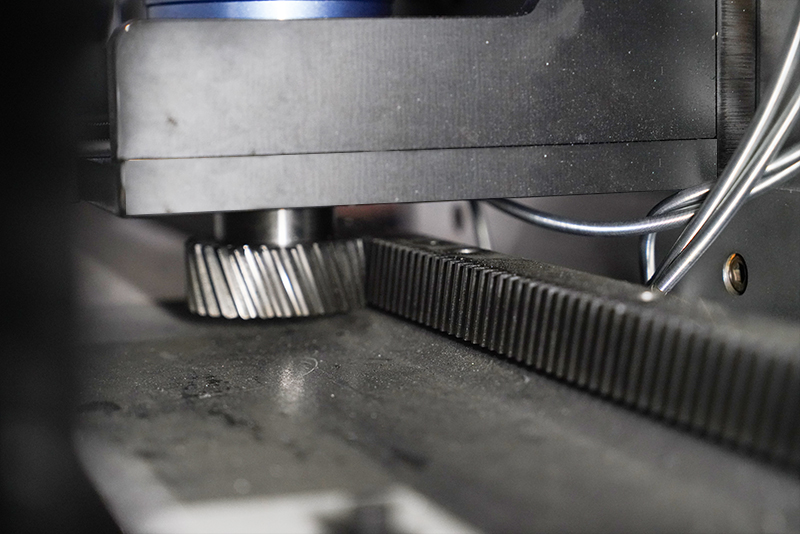

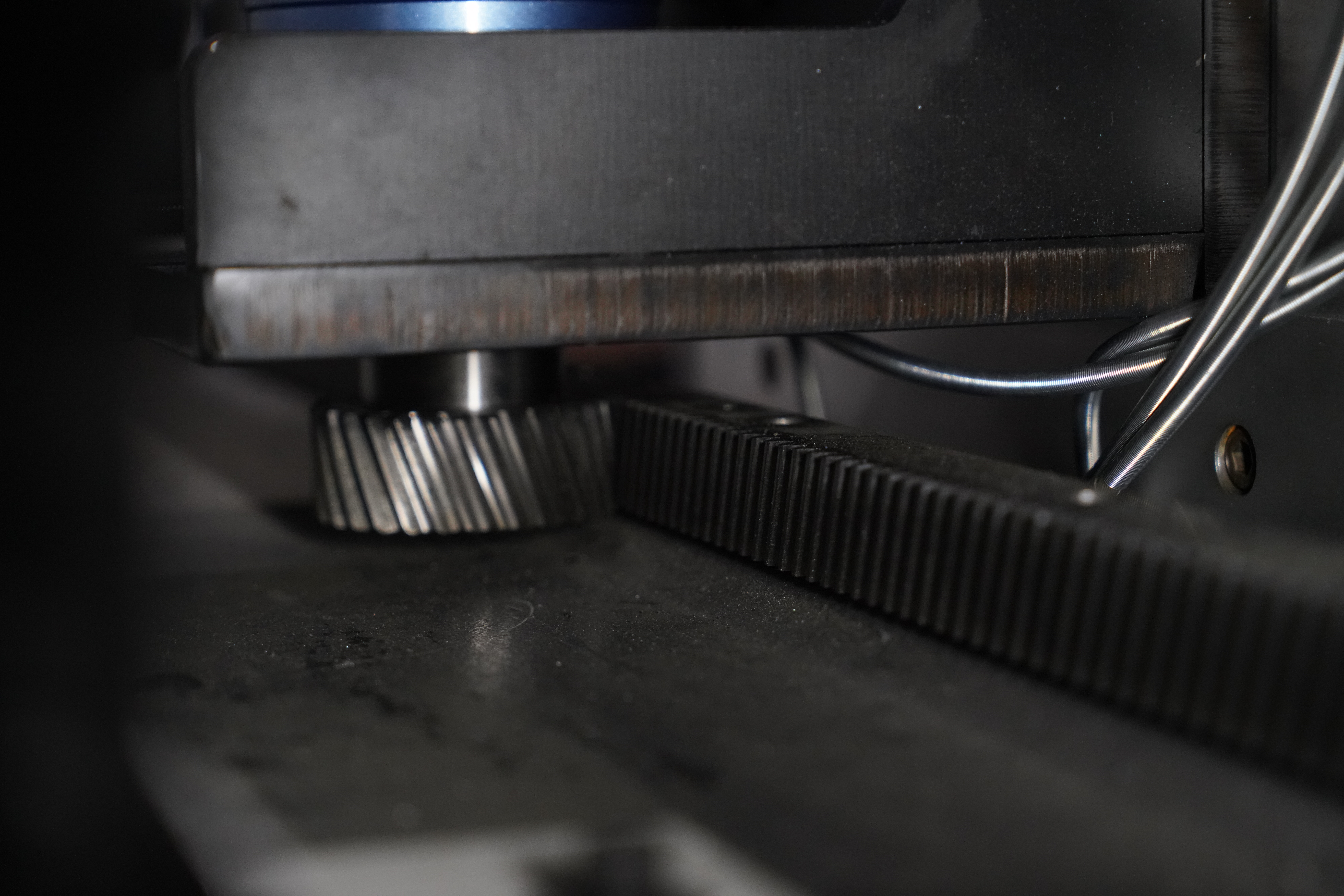

Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. Приводной механизм – косозубая рейка.

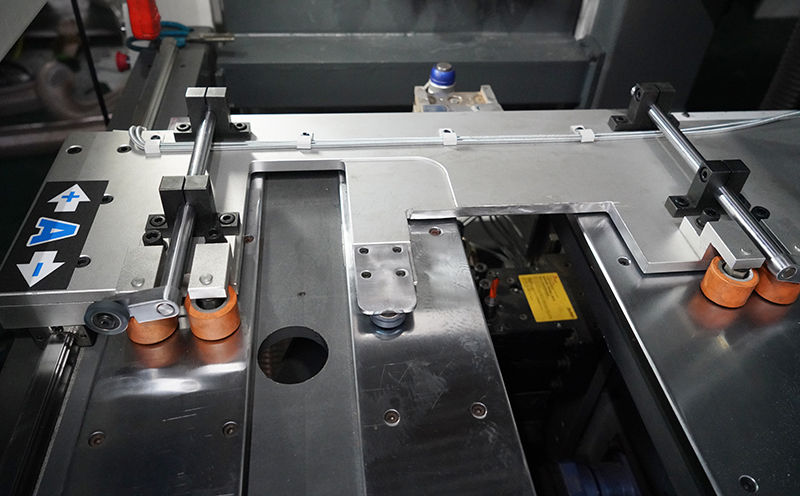

ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР.jpg — **ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР**

Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали.

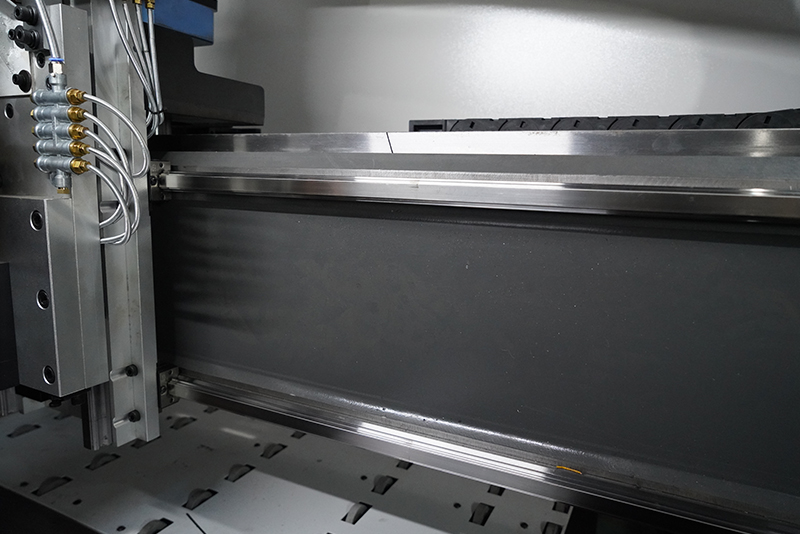

**ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ**

Линейные направляющие для точного перемещения.

**ПЕРЕМЕЩЕНИЕ ОСИ Z**

Ось Z приводится в действие винтовой парой с высокой точностью.

**СЕРВОДВИГАТЕЛИ**

На всех осях используются высококачественные серводвигатели.

**ОСНАЩЕНИЕ**

Станок оснащен двумя сверлильными головами по 2,2квт и двумя фрезерными узлами, верхним и нижним по 3,5квт.

Конфигурация верхней сверлильной головы:

- 12 вертикальных шпинделей.

- 4+4 горизонтальных шпинделей.

- Фрезерный узел 3,5 квт.

- Конфигурация нижней сверлильной головы.

- 9 вертикальных шпинделей.

- Фрезерный узел 3,5квт.

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР.jpg — **ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР**

Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров

**СКАНЕР ШТРИХКОДА**

Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.

Модель	JY-612
Система управления	LNC - Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность
Мин. ширина детали	40 мм
Макс. ширина детали	1220 мм
Мин. длина детали	140 мм
Макс. длина детали	3000 мм
Мин. толщина детали	10 мм
Макс. толщина детали	55 мм
Мощность	22 кВт
Инвертор	WEICHI/DELTA
Мотор редуктор	ZHONGDA - прямой привод, отсутствие ремней, высокая точность и стабильность перемещения
Напряжение	380 В 50 Гц
Вес	3500 кг
Мощность сверлильной группы	2,2 кВт×2
Давление воздуха	0,6 – 0,8 МПа
Упаковочный размер	6445×2840×2220 мм
Направляющие	FEILANGTE/HTPM - качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением
Тепловые реле	Schneider
Контакторы	Schneider
Servo System	MOTONG- усовершенствованная прецензионная версия для стабильной работы на высоких скоростях
Мощность шпинделя фрезерного узла	3,5 кВт×2
Посадочный размер фрезерного узла	ER 32
Кол-во оборотов фрезерного узла, об/мин	18000
Вертикальные шпиндели	12(верх), 9(низ)
Горизонтальные шпиндели	2+2 по оси X, 2+2 по оси Y, Итого 8

Вес, кг	3500
Упаковочный размер, мм	6445×2840×2220
