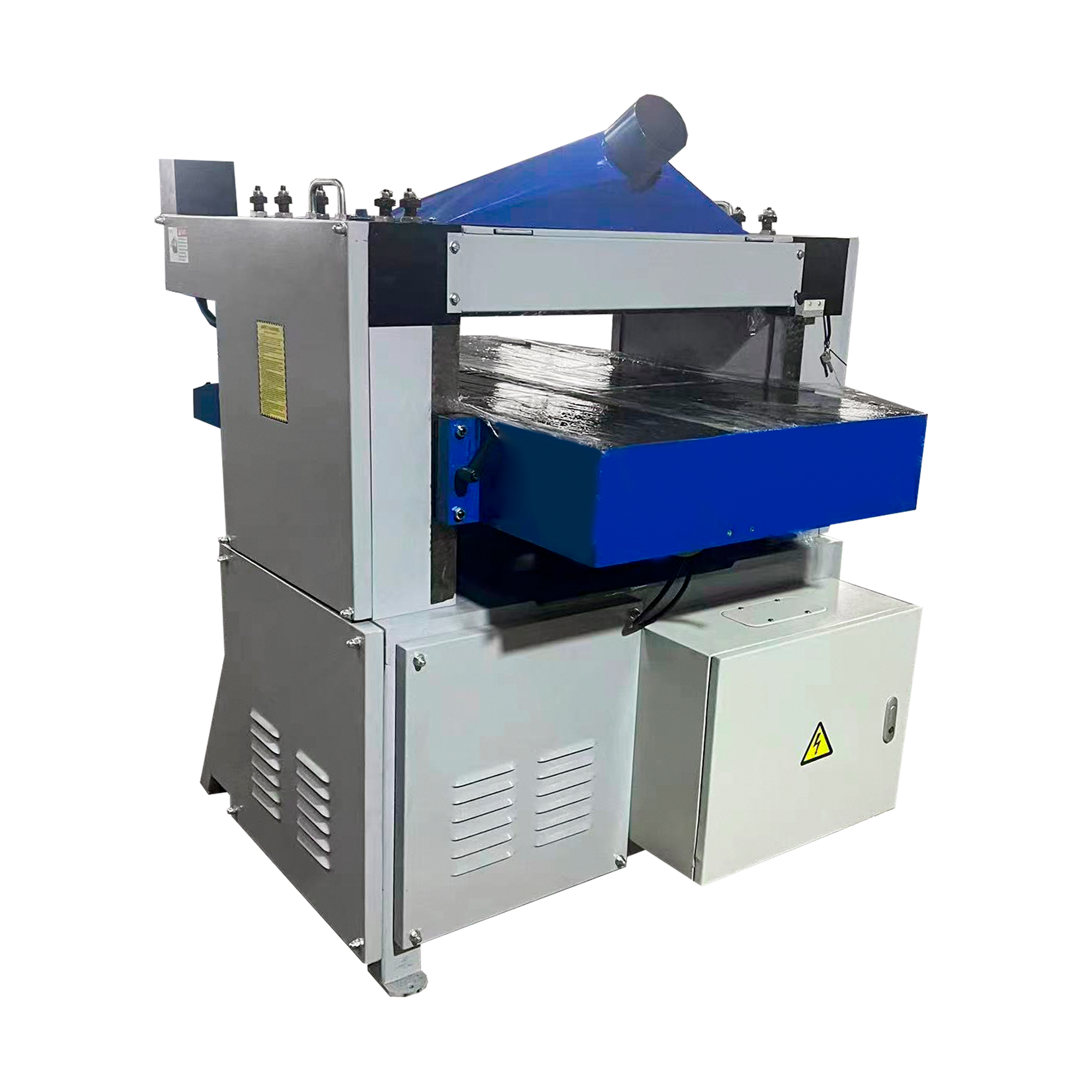

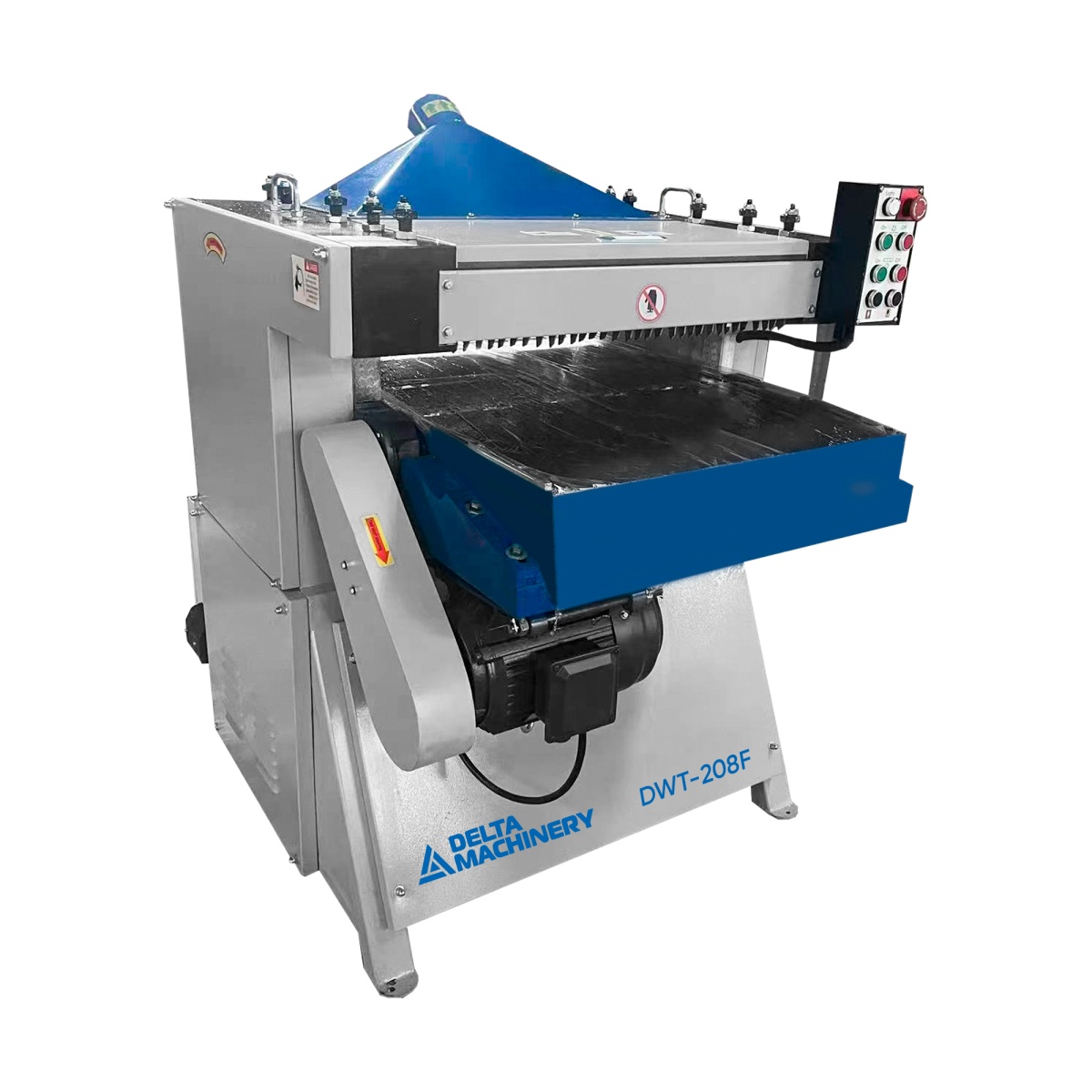

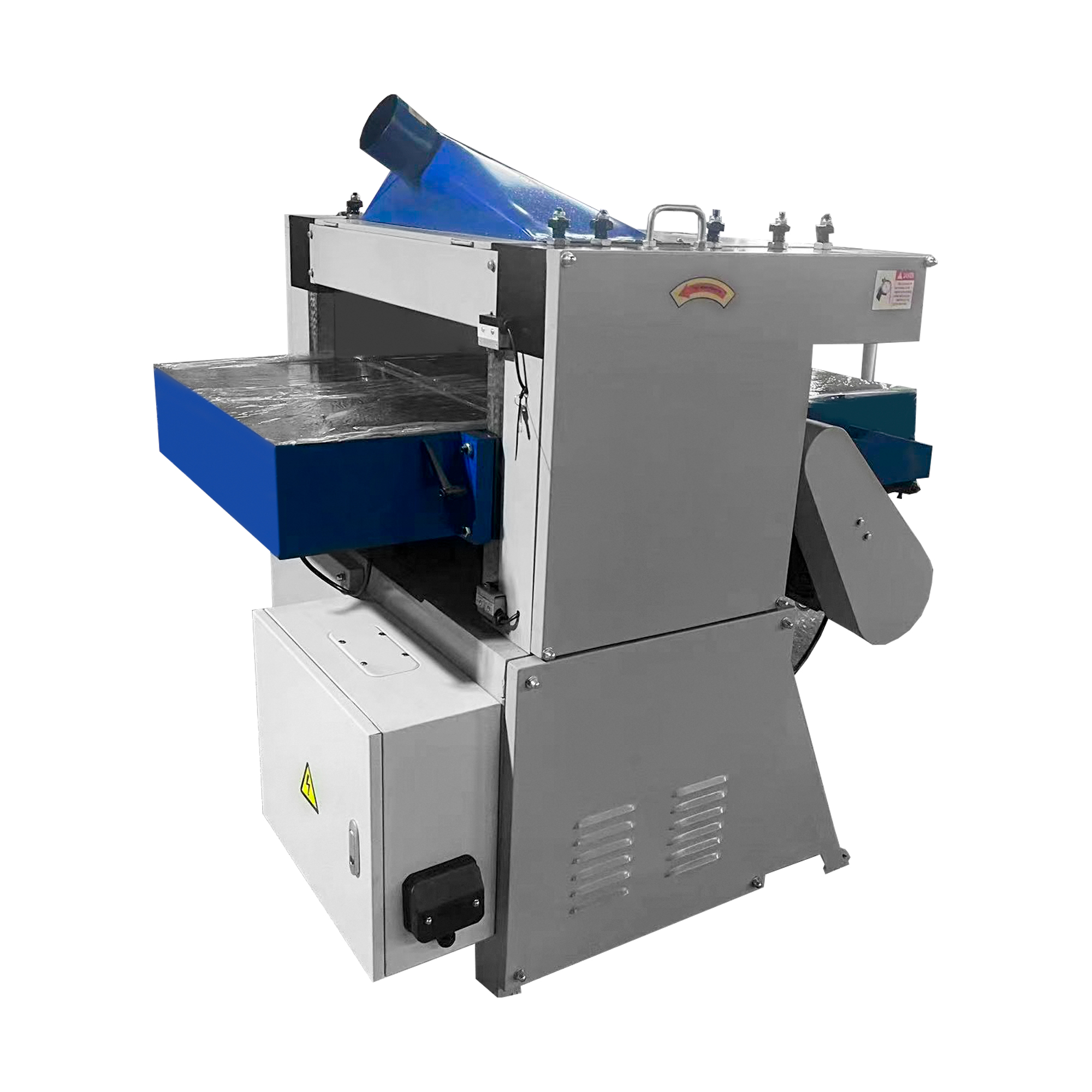

Станок рейсмусовый двухсторонний DELTAMACHINERY DWT-208F
.jpg)
Артикул: 02-8483
Габариты станка, мм: 1250x1300x1300
Мощность, кВт: 16,18
Вес, кг: 1450
Назначение
Предназначен для прямолинейного одностороннего строгания пласти и кромок заготовок с целью получения базовой поверхности для дальнейшей обработки, а также для строгания заготовок в размер по толщине.
Область применения
Предназначены для двустороннего строгания в размер по толщине плоских заготовок из древесины.

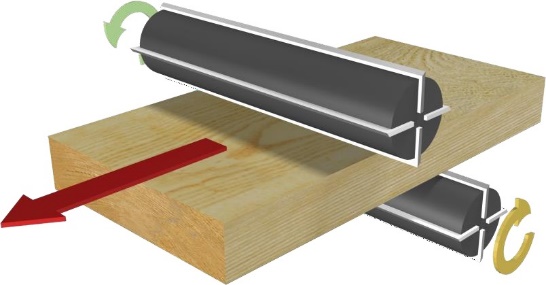

Схема обработки
Конструктивные особенности

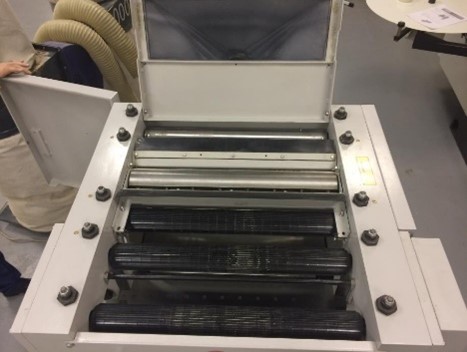

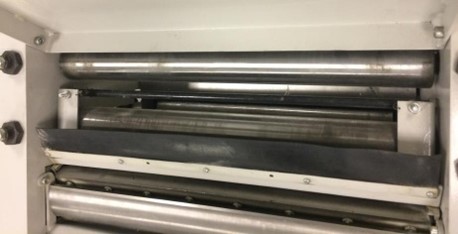

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки.

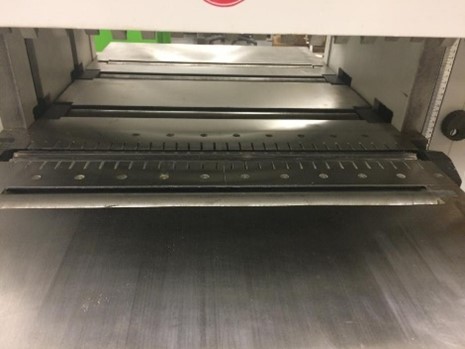

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ
На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки. Два ролика расположенные под верхним валом - приводные. В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

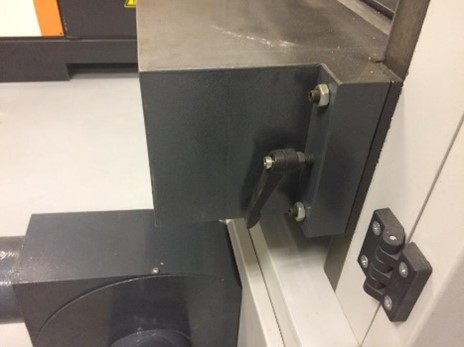

НАПРАВЛЯЮЩИЕ СТОЛА
Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток.

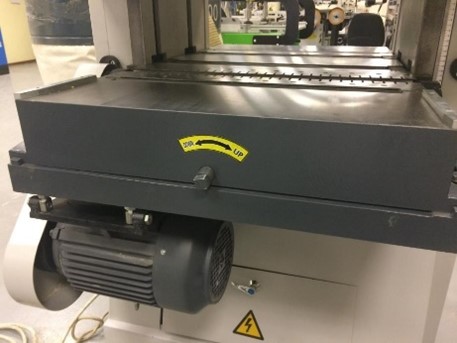

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ
Привод нижнего ножевого вала осуществляется от отдельного двигателя. Настройка глубины съема осуществляется с помощью винта на передней части стола. Отображение размера по миллиметровой шкале.
ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

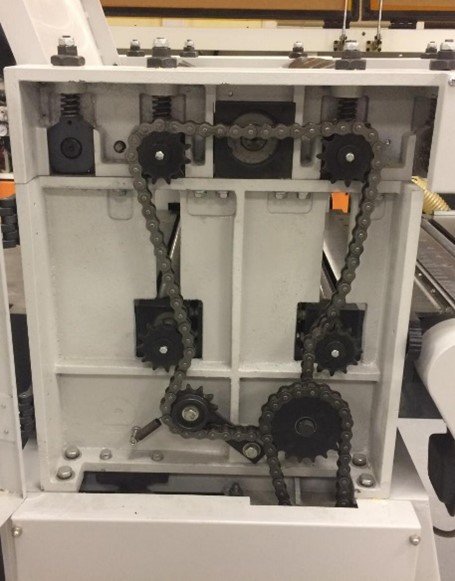

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.
ПОДЪЕМ / ОПУСКАНИЕ СТОЛА
Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.
ПРИНИМАЮЩИЕ ВАЛЬЦЫ
На выходе заготовку принимают гладкие приводные стальные валы.

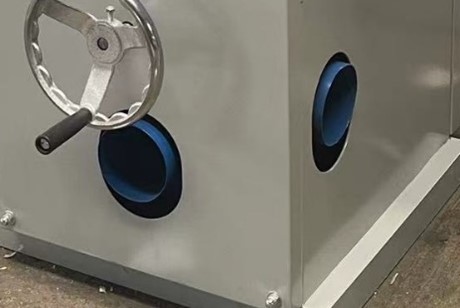

ВЫХОДЫ ПОД АСПИРАЦИЮ
Станок оснащен разветвленной системой аспирации, имеет 3 выхода, по 100 мм. Один на верхнем аспирационном кожухе и два выхода на задней и боковой стенках станины.
|
Макс. ширина строгания, мм |
840 |
|
Толщина обрабатываемой заготовки, мм |
8-205 |
|
Мин. длина заготовки, мм |
220 |
|
Макс. толщина съема на нижнем валу, мм |
4 |
|
Макс. толщина съема на верхнем валу, мм |
3 |
|
Количество ножей, мм |
4 |
|
Размер ножей HSS, мм |
840 x 35 x 3,3 |
|
Частота вращения ножевых валов, об/мин |
5100 |
|
Мощность двигателя нижнего вала, кВт |
9 |
|
Мощность двигателя верхнего вала, кВт |
5,5 |
|
Мощность двигателя подачи, кВт |
1,5 |
|
Мощность двигателя подъема/опускания стола, кВт |
0,18 |
|
Общая мощность, кВт |
16,18 |
|
Напряжение, В |
380 |
|
Скорость подачи, м/мин |
10/12 |
|
Диаметр отверстия для аспирации, мм |
3 x 100 |
|
Габаритные размеры и вес |
|
|
Габариты, мм |
1250 x 1300 x 1300 |
|
Вес, кг |
1450 |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
