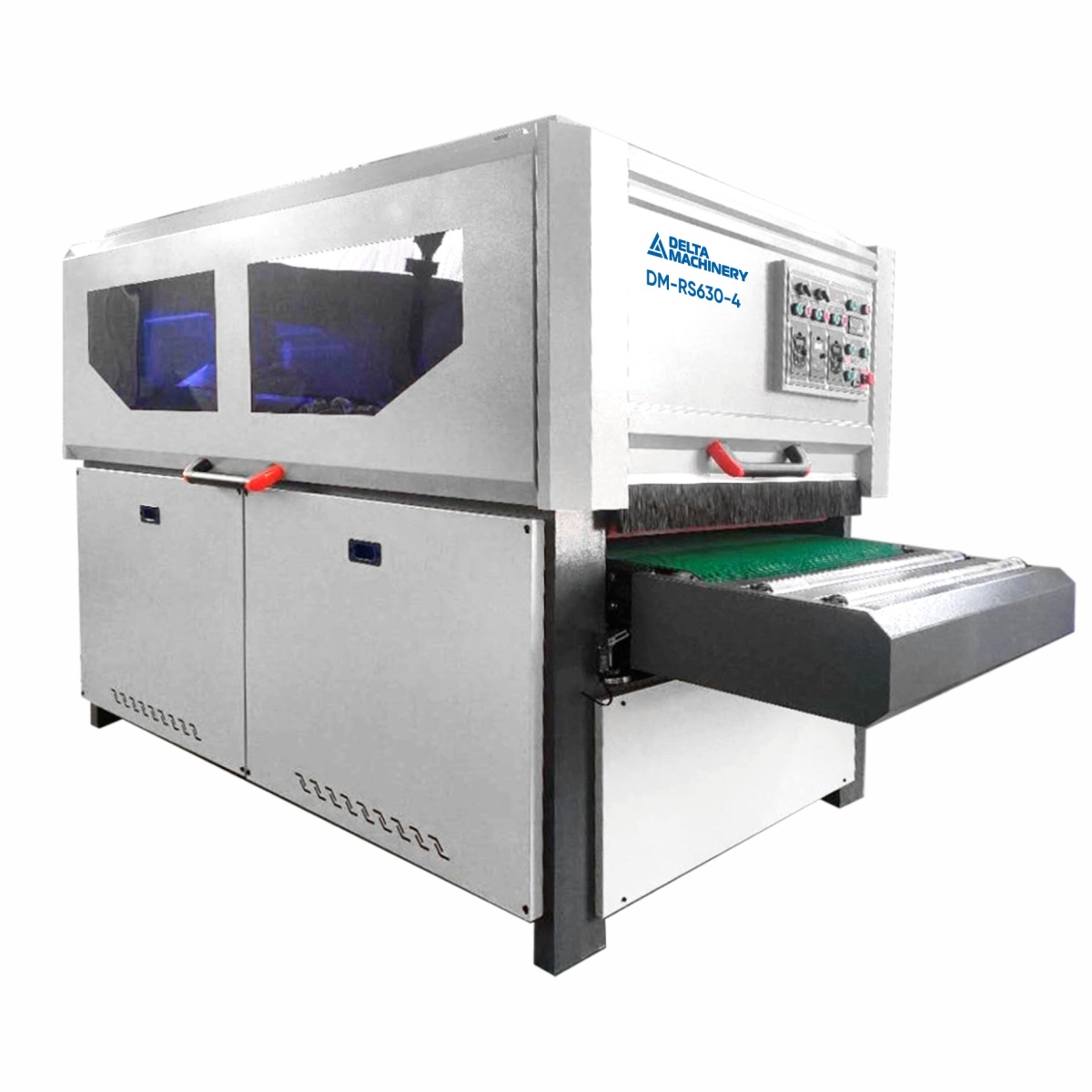

Рельефно-шлифовальный станок DELTAMACHINERY DM-RS630-4
Артикул: 02-0004
Ширина обработки: 630 мм
Компактная модель. Сдвоенный блок продольного шлифования и чашечный блок.
НАЗНАЧЕНИЕ
Рельефно-шлифовальный станок предназначен для рельефного шлифования поверхностей различных плитных материалов (ДСП, МДФ), мебельного щита, филёнок, профильных заготовок, погонажа и пр.
ПРИМЕНЕНИЕ
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, дверей из массива древесины, погонажных изделий и клееных мебельных щитов, на предприятиях по выпуску элементов мебели, паркета и других деревообрабатывающих производствах.
ПРЕИМУЩЕСТВА
➤ Оснащены электрорегулировкой подъема – опускания, что в сочетании с сегментными эластичными роликами обеспечивает точный и деликатный прижим заготовки.
➤ Удобная система смены инструмента, позволяющая заменять шлифовальные лепестки, не снимая весь барабан.
➤ Не приводные ролики в столе облегчают подачу длинномерных заготовок.
➤ Удобный и эргономичный пульт управления позволяет оператору задать все необходимые параметры обработки.
СХЕМА ОБРАБОТКИ

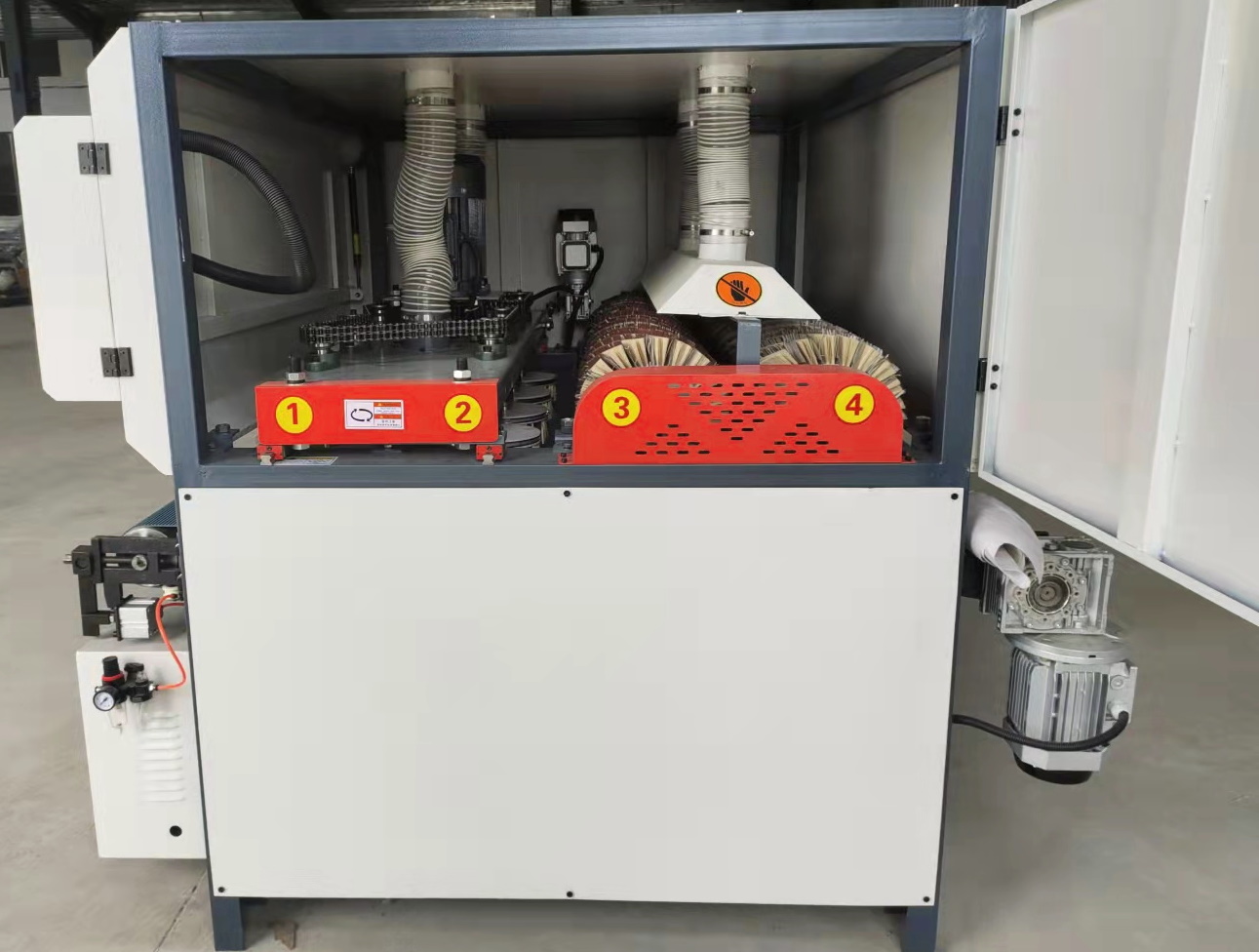

ШЛИФОВАЛЬНЫЕ БЛОКИ
Первым этапом заготовка обрабатывается чашечными блоками, оснащенными механизмом Осцилляции. Данный этап решает задачи по шлифованию не фрезерованных плоскостей и сглаживания острых углов перед нанесением ЛКМ и облицовкой пленкой.

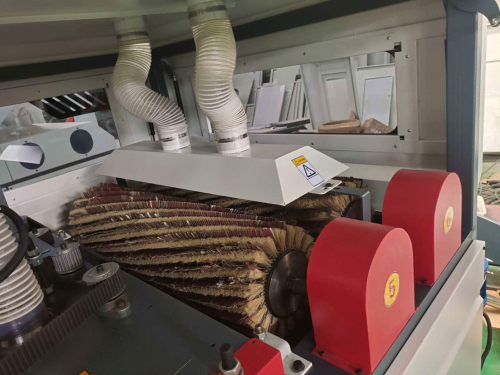

Вторым этапом заготовка обрабатывается двумя продольными шлифовальными блоками (два барабана во всю ширину рабочего стола, с щетками и абразивными вкладышами, расположенными по спирали)
ПАНЕЛЬ УПРАВЛЕНИЯ
Обеспечивает удобство и безопасность в работе оператору

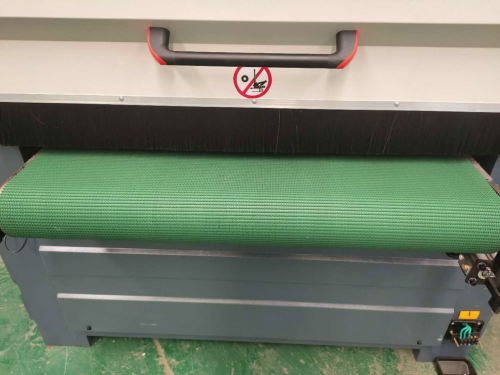

ПОДАЮЩИЙ РАБОЧИЙ СТОЛ
Скорость подачи - бесступенчатая от 5 до 20 м\мин
КРЕПЛЕНИЕ СТОЛА НА 4-Х ОПОРАХ
Гарантирует жесткое и стабильное положение стола в процессе обработки и настройки, что в свою очередь обеспечивает стабильное качество получаемой продукции.
Привод подъема стола осуществляется от отдельного двигателя через редуктор и цепную передачу, что обеспечивает синхронную работу 4-х винтов.
МОТОР-РЕДУКТОР
Промышленный мотор-редуктор имеет чугунный корпус. Регулировка подачи происходит с панели управления, при помощи преобразователя частоты.
АВТОЦЕНТРИРОВАНИЕ ПОДАЮЩЕГО ТРАНСПОРТЕРА
Система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность. Осуществляется с помощью отдельного пневмоцилиндра.
ЭЛЕКТРОШКАФ
Встроенный электрошкаф надежно защищает электронику от пыли.
