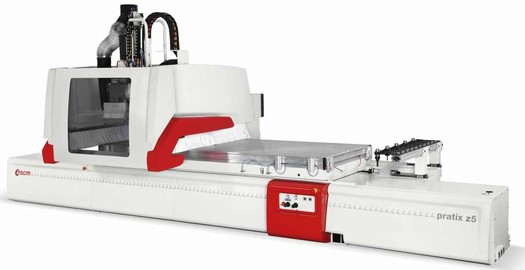

Обрабатывающие центры с цельным алюминиевым столом с T-образными пазами для крепления технологической оснастки: лучшее решение с точки зрения технологической гибкости.
Этот станок по-настоящему многофункционален: он можетиспользоваться как производства мебельных деталей из полноформатных плит по технологии Nesting, так и для присадки в маятниковом режиме предварительно раскроенных на других станках заготовок.
Высокие производственные показатели достигаются за счет применения запатентованной системы безопасностиFotobumpers, сочетающей фотоэлементы и защитные бамперы.
Практичность и технологическая гибкость обусловлена наличием фрезерного агрегата PRISMA 5, позволяющего вести обработку в ограниченном пространстве без риска столкновений.
Запатентованные SCM уникальные технические решения позволили максимально уменьшить размеры агрегата по всем направлениям, что значительно расширило диапазон его применения.
Станок обладает превосходным соотношением между техническими показателями и собственными габаритами, что является заслугой системы Fotobumpers и компактного размещения электрощита внутри станины.
Станок может использоваться в рамках процесса NetLine — передовой системы организации производства, предусматривающей автоматизацию всех этапов изготовления мебели: проектирование, программирование, раскрой плит, облицовка кромок, присадка, пазование.
pratix |
z5-31 |
z5-52 | |
Размеры рабочей области (X-Y*-Z) |
мм |
3110 - 1550 - 160 |
5200 - 1550 - 160 |
Максимальная ширина детали по Y |
мм |
1550 |
1550 |
Максимальная длина детали при работе в маятниковом режиме |
мм |
1390 |
2460 |
Максимальная мощность электрошпинделя на сверлильном узле F18 |
кВт (л.с.) - S6 |
11 (15) |
11 (15) |
Максимальная емкость инструментального магазина |
22 |
22 | |
|
