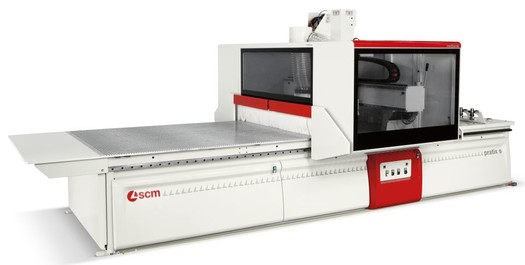

Обрабатывающий центр с ЧПУ Pratix S
Решения в области нестинга для людей идущих в ногу со временем.
Являясь одним из самых гибких и компактных на рынке, этот обрабатывающий центр идеально подойдет предприятиям, стремящимся достичь высоких уровней производительности при небольших затратах.
Станок также доступен в варианте "производственная ячейка" - с загрузочной платформой и ленточным конвейером выгрузки.
Преимущества
|
|
СИСТЕМА БЕЗОПАСНОСТИ “PRO-SPACE”: КОМПАКТНОСТЬ И БЕЗОПАСНОСТЬ
Идеальная компоновка для предприятий с малыми доступными площадями, характеризующаяся отсутствием ограждений периметра и свободным доступом к задней стороне станка. Безопасность обеспечивается бамперами на подвижном портале и фотобарьером.
|
|
|
СТОЛ ТИП “HE”: СОЗДАН ДЛЯ ЭКОНОМИИ И ЭФФЕКТИВНОСТИ Тщательные исследования и испытания позволили добиться надежного удержания заготовки с минимальным расходом вакуумных насосов.
|
|
“TECPAD”: ПРОСТОТА И ПРОИЗВОДИТЕЛЬНОСТЬ В ОДНО КАСАНИЕ
Базовый пульт дистанционного управления “Tecpad” с сенсорным цветным ЖК дисплеем с диагональю 7” позволяет управлять всеми функциями станка на “интуитивном” уровне. Все органы управления находятся рядом с оператором и самим станком.
|
Технические характеристики
| pratix | s12 | s15 | s18 | s22-31 | s22-43 | |
| Оси | ||||||
| Зона обработки по оси X | мм | 2486 | 3686 | 3686 | 3086 | 4286 |
| Зона обработки по оси Y | мм | 1255 | 1555 | 1855 | 2155 | 2155 |
| Зона обработки по оси Z | мм | 150 | 150 | 150 | 150 | 150 |
| Векторная скорость в плоскости X-Y | м/мин | 35 | 35 | 35 | 35 | 35 |
| Сверлильная голова | ||||||
| Макс. число вертикальных шпинделей
(компоновки C, D) | шт.
об/мин | 12 (8X / 4Y)
8000 | 12 (8X / 4Y)
8000 | 12 (8X / 4Y)
8000 | 12 (8X / 4Y)
8000 | 12 (8X / 4Y)
8000 |
| Горизонтальные шпиндели
(опция) | шт.
об/мин | 6 (4X / 2Y)
8000 | 6 (4X / 2Y)
8000 | 6 (4X / 2Y)
8000 | 6 (4X / 2Y)
8000 | 6 (4X / 2Y)
8000 |
| Встроенная пила по X (опция) | Ø мм
об/мин | 125
10000 | 125
10000 | 125
10000 | 125
10000 | 125
10000 |
| Электрошпиндель | ||||||
| Стандартная мощность двигателя (S6)
(компоновки C, D) |
кВт (л.с.) | 9,5 (13) | 9,5 (13) | 9,5 (13) | 9,5 (13) | 9,5 (13) |
| Макс. скорость | об/мин | 24000 | 24000 | 24000 | 24000 | 24000 |
| Инструментальный магазин на станине | мест | 8 | 10 | 11 | 13 | 13
|
