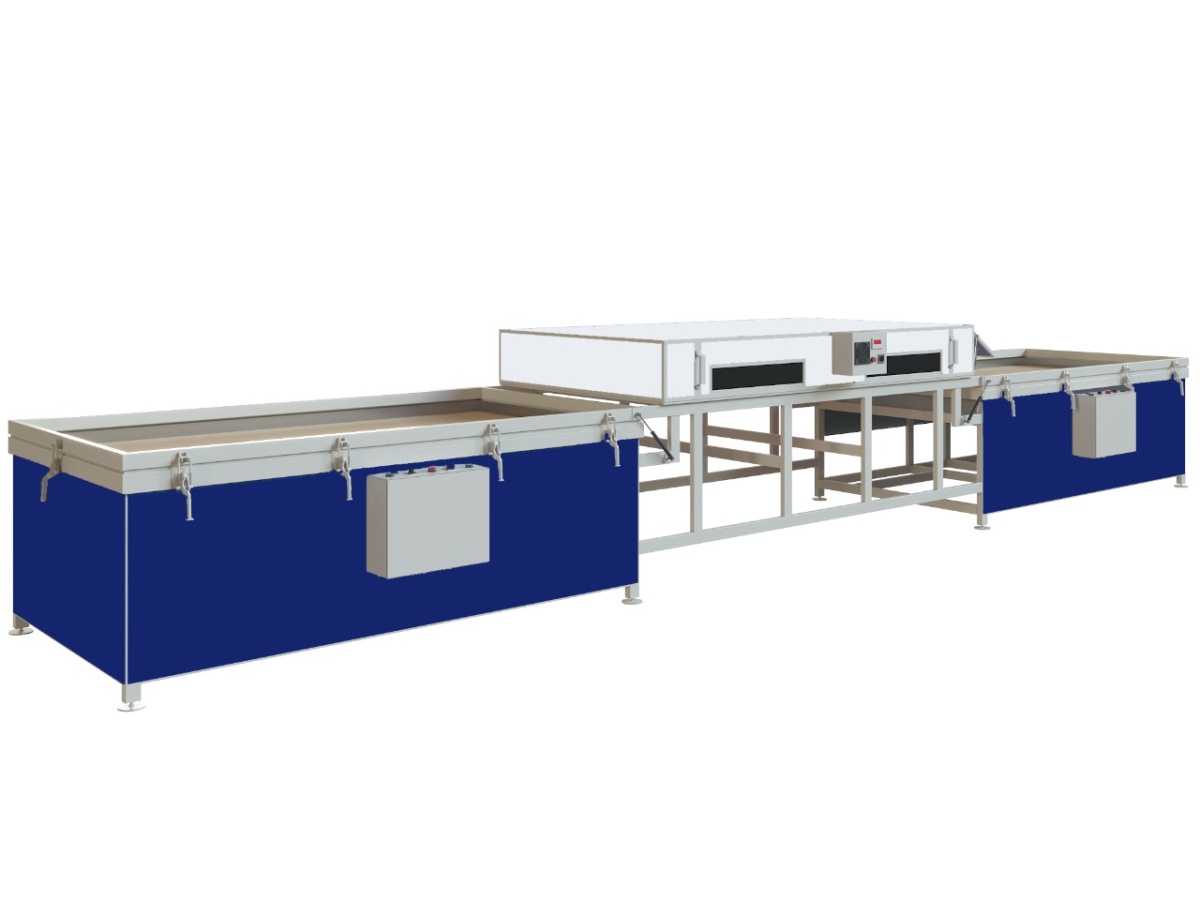

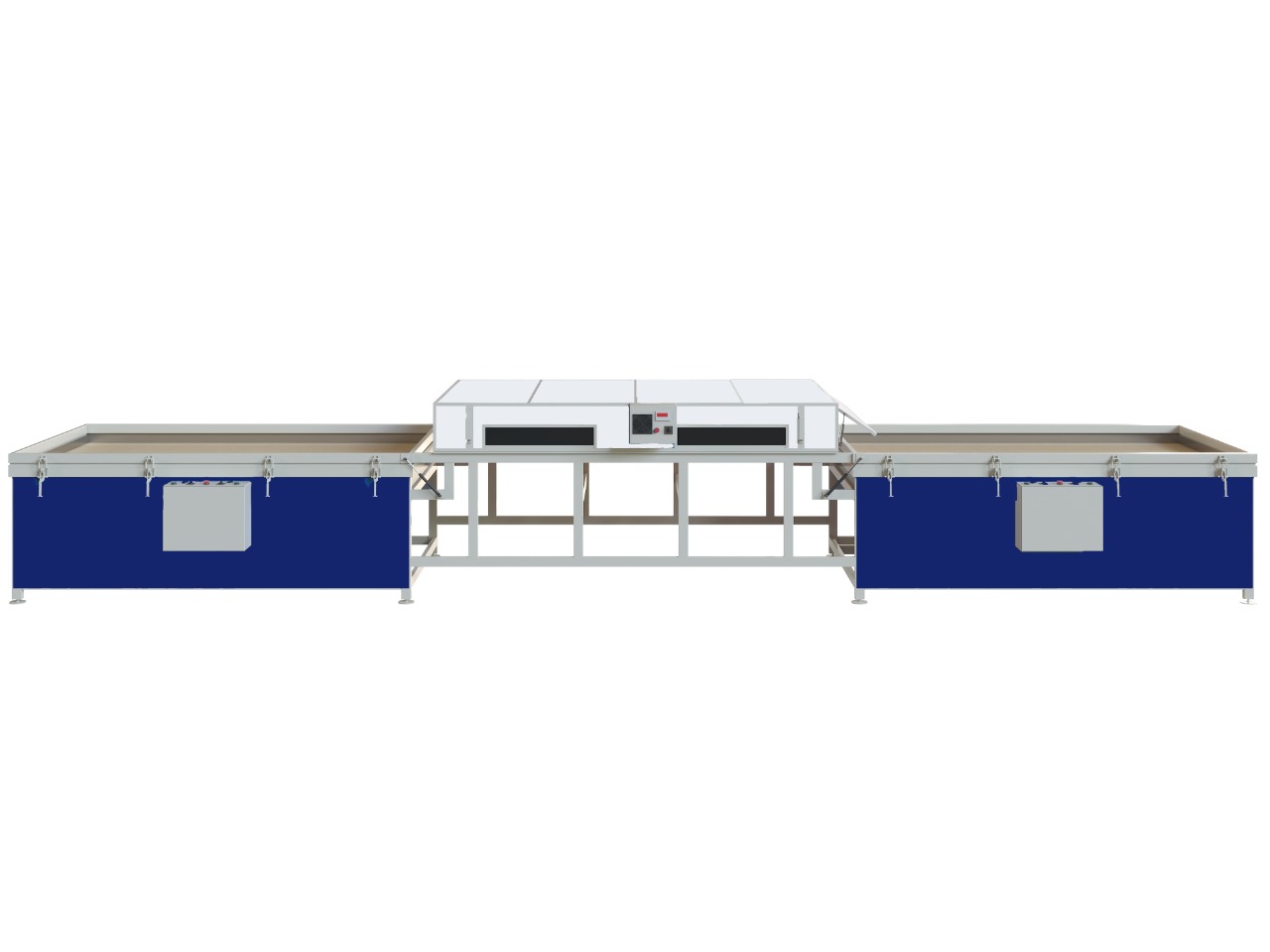

Мембрано-вакуумный пресс двухстоловый DELTAMACHINERY KDM-3000-2
Артикул: 45462
Рабочая зона: 2868х1340 мм
Мощность: 24 кВт
Вес: 750 кг
Назначение
Мембрано-вакуумный пресс двухстоловый DELTAMACHINERY KDM-3000-2 – это удобное и эффективное оборудование, специально созданное для облицовки мебельных фасадов (МДФ, ДСП и т.п.) ПВХ плёнками, шпоном, пластиком, текстурированной бумагой. За счёт вакуума и нагрева лампами КГТ облицовочный материал полностью покрывает любой мебельный фасад даже с глубокой фрезеровкой.
Применение
Спроектирован и изготовлен для цехов, которые занимаются производством мебели с применением МДФ фасадов, и организаций, которые занимаются изготовлением дверей.
* Вакуумный пресс изготовлен с учетом работы с плёнками ПВХ любого производителя.
Схема обработки
Конструктивные особенности
ТЕРМОМОДУЛЬ
Откатной термомодуль оборудован специальными роликами и перемещается между двумя рабочими столами через "зону покоя" легко и без усилий. В конце пути с обеих сторон имеются ограничители хода с отбойниками. В термомодуле имеются откидные боковые створки. Перемещение термомодуля происходит легко, оператору не потребуется прилагать усилий для данной процедуры. Доступ к рабочему столу в данной модификации имеется со всех 4-х сторон, в отличии от вакуумного пресса с откидным термомодулем.
ТОНИРОВАННЫЕ ОКНА
Два термостойких тонированных окна в крышке термомодуля, которые помогают визуально контролировать процесс во время работы станка.
ОБШИВКА ТЕРМОМОДУЛЯ
Внутренняя обшивка термомодуля со специальным термоотражающим материалом, а также уникальное расположение нагревающих ламп способствуют равномерному прогреву плёнки по всему периметру рабочего поля. В станке используются кварцевые лампы нагрева, блоки которых образуют несколько независимых контуров. Микрокомпьютер управляет нагревом каждого отдельного контура, а это в свою очередь приводит к равномерному нагреву всей плоскости плёнки при условии, что выставлена оптимальная температура. Экраны, которые обладают повышенной отражающей способностью, служат для эффективного распределение теплового излучения, а также значительно снижают нагрев внешних поверхностей крышки.
ПРИЖИМНАЯ РАМКА
Прижимная рамка на специальных газовых упорах помогает жестко зафиксировать облицовочный материал (плёнку ПВХ, шпон, пластик, текстурированную бумагу) перед процессом облицовки мебельных фасадов.
ЗАЩЁЛКИ ПРИЖИМНОЙ РАМКИ
Защёлки прижимной рамки, в базовой комплектации – усиленные, механические. Так же возможна установка пневматических защелок (дополнительная опция) для их автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).
РАБОЧИЕ СТОЛЫ
Рабочие столы с покрытием МДФ для корректной работы вакуумной системы без потери давления. Так же возможно сделать рабочий стол из оцинкованного листа (дополнительная опция).
ВЫДВИЖНОЙ ПУЛЬТ УПРАВЛЕНИЯ
Выдвижной пульт управления для безопасной и удобной транспортировки станка, а также для удобства во время работы. Выдвижной механизм, в отличии от статичного, защищает пульт управления от повреждения и предотвращает случайное травмирование оператора.
ОПОРНЫЕ ПЛАСТИНЫ
Регулируемые опорные пластины в качестве «ног» станка помогают установить его по уровню даже при отсутствии ровного пола в рабочем помещении.
ПЛАСТИНЧАТО-РОТОРНЫЙ НАСОС
Вакуумный пластинчато-роторный насос с масляным уплотнением в базовой комплектации станка. Обладает высокой мощностью, обеспечивает заявленный паспортный уровень вакуума. В отличии от водокольцевых насосов, масляные пластинчато-роторные вакуумные насосы не перегреваются и не кипят.
Дополнительные опции
ПНЕВМОЗАЖИМЫ
Пневмозажимы (70 000 руб. комплект на 1 стол) на прижимную рамку для автоматической работы с пульта управления и экономии времени оператора (нет необходимости защелкивать каждую защёлку вручную).
ПОДЪЕМНЫЙ РАБОЧИЙ СТОЛ
Подъемный рабочий стол (110 000 руб.) специальный механизм обеспечивает ход рабочего стола вверх и вниз. Данная опция необходима при облицовке криволинейных заготовок или заготовок большой высоты. Можно укомплектовать данной опцией любой вакуумный пресс.
ОЦИНКОВАННЫЙ ЛИСТ
Покрытие рабочего стола - оцинкованный лист (4 000 руб. на 1 стол). Его преимущество заключается в том, что при обрезке плёнки, после окончания процесса вакуумирования, оцинкованный лист не повреждается ножом, в отличии от МДФ, но у рабочего стола с оцинкованным листом есть один существенный минус - он хуже пропускает вакуум, потому что в данном случае стол "не дышит" в отличии от покрытия МДФ. Мы не рекомендуем использовать оцинкованный лист для облицовки глубоких фасадов и фасадов с глубокой фрезеровкой. Размер листа 2500х1250мм
КРЕПЛЕНИЕ МЕМБРАНЫ
Быстросъемное крепление мембраны (7 000 руб. на 1 стол) (мембрана не включена в стоимость пресса, приобретается отдельно).
ВАКУУМНЫЙ НАСОС
Пластинчато-роторный вакуумный насос с масляным уплотнением SV-063 (80 000 руб.) SV-063 пластинчато-роторный насос с масляным уплотнением. Производительность – 63 м3/ч. Мощность двигателя – 2,2 кВт. Остаточное давление – 50 Ра.
РЕСИВЕР
Ресивер 130 л. (15 000 руб.)
| Длина рабочего стола | 2868 мм |
| Ширина рабочего стола | 1340 мм |
| Полезная площадь рабочего стола | 2х3,27 м2 |
| Максимальная высота детали | 250 мм |
| Высота термомодуля | 300 мм |
| Электроустановка | 380В 50Гц |
| Потребляемая мощность вакуумной системы | 1,5 кВт |
| Потребляемая мощность нагревательных элементов | 24 кВт |
| Производительность насоса | 40 м3 |
| Марка насоса | SV-040 |
| Давление прессования | 9 тн/м2 |
| Диапазон температур | 200°С |
| Автоматическая регулировка температуры нагрева | да |
| Ручная регулировка температуры нагрева | да |
| Автоматическая регулировка вакуума | да |
| Ручная регулировка вакуума | да |
| Длина (транспортировочная) | 2х3100 мм |
| Ширина (транспортировочная) | 1940 мм |
| Высота (транспортировочная) | 1300 мм |
| Вес | 750 кг |
Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
