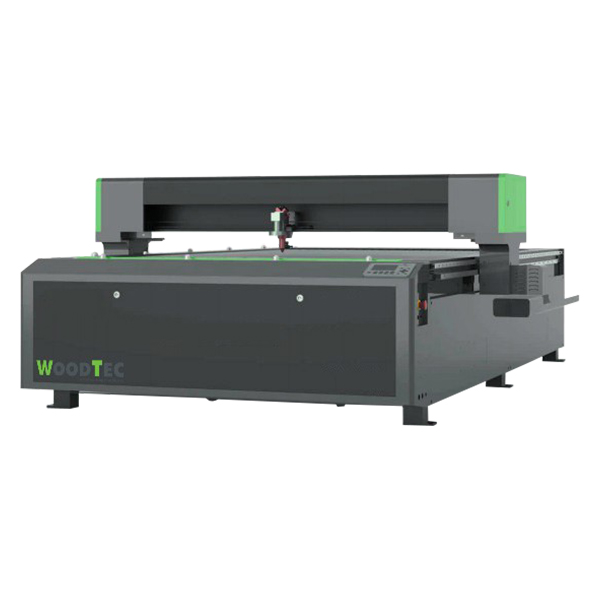

Лазерный станок с ЧПУ WoodTec LaserStream WL 1325 CCD
Артикул: 64188
Рабочая зона: 1300х2500 мм
Мощность лазерной трубки: 100-180 кВт
Водяное охлаждение
Вес: 1100 кг
Назначение
Лазерный станок LaserStream 1325 CCD предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.
Виды обрабатываемых материалов
Основное использование в обработке дерева, фанеры, пластиков. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральны, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.
Изделия из древесных материалов
Маркетри
Изделия из пластика
Гравировка на стекле
Гравировка на камне
Гравировка на металле
Конструктивные особенности
Высокоточные линейные направляющие повышенной жесткости HIWIN
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по оси Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Приводные ремни
В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни CNFULO. Они обеспечивают высокие скоростные характеристики при высокой точности.
Лазерная трубка
На станке 1325 CCD используется лазерная трубка производства компании RECI. Компания по производству лазерных трубок RECI расположена в Пекине, является интегрированным ново-высокотехнологичным предприятием, специализирующимся по производству углекислотных лазерных трубок. Производственные линии оснащены современным высокотехнологичным сборочным оборудованием, что позволило отойти от традиционной, в Китае, ручной работы. Компания по праву входит в число мировых лидеров по производству лазерных трубок средней мощности.
Высокоточные шаговые двигатели
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Пульт управления RD 6445
Современный, удобный пульт управления станком позволит реализовать большое количество задач, избежать ошибок и брака. Удобный дисплей позволит просматривать файлы, режимы, координаты, размеры зоны обработки.
Вытяжной вентилятор
Обеспечивает удаление дыма и газов образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении, но и нанести вред легким человека находящимся рядом со станком.
Воздушный компрессор
Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки.
Програмное обеспечение
RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG (CorelDraw, Illusrator).
Лазерная голова
Дополнительная система позиционирования с красным светом для повышения производительности работы. Автоматическая регулировка фокусного расстояния, повышение эффективности работы и скорости резки при условии обеспечения точности резки.
Подъёмный стол
Моторизованный подъемный стол, позволяет с помощью нажатия одной клавиши опускать и подымать рабочий стол для гравировки габаритных изделий. Шарико-винтовая передача, максимальный подъем 260 мм.
Камера сканирования меток
На рабочем столе лазерного станка размещается материал с нанесенным на него изображением. Задача производства состоит в том, чтобы максимально быстро и качественно вырезать по заданным параметрам необходимые изображения. Встроенная цифровая камера, расположенная рядом с лазерной головкой, сканирует изображенные на материале объекты и передает их на экран монитора компьютера. Оператор выбирает необходимый ему объект и устанавливает параметры резки.
