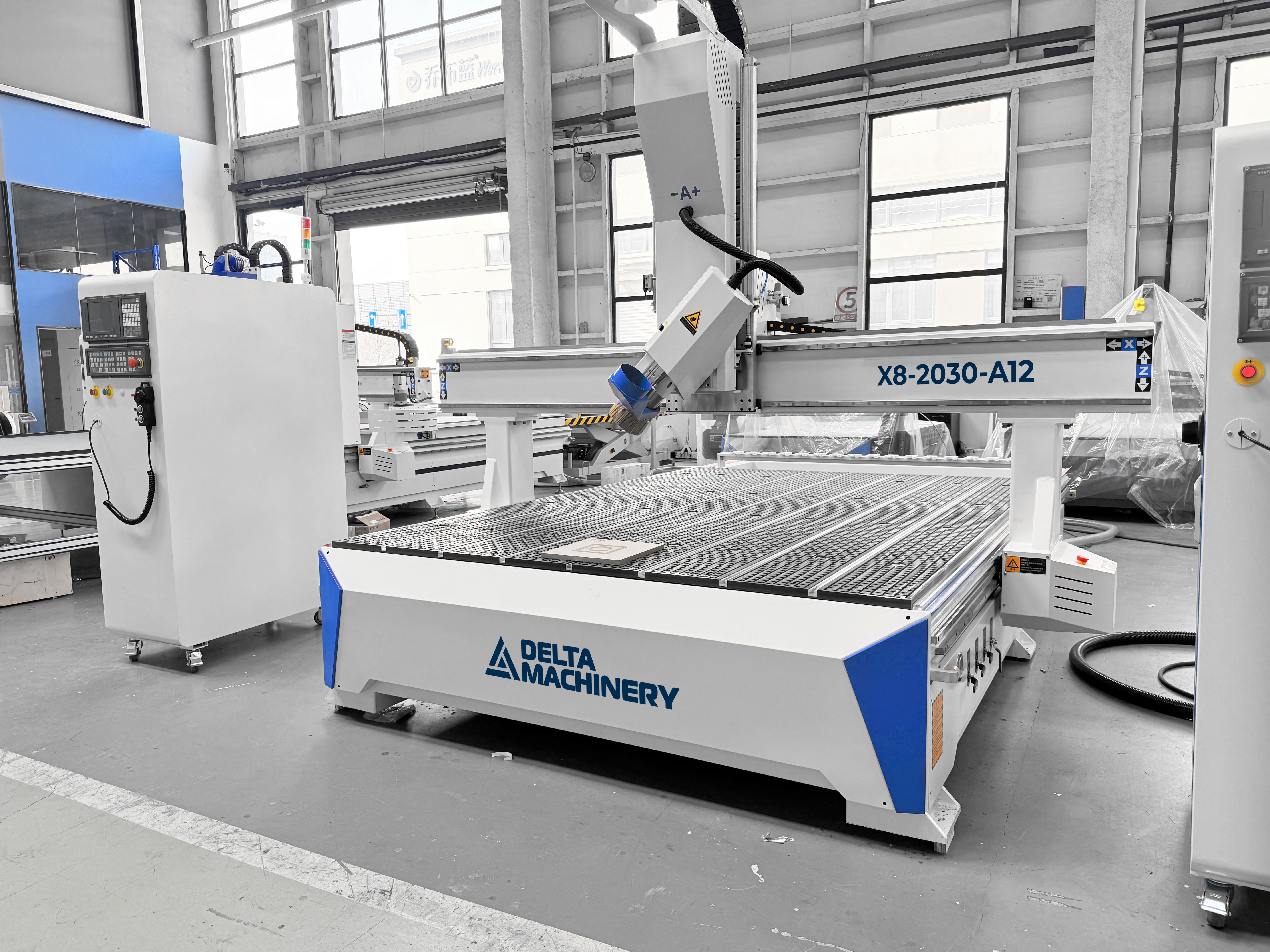

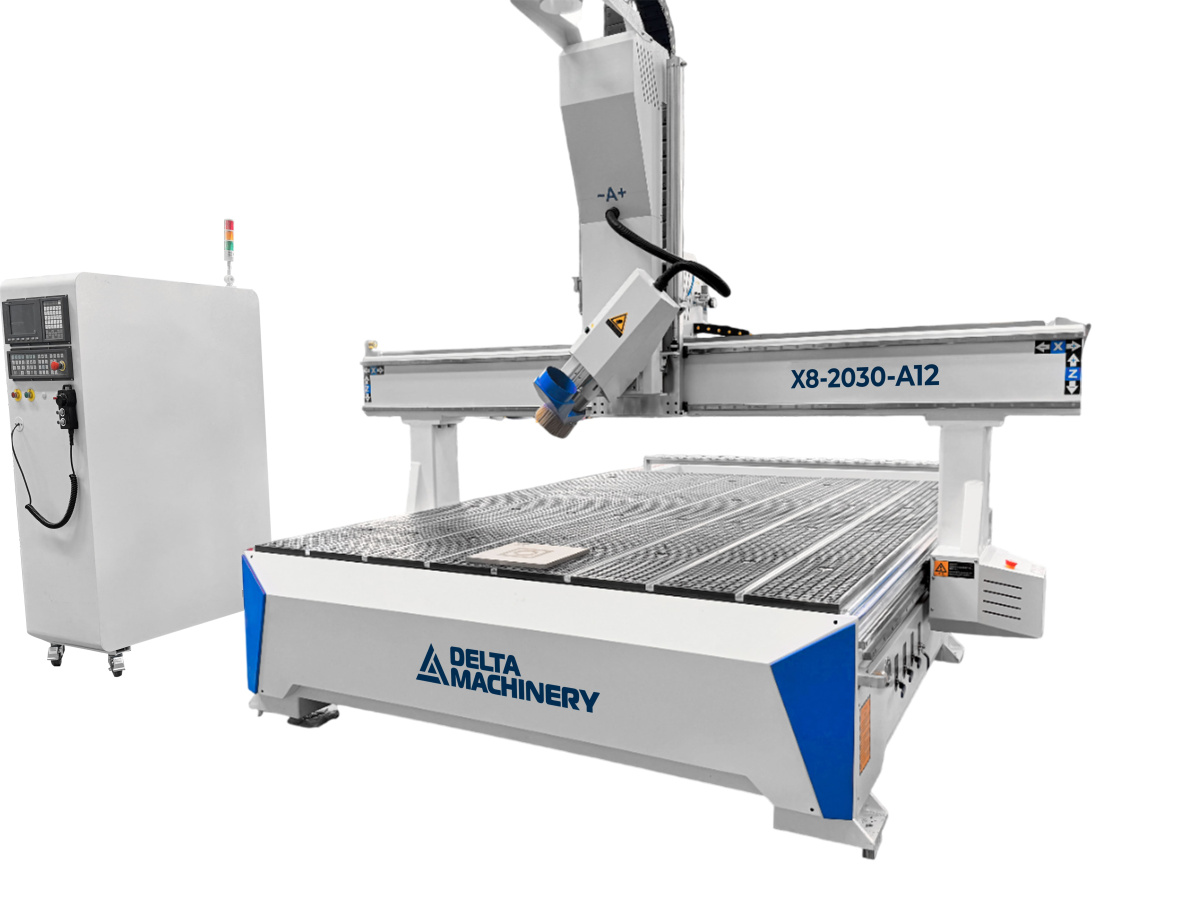

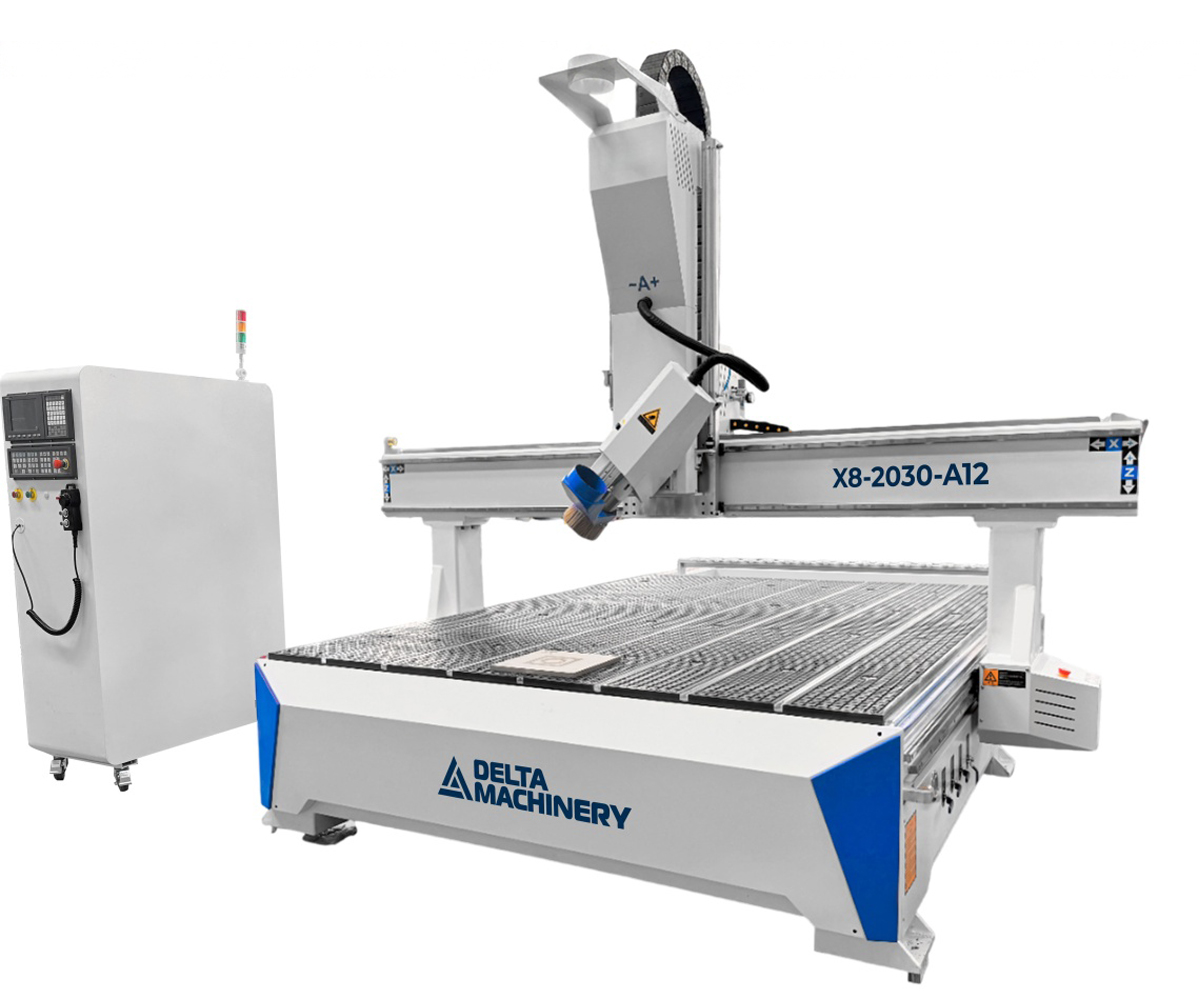

Фрезерный станок с ЧПУ DELTAMACHINERY X8-2030-A12
Артикул: 01-0449
Макс. скорость холостого хода: 45 м/мин
Мощность шпинделя: 7.5 кВт
ПРИМЕНЕНИЕ

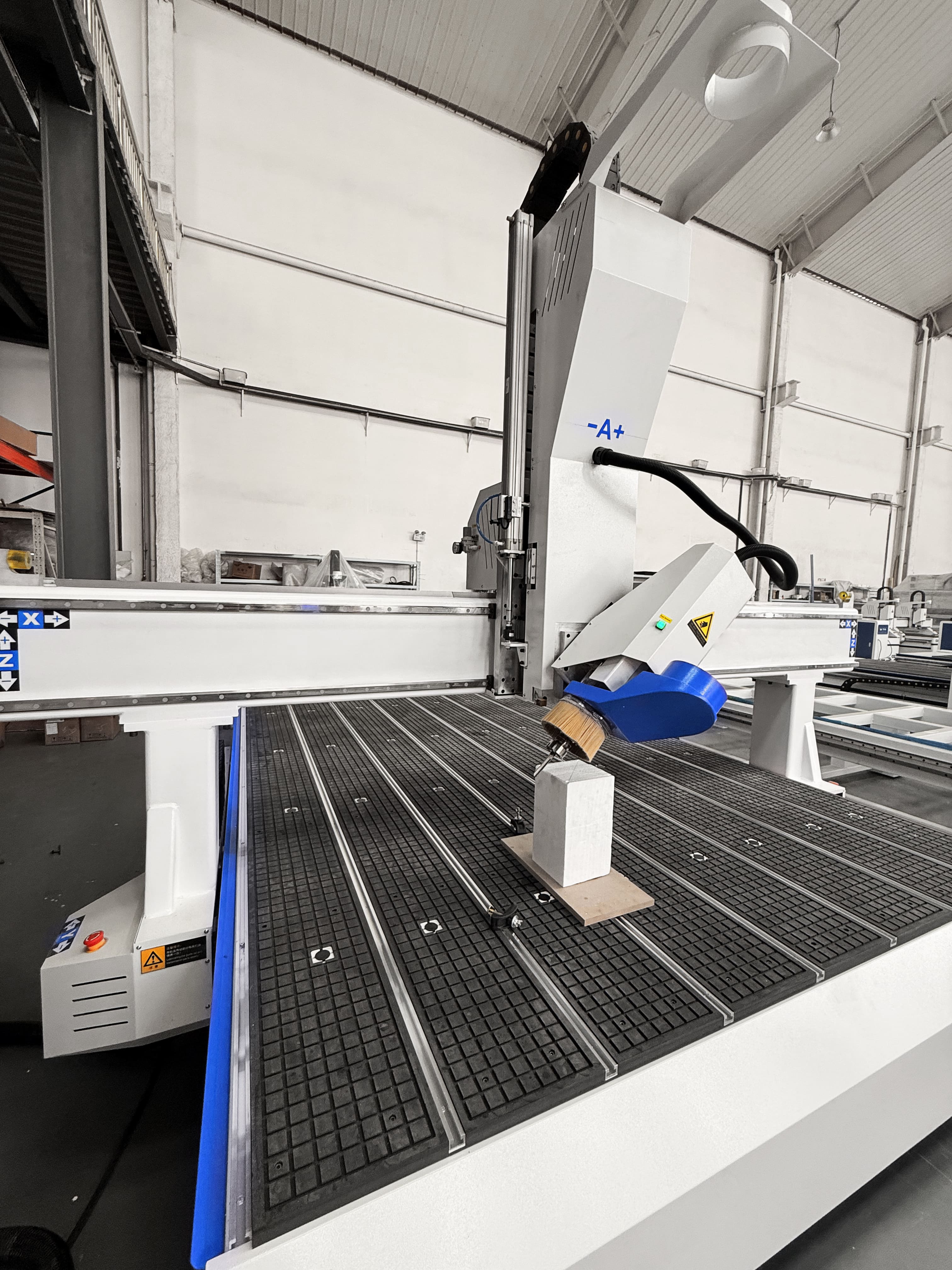

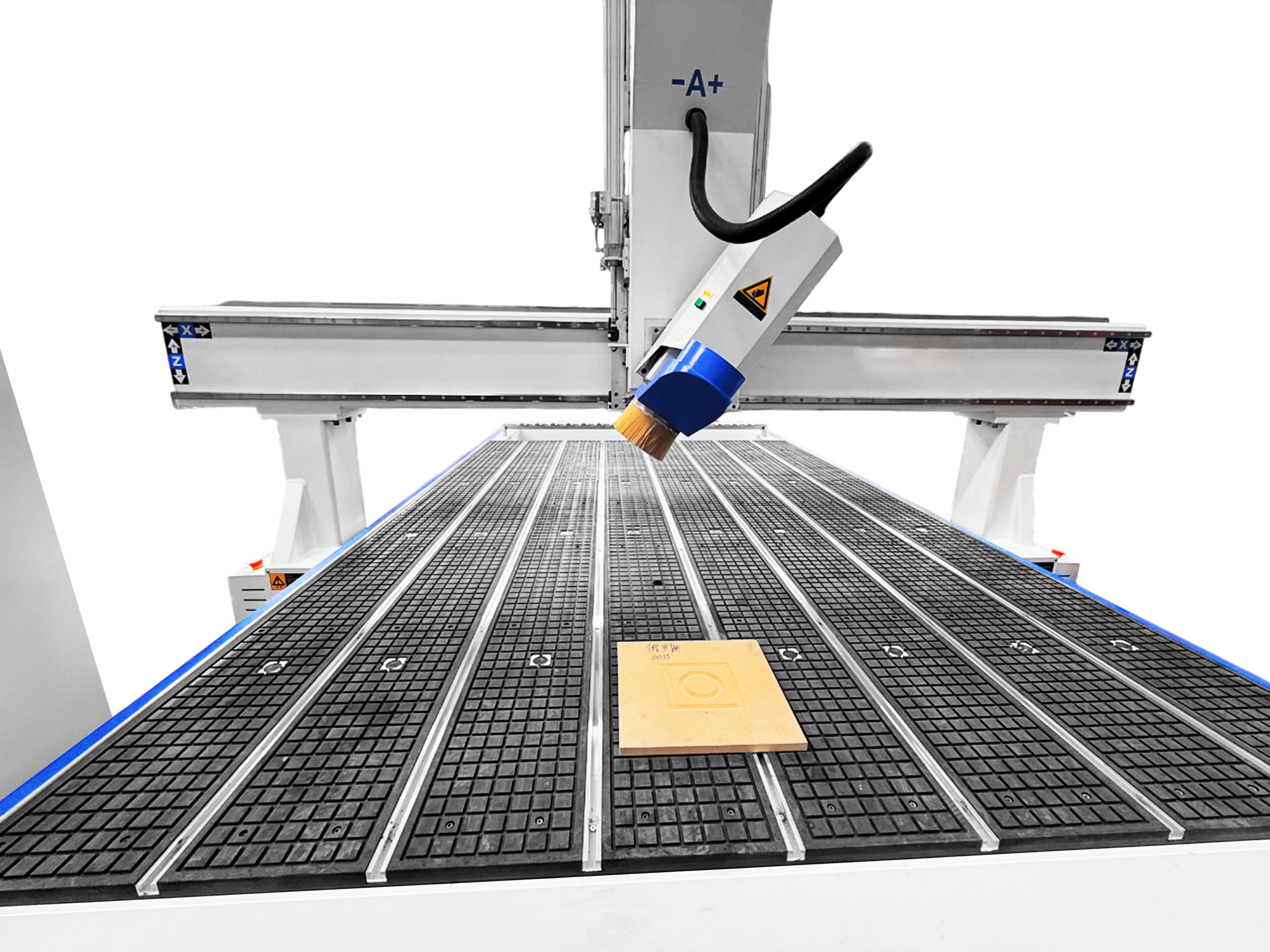

Серия станков X8 оснащена шпинделем с жидкостным охлаждением, имеющий 4-ю ось с ходом на 180° (влево/вправо + 90°), может использоваться для обработки изогнутых поверхностей, гнутых фасадов, моделей и т.п.

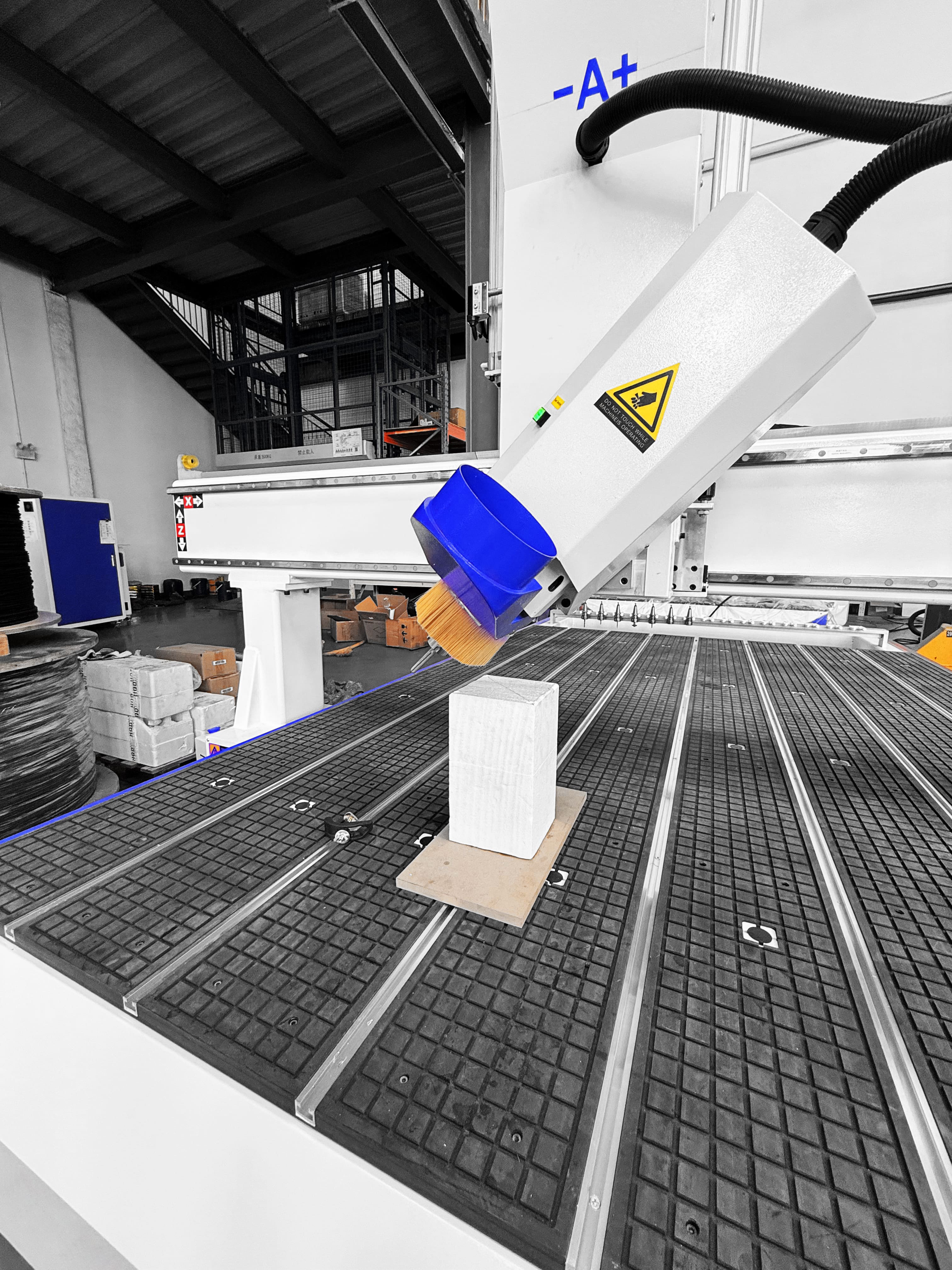

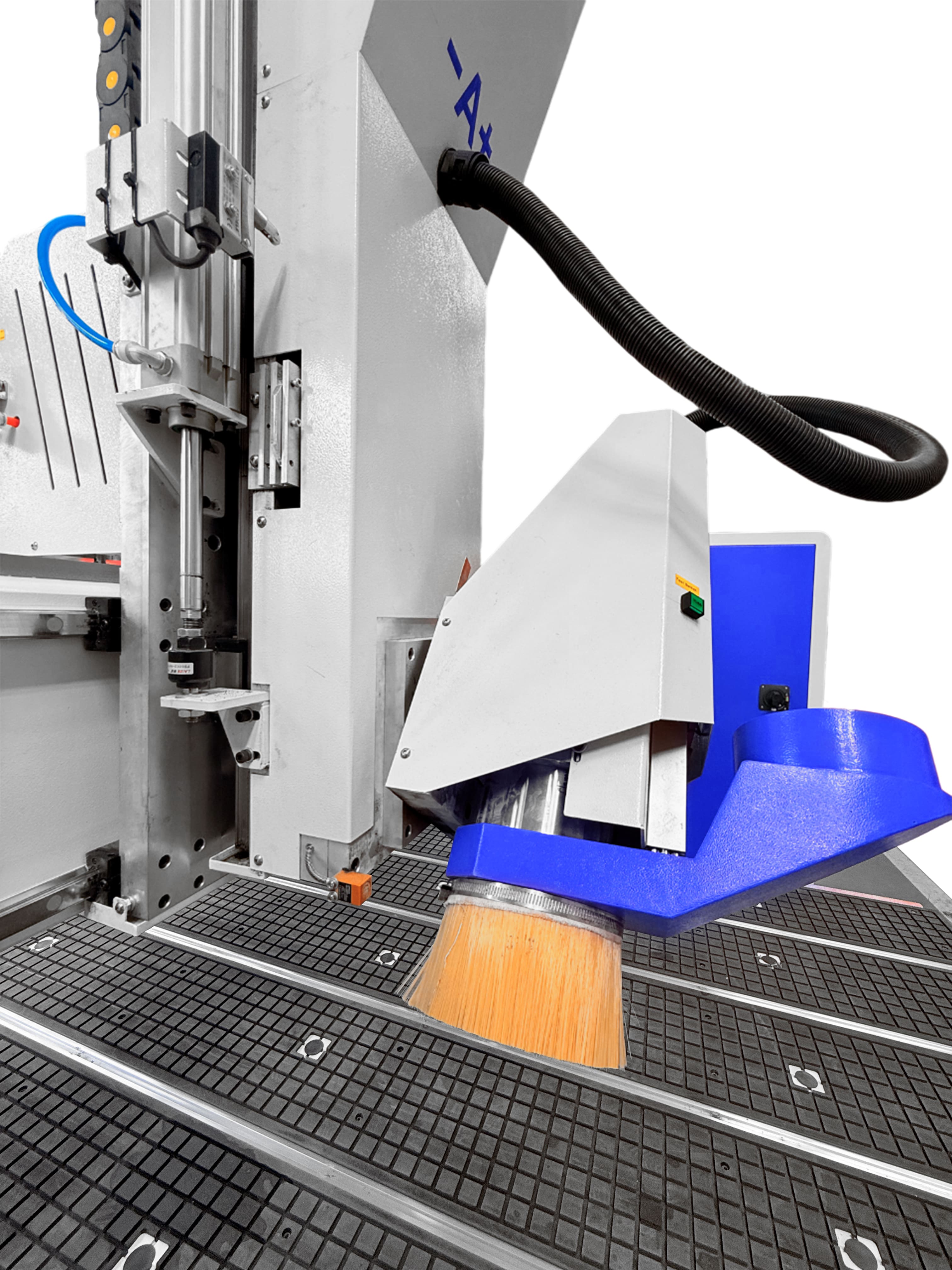

Поворотный шпиндель расширяет технологические возможности станка и обеспечивает обработку деталей под различными углами.
ШПИНДЕЛЬ 7.5 КВТ ЖИДКОСТНОЕ ОХЛАЖДЕНИЕ HQD
Шпиндель жидкостного охлаждения ISO30-ER32 оснащен поворотом оси на 180° (+\- 90°). Большая мощность с более высокой скоростью 0 – 24000об/мин.

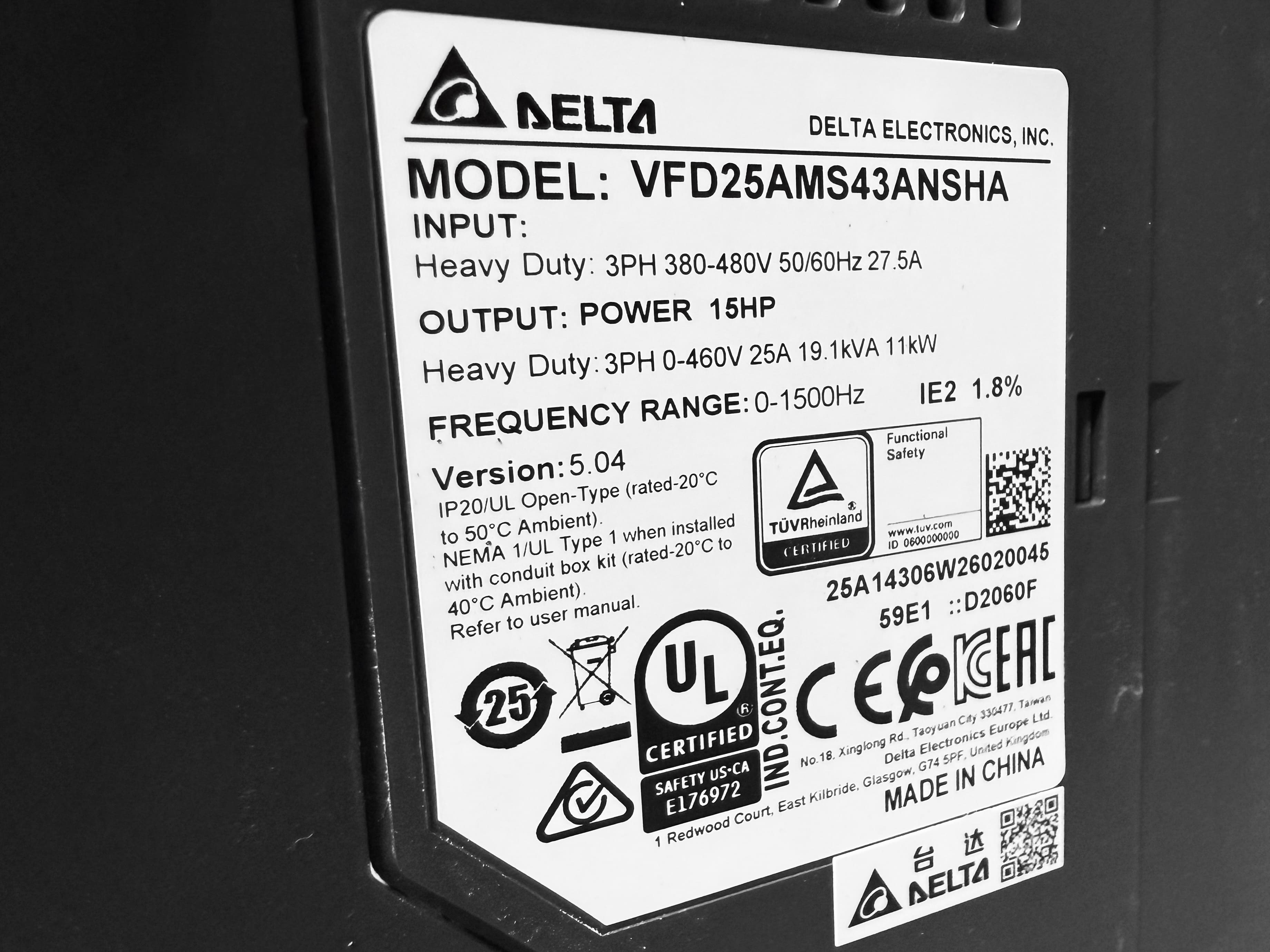

DELTA ВЫСОКОЧАСТОТНЫЙ ИНВЕРТОР

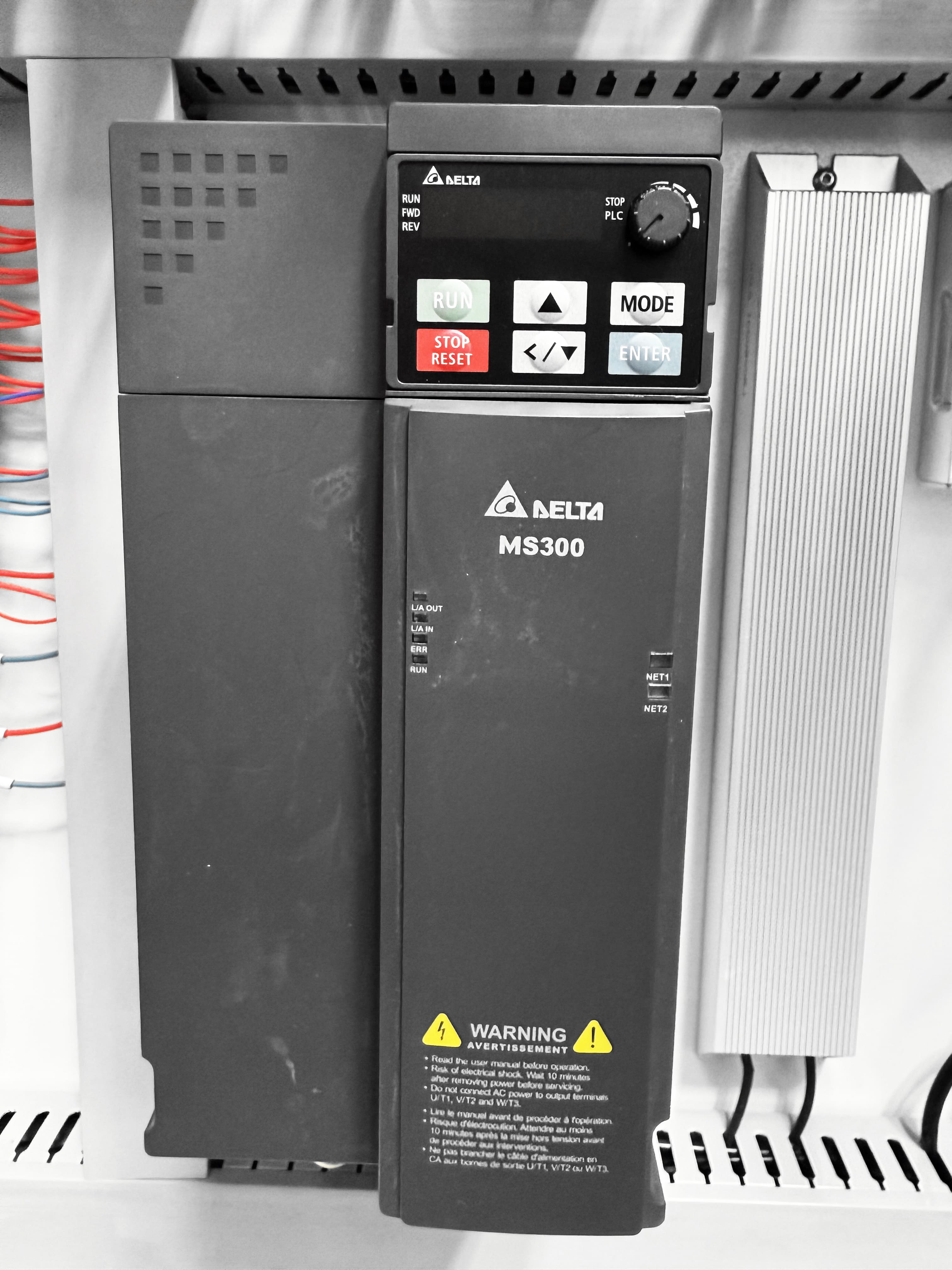

МЅЗ00 промышленная серия, 11кВт. Высокопроизводительный векторный инвертор. Стабильность системы на любых режимах
НАПРАВЛЯЮЩИЕ И РЕЙКИ

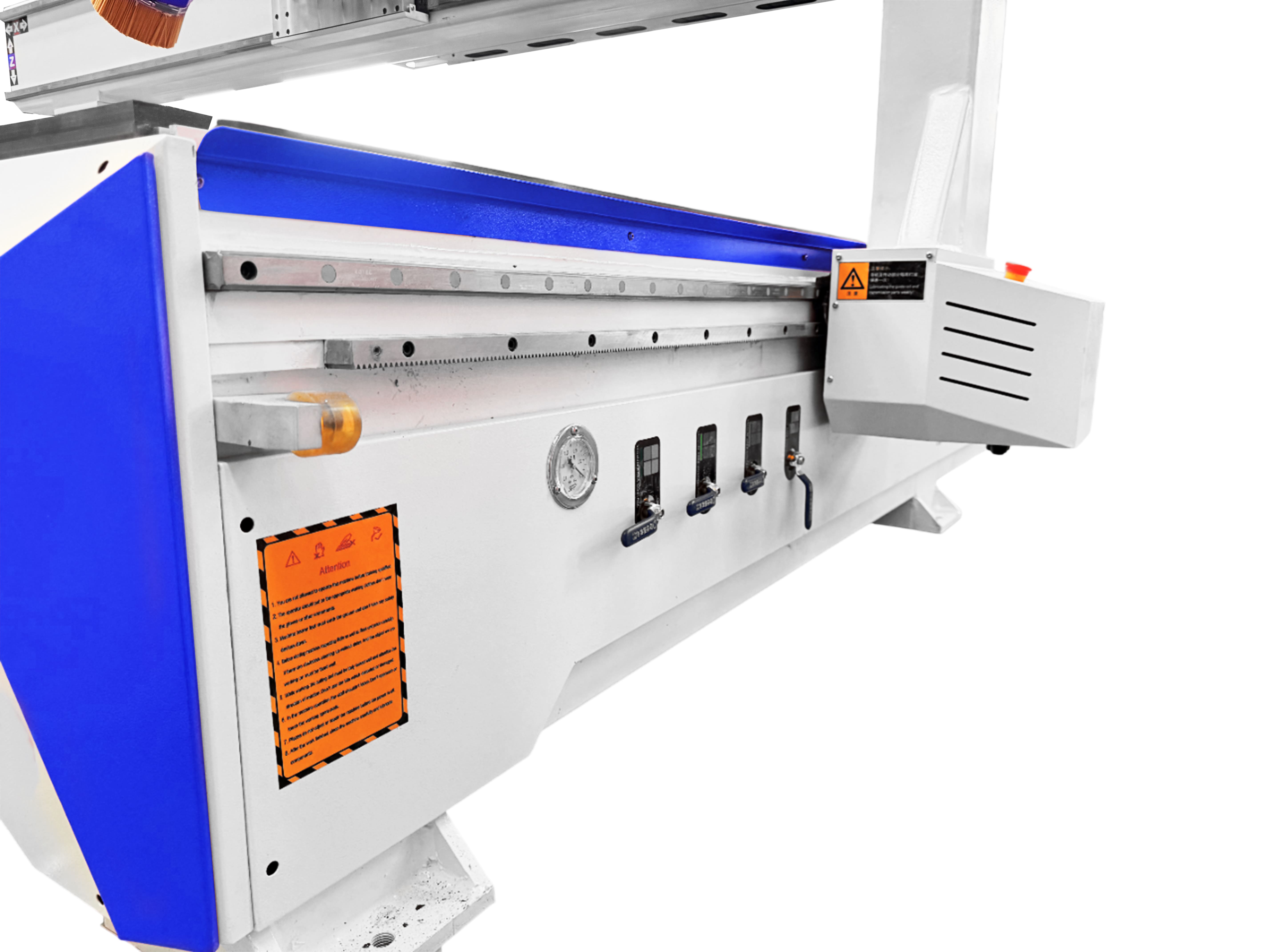

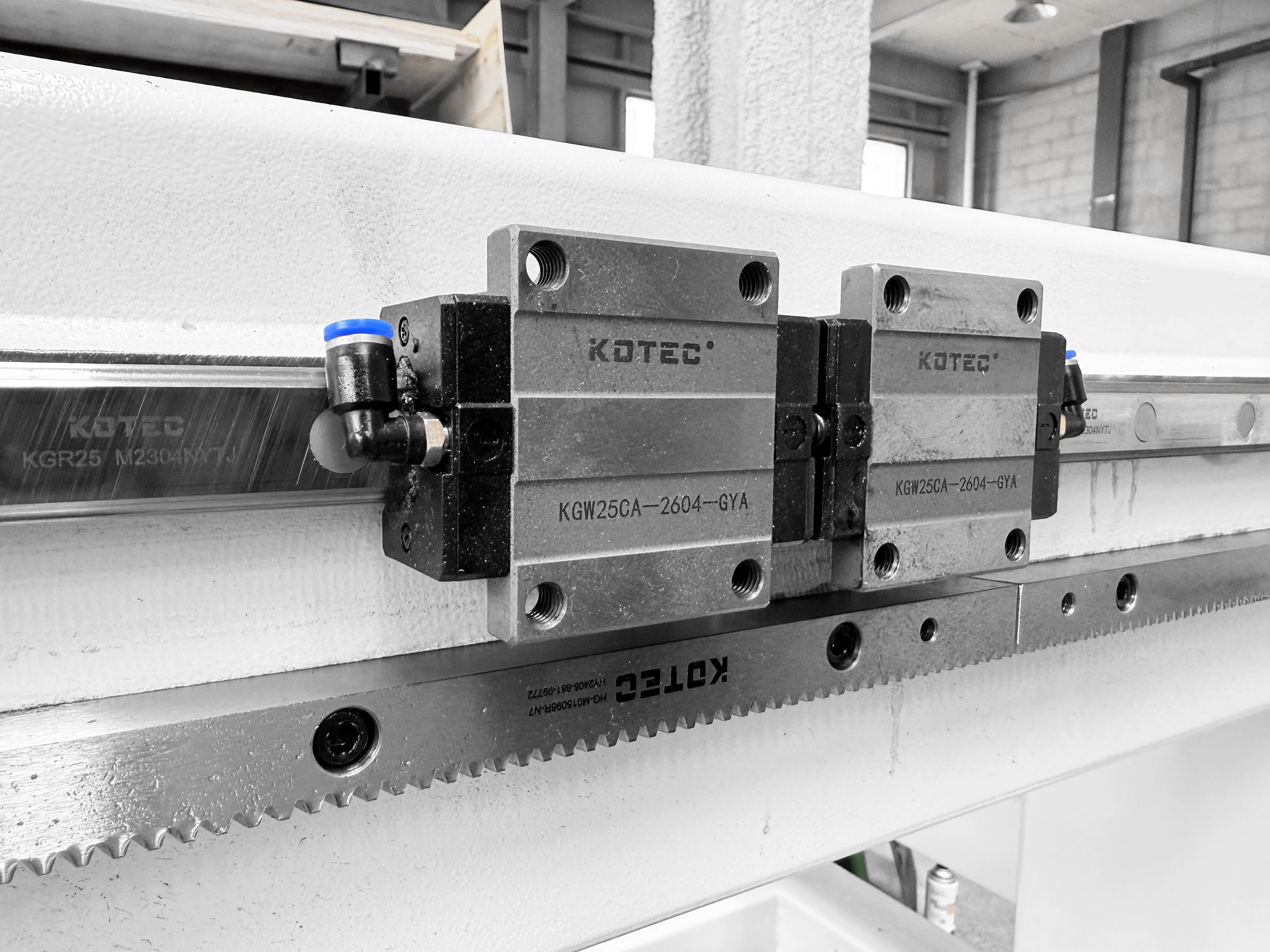

Станок оснащен высокоточными линейными направляющими и подшипниками 25 мм и косозубыми рейками и шестернями от компании KOTEC.

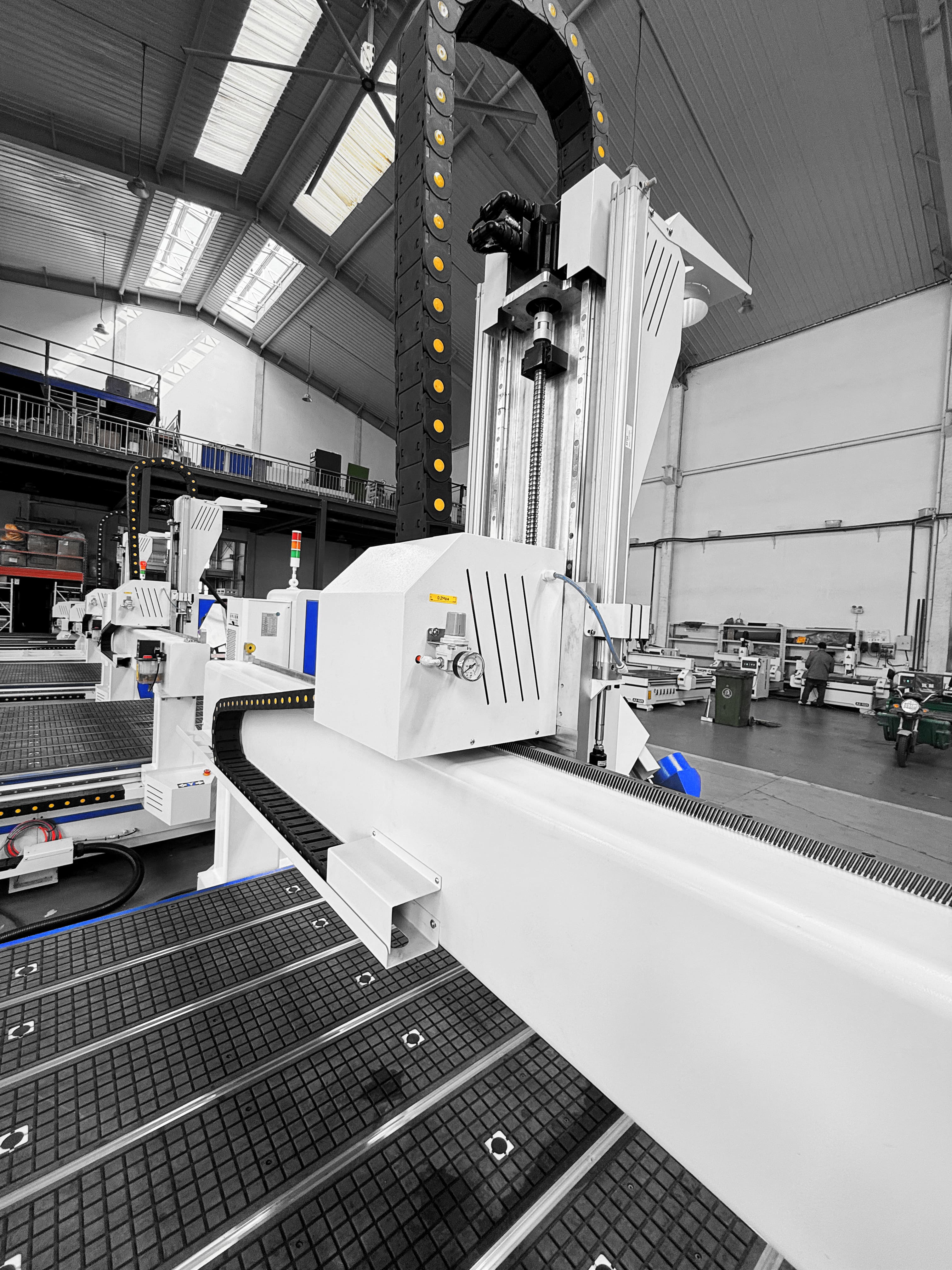

ТЯЖЕЛАЯ СТАНИНА
Обработка станины и фрезеровка технологических плоскостей производится на обрабатывающем центре с последующей термообработкой и подготовкой к покраске с применением антикоррозийных материалов
SYNTEC 60WE СИСТЕМА УПРАВЛЕНИЯ

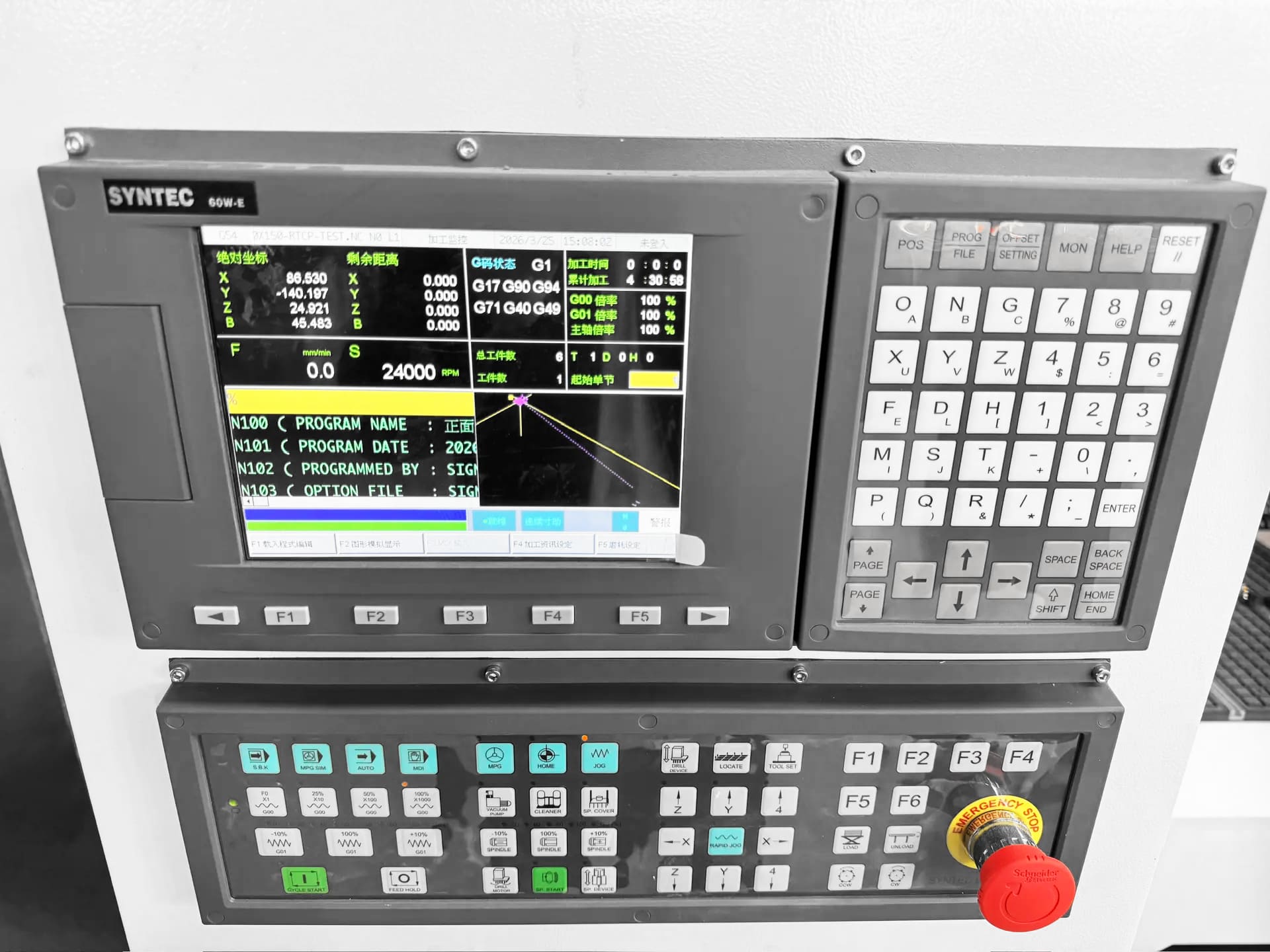

Система управления SYNTEC 60WE с поддержкой 4-й оси – промышленное, проверенное временем, техническое решение для управления 4-осными системами ЧПУ. Сервисный пульт для удобства настройки и обслуживания. Высокая производительность и интуитивно понятный интерфейс.

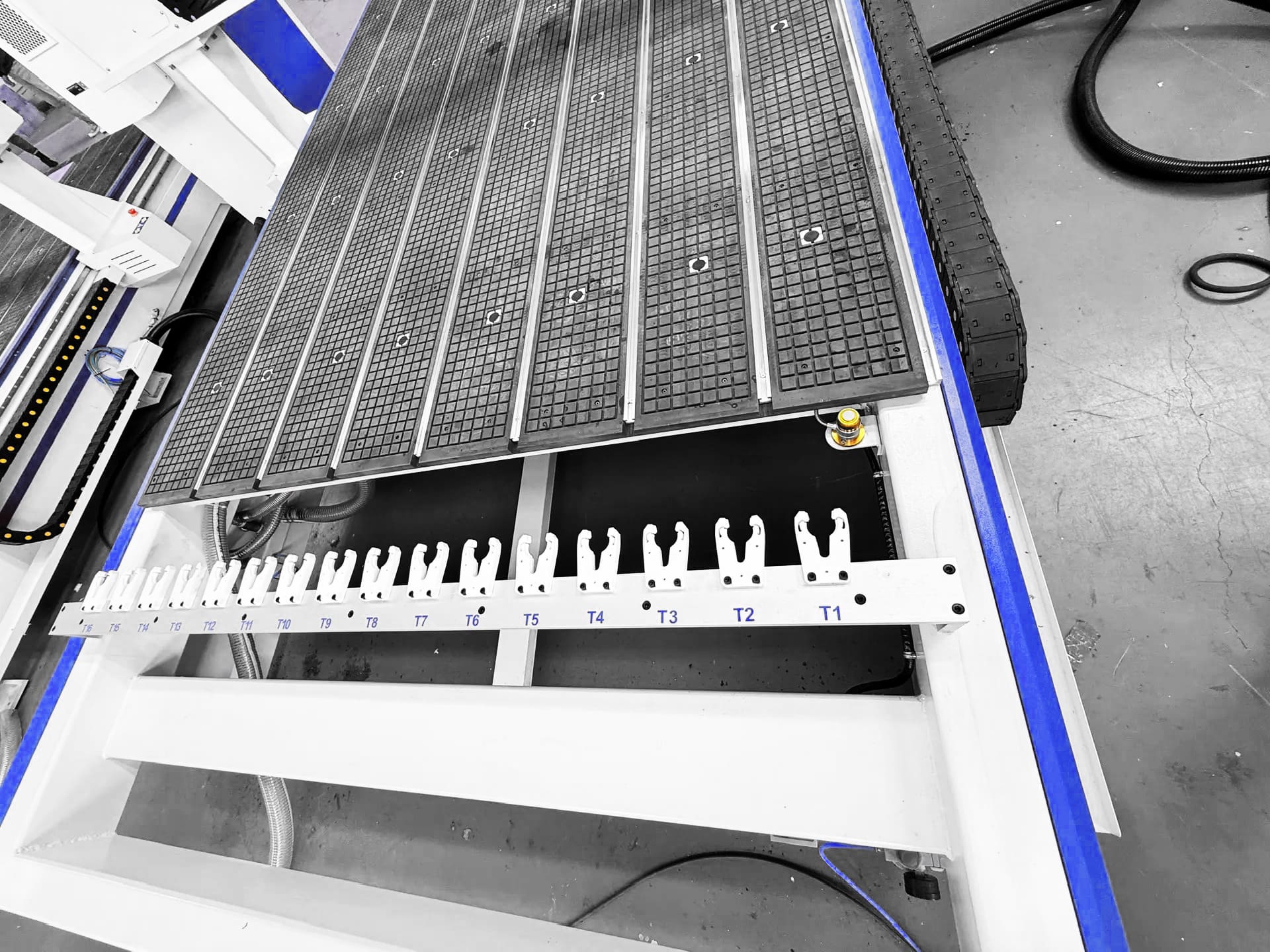

ЛИНЕЙНЫЙ МАГАЗИН СМЕНЫ ИНСТРУМЕНТА
12 слотов для установки различного инструмента, применяющегося в техпроцессе обработки. Быстрая смена инструмента с высокой эффективностью.

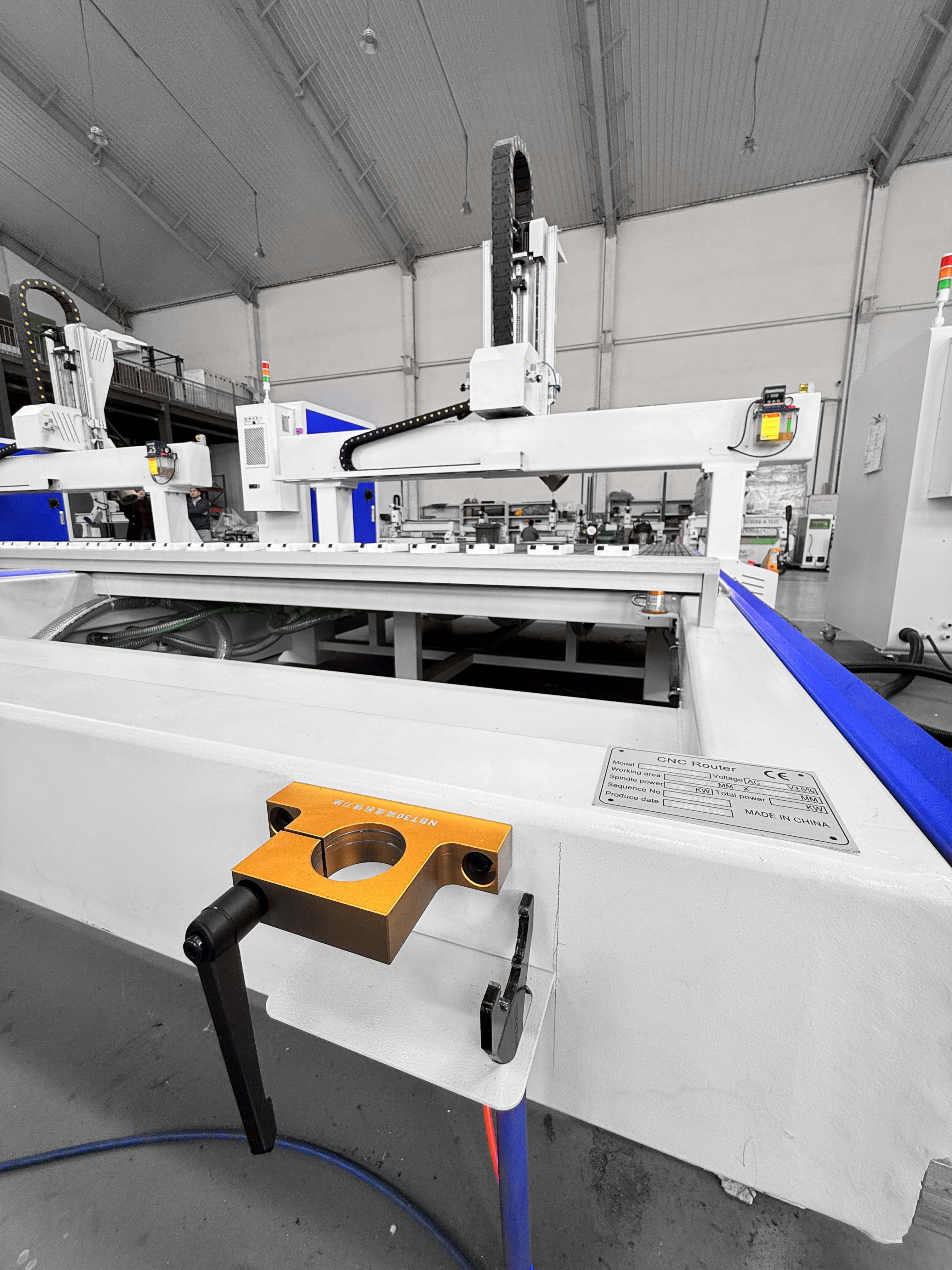

ДОПОЛНИТЕЛЬНЫЙ МЕХАНИЧЕСКИЙ КОНТРОЛЬ ЗОН КОНЕЧНОГО ПОЛОЖЕНИЯ
Эффективное противодействие аварийным ситуациям. Стабильный контроль позиционирования.
УСИЛЕННЫЕ ЭКРАНИРОВАННЫЕ КАБЕЛИ
Гибкие кабели в силиконовой изоляции с внешней оболочкой из негорючего материала. Силовой слой защищен бронепленкой от разрыва и деформаций при изгибе.

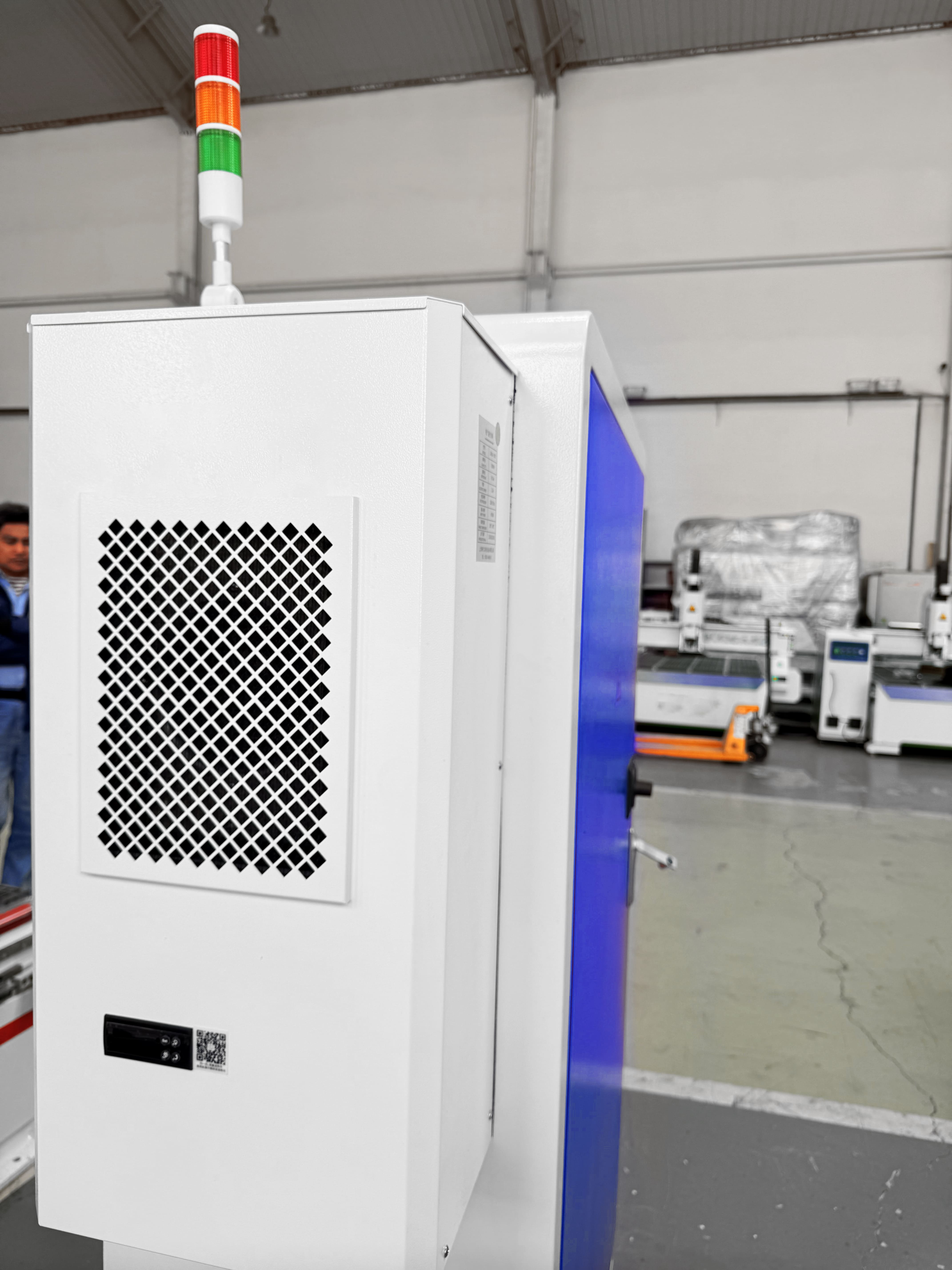

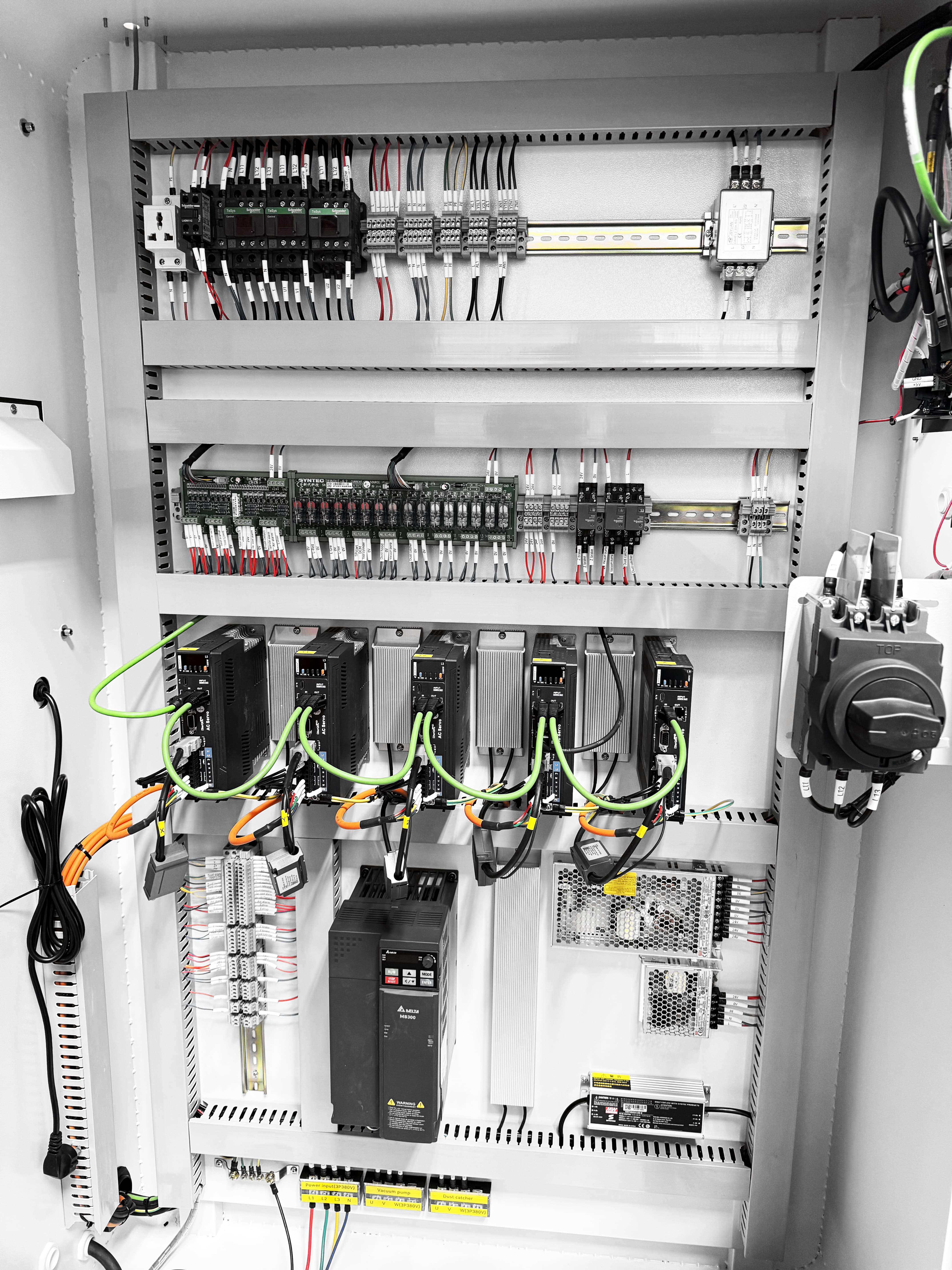

НЕЗАВИСИМЫЙ ШКАФ УПРАВЛЕНИЯ

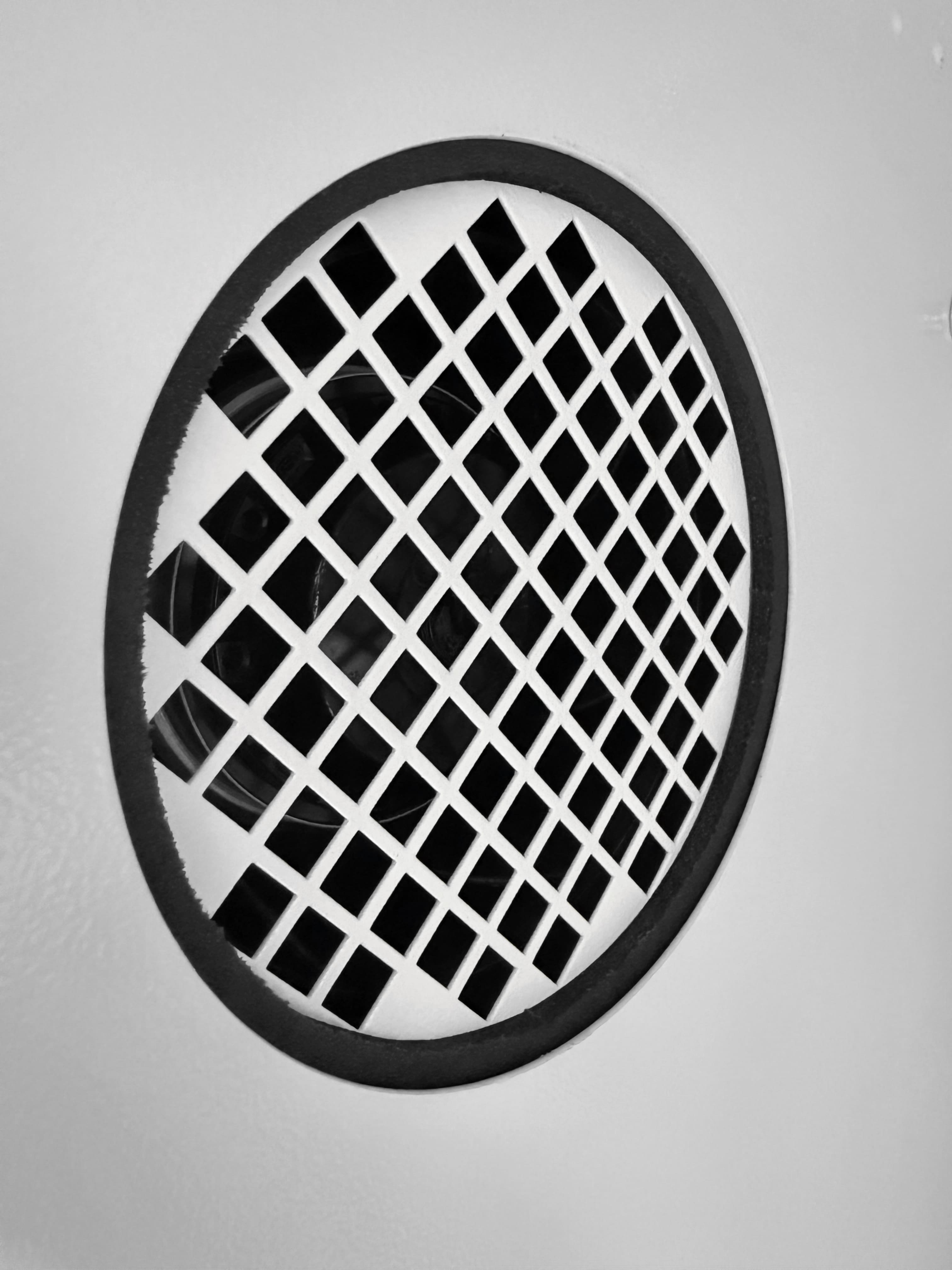

Шкаф управления выполнен в пылезащищенном исполнении и оснащен системой кондиционирования с воздушным фильтром. Кондиционер с температурным датчиком расположен на задней части электроблока. Такое решение позволяет создать идеальную температуру для работы контроллеров, инверторов, драйверов и систем управления, защищает их от перегрева даже при самом интенсивном графике работы и позволяет в разы увеличить ресурс электронных компонентов.
ЭЛЕКТРИЧЕСКАЯ СХЕМА

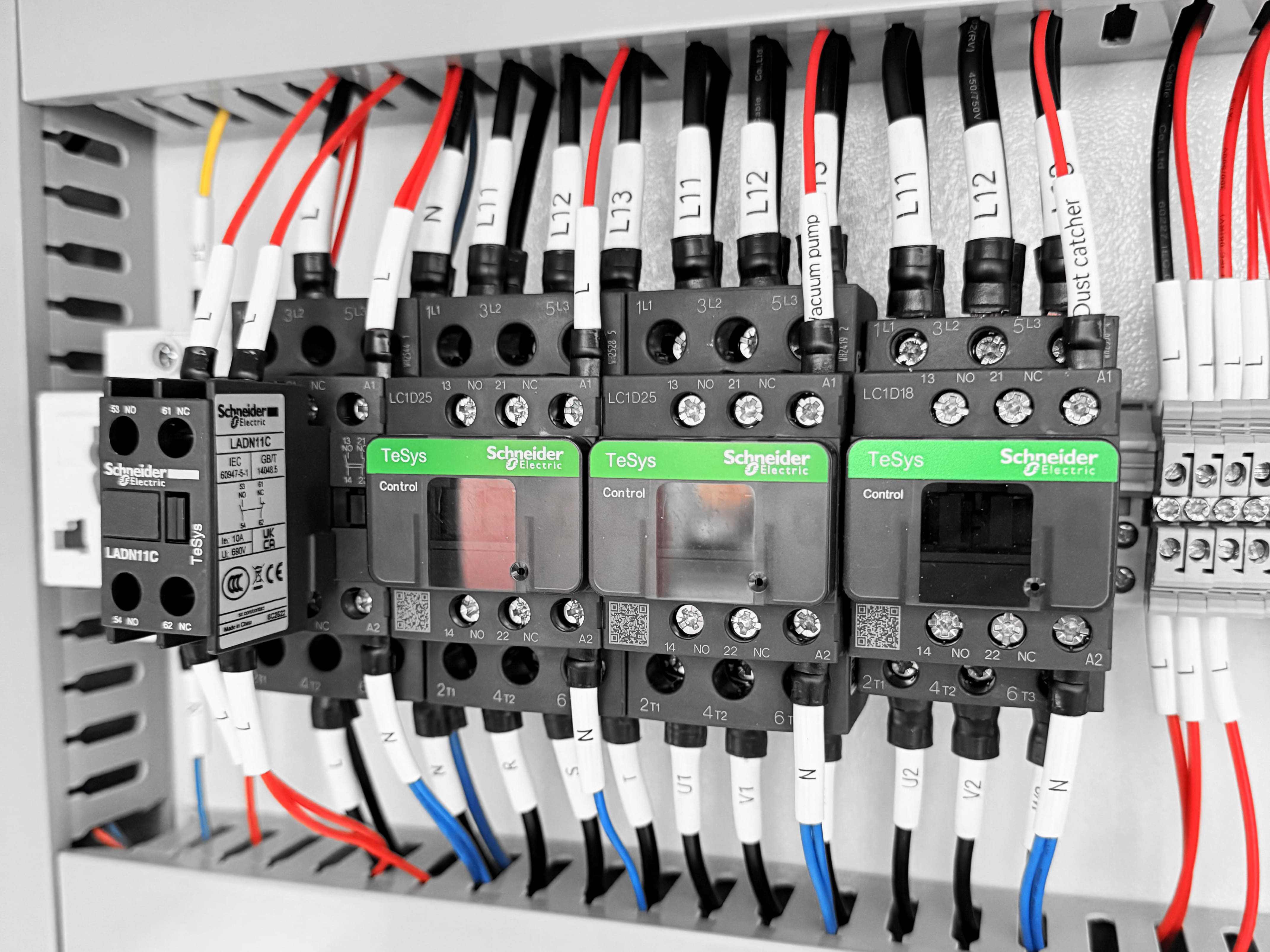

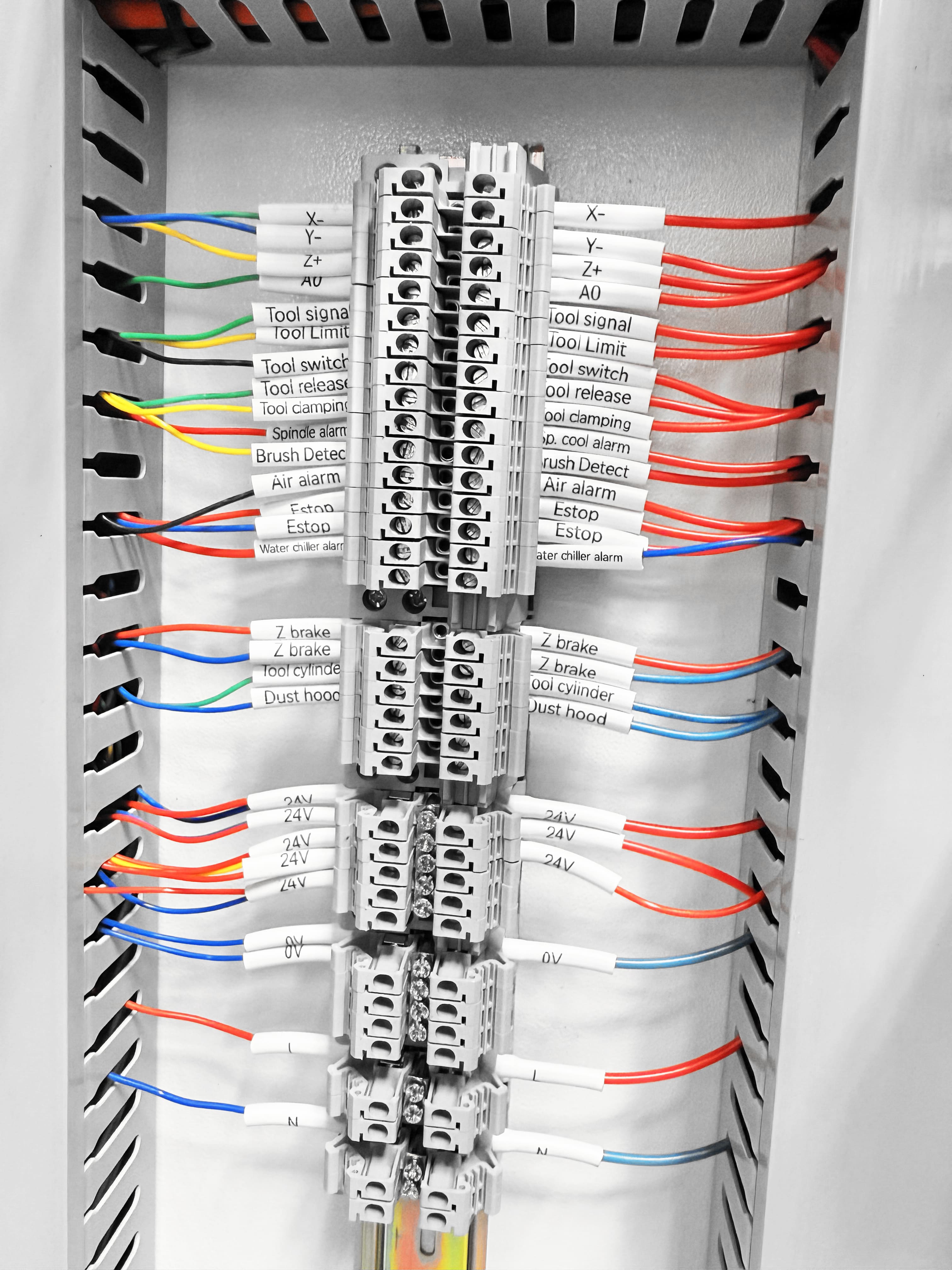

Собрана только из качественных электрокомпонентов от производителей Schneider, Delta и др. Все электрические компоненты и коммутации пронумерованы и обозначены согласно электрической схеме для удобства технического обслуживания.

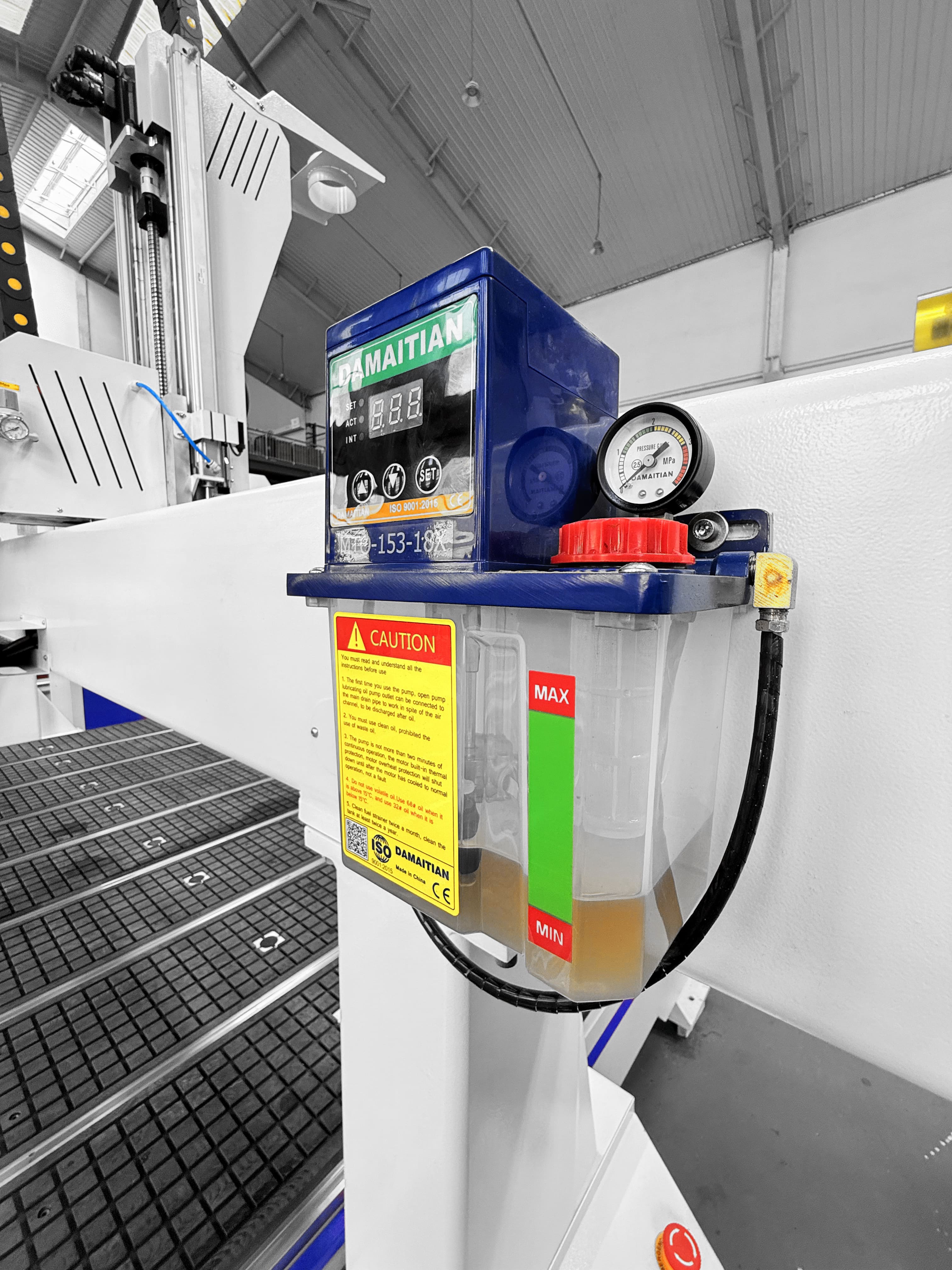

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Работает по заданному алгоритму и подает смазочный материал к подшипникам в автоматическом режиме согласно заданному производителем регламенту.

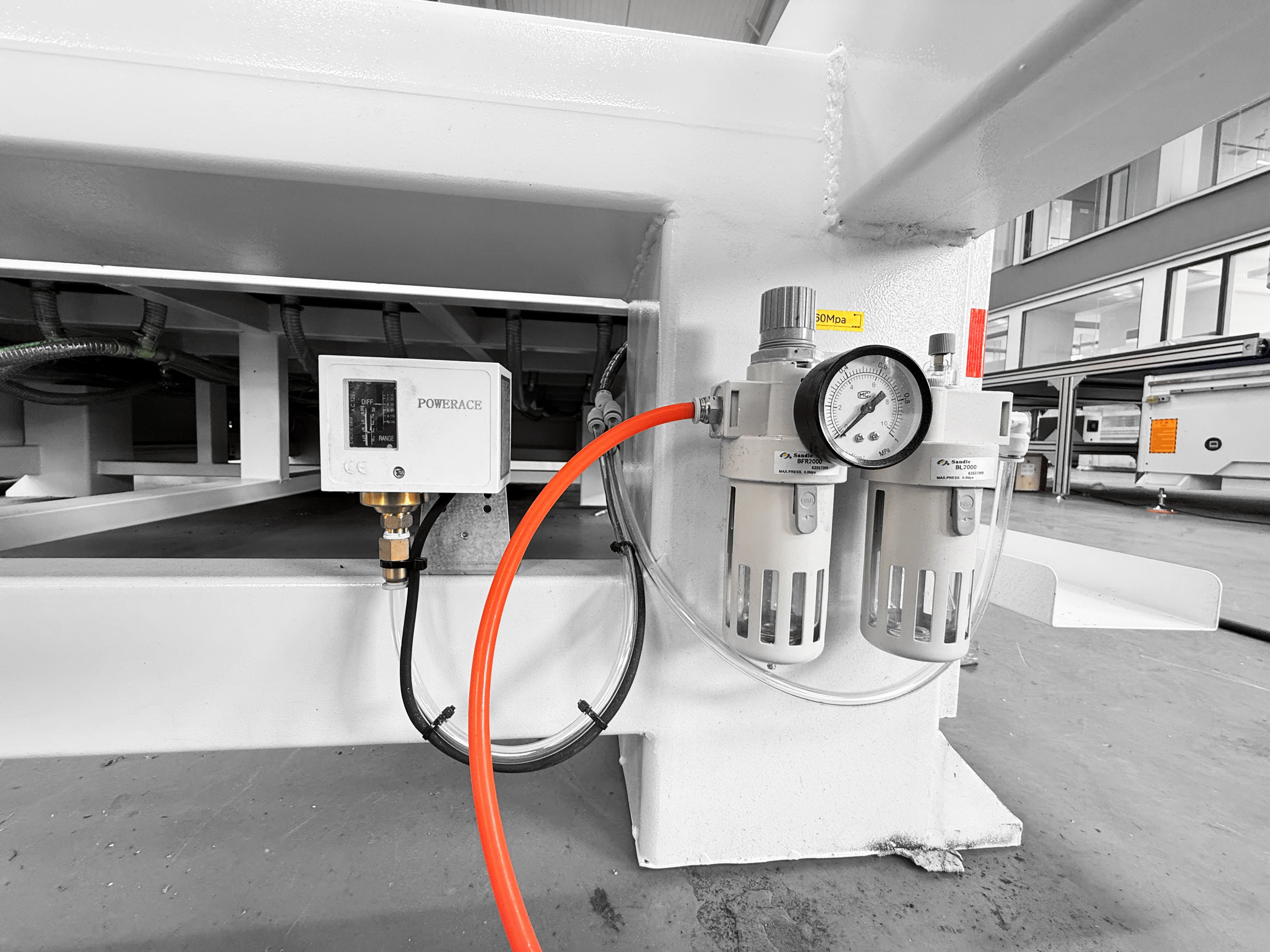

БЛОК ПОДГОТОВКИ ВОЗДУХА
В состав блока подготовки воздуха входит лубрикатор для подачи смазочного материала в пневмосистему, влагоотделитель с продуваемой колбой и реле контроля давления в пневматический системе, позволяющее отключить станок при внезапной просадке давления в пневмосистеме, тем самым помогает избежать аварийных и нештатных ситуаций.
КОМПОНЕНТЫ СТАНКА
| Шпиндель с водяным охлаждением и поворотом на 180° | 7,5кВт HQD |
| Чиллер для охлаждения | CW5200 |
| Высокочастотный инвертор | Delta 11кВт |
| Вакуумный стол с роторно-пластинчатым вакуумным насосом | 7.5кВт – 250м3/ч |

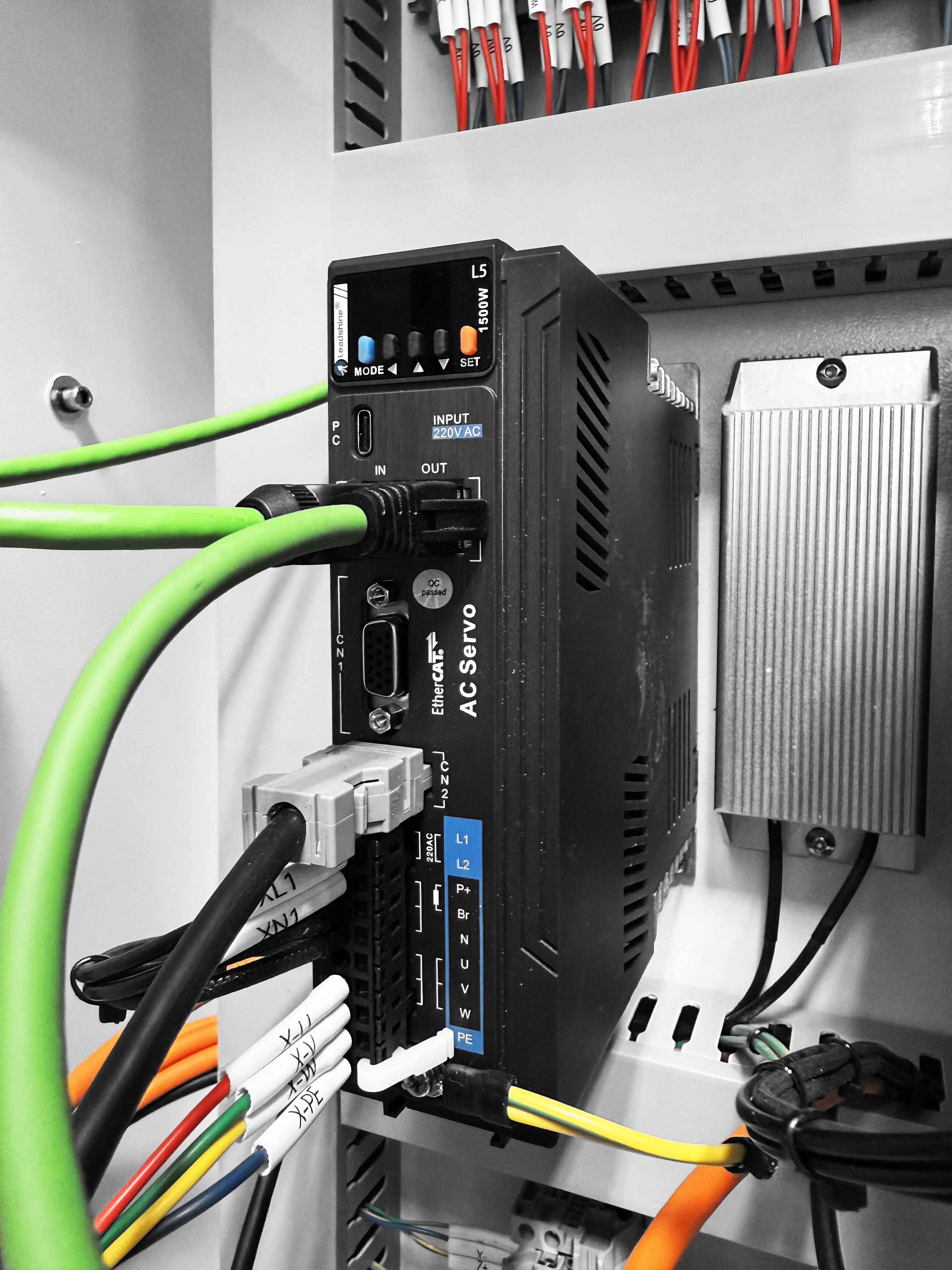

| Сервоприводы и драйверы | Leadshine 1500Вт |
| Японский планетарный редуктор | Shimpo |
| Система управления (4 ось) | SYNTEC 60WE |
| Линейный магазин смены инструмента | 12 инструментов |
| Система смазки | Автоматическая |
| Система кондиционирования электрического ящика | Кондиционер с воздушным фильтром |
СПИСОК КОНФИГУРАЦИЙ
| Название | Функции и использование | Кол-во |
| Станина | Тяжелая станина, обработана на ЧПУ станке за 1 проход | 1 комп. |
| Портал и стол | Промышленная тяжелая серия | 1 комп. |
| Шпиндель | 7.5 кВт шпиндель водяного охлаждения ISO30-ER32 | 1 шт |
| Инвертор | Delta высокочастотный инвертор 11кВт | 1 шт |
| Моторы и драйверы | Leadshine 1500Вт сервоприводы и драйверы (Мотор оси Z с тормозом) | 4 комп. |
| Редуктор | Х, У мотор с планетарным редуктором Shimpo | 3 шт |
| Ось А | Leadshine 400Вт сервопривод с волновым редуктором | 1 комп. |

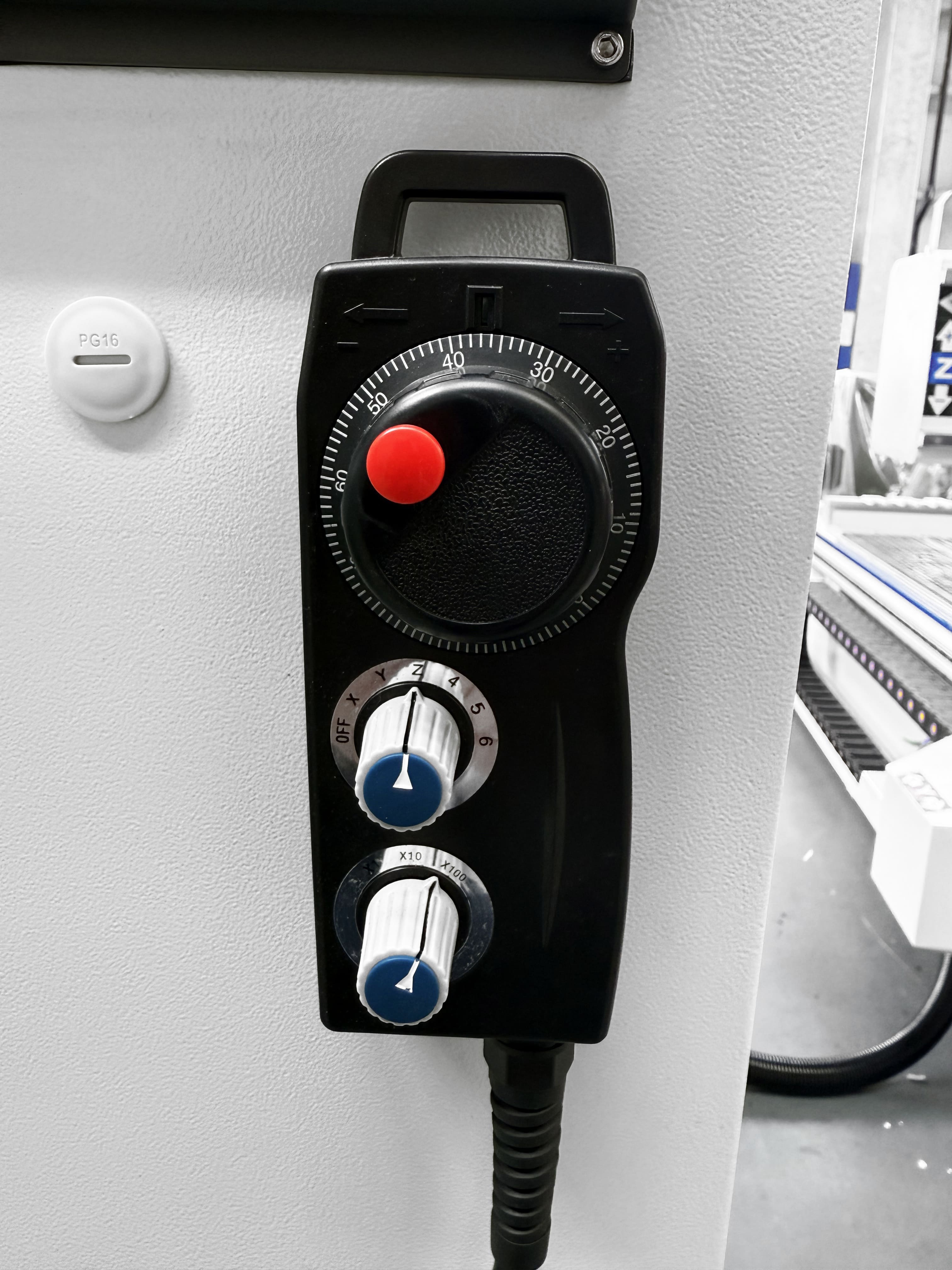

| Операционная система | Syntec 60WE система управления (4 ось) с маховиком | 1 комп. |

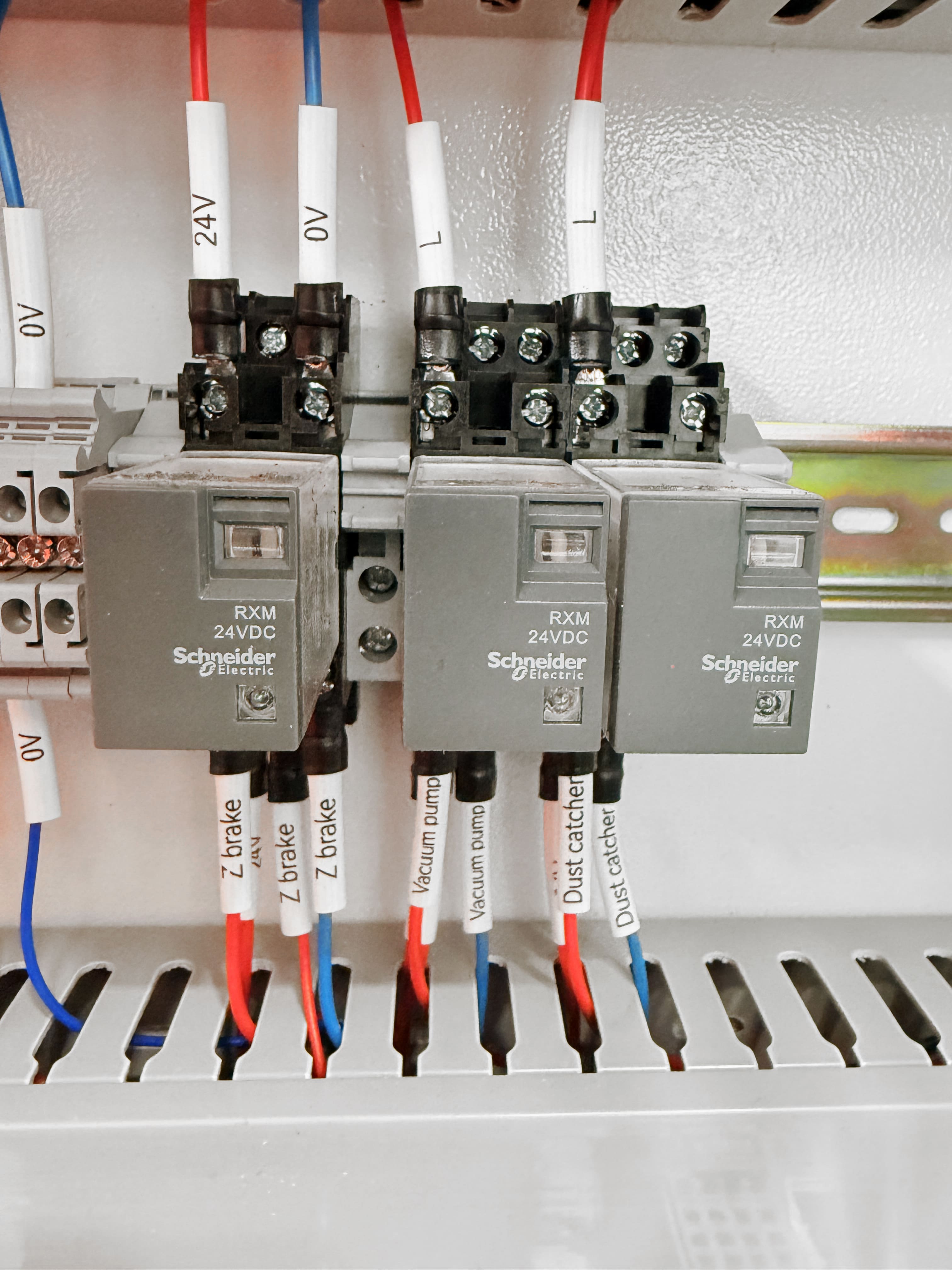

| Электроприборы | Французские электроприборы Schneider | 1 комп. |
| Кабельканалы | Полностью закрытого типа | 1 комп. |
| Направляющие и рейка | Высококачественные 25 мм призматические направляющие и зубчатая рейка | 1 комп. |
| Рабочий стол | Вакуумный стол с T-slot (8 вакуумных зон) | 1 комп. |
| Вакуумный насос | Роторно-пластинчатый вакуумный насос 7.5кВт-250м3/ч | 1 шт |
| Omron концевые датчики | Omron высокоточность и долговечность | 1 комп. |
| Автоматическая система смазки | Смазывание направляющих и рейки | 1 комп. |
| Магазин сменного инструмента | Линейный магазин на 12 инструментов | 1 комп. |

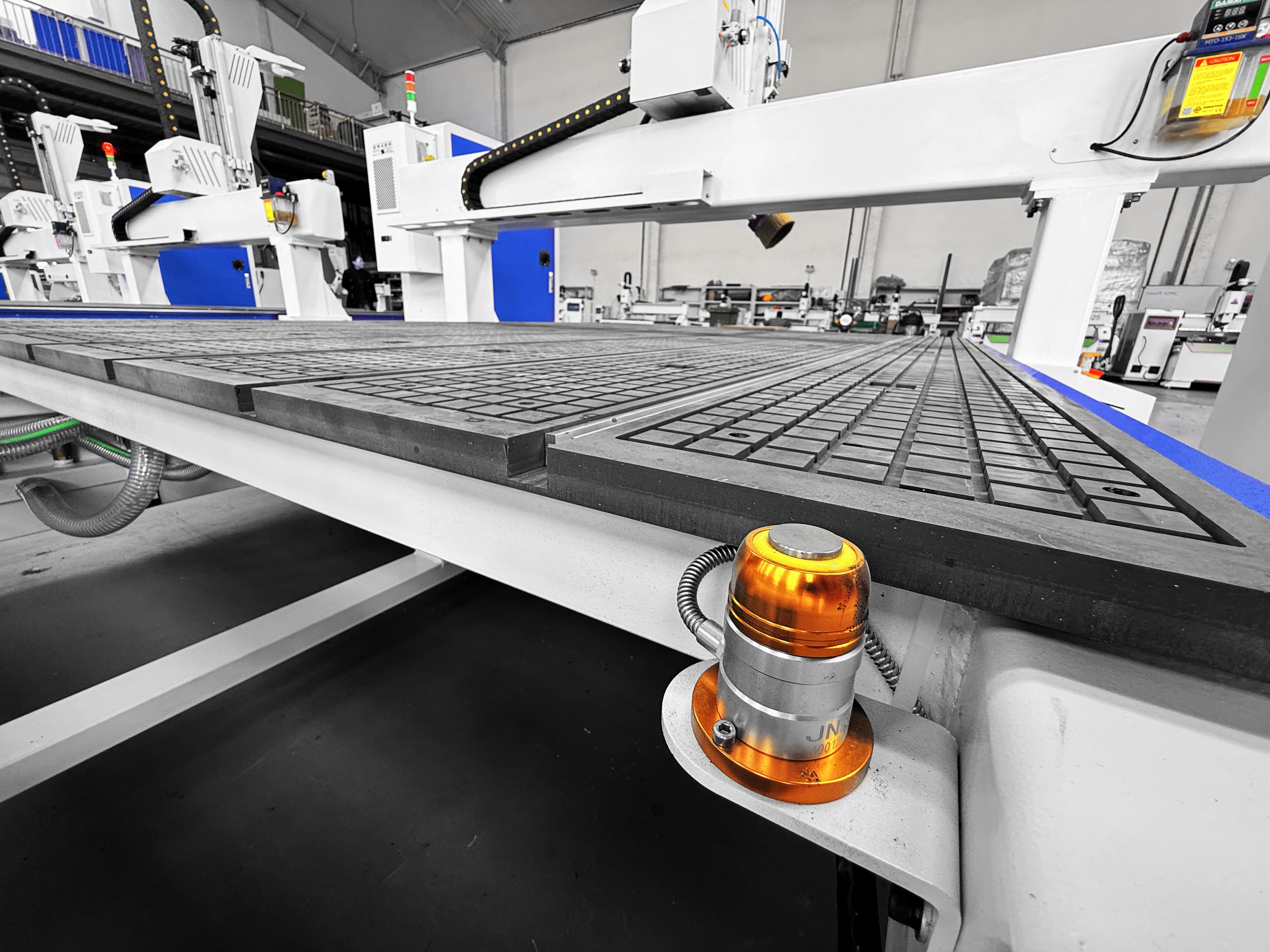

| Датчик инструмента | Калибровка инструмента | 1 шт |
| Пылесборник | 3KW-380V поставляется с поддержкой, щеткой и шлангом | 1 комп. |
| Кнопка аварийной остановки | Одна на управляющем шкафу и две других на двигателе оси У | 3 шт |
| Ящик для инструментов | Ключ для замены фрезы | 2 шт |
| Цанга ER32 | 12 шт | |
| ІЅОЗО для подключения инструмента к шпинделю | 12 шт | |
| Блокировка ножевого бока для зажима и закрепления фрезы | 12 шт | |
| Зажимное устройство для фиксации заготовки | 6 шт | |
| Регулируемые опоры, используемые для регулировки горизонтальности и высоты станка | 6 шт | |
| Набор «шестигранников» | 1 комп. | |
| Фрезы, используемые для тестирования гравировки и резки | 10 шт | |
| USB флешка с програм мным обеспечением ArtCAM с постпроцессором и инструкциями | 1 комп. |
