Общая мощность 23.5 кВт

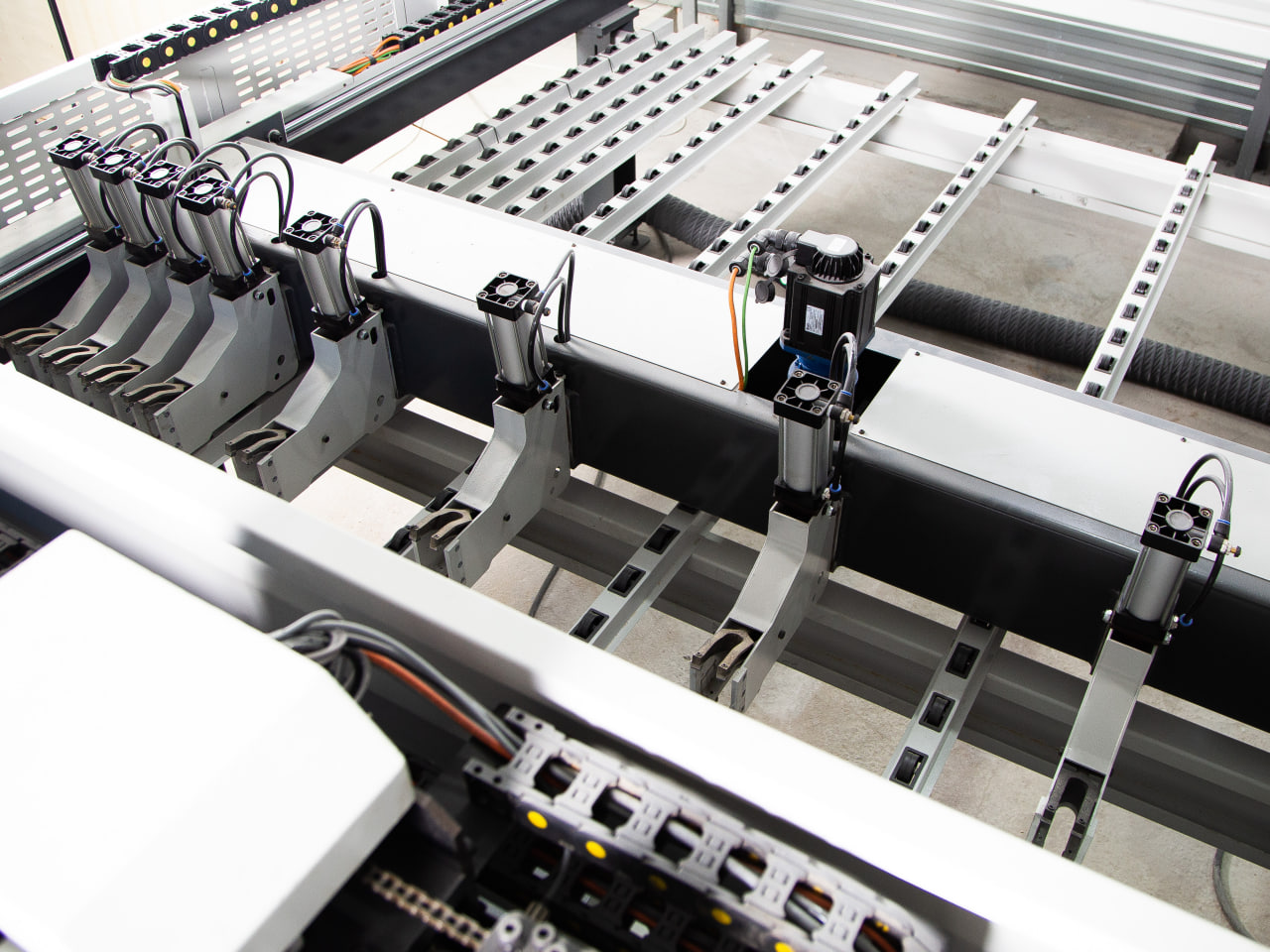

Способ прижима материала - пневматические захваты
Вес 6500 кг

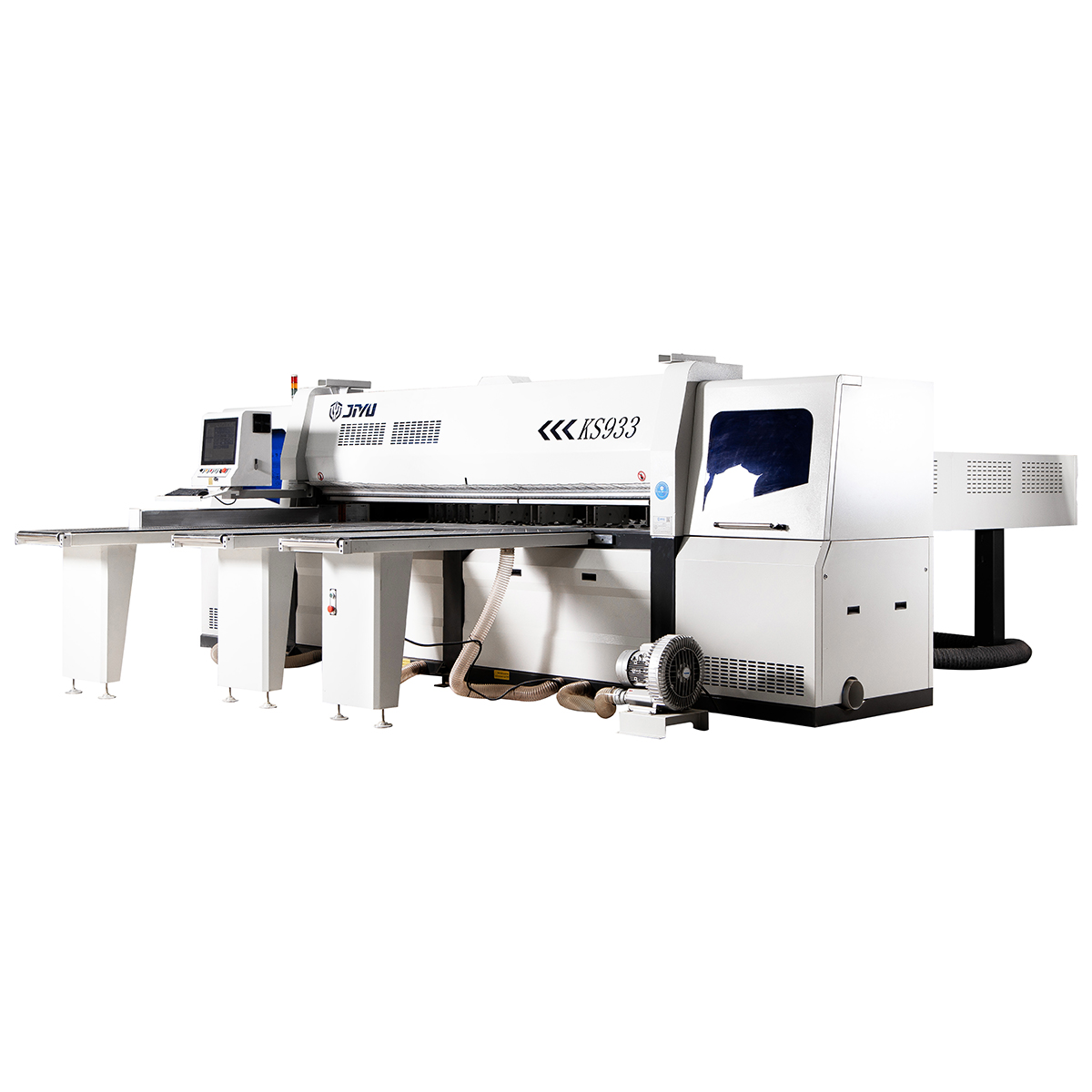

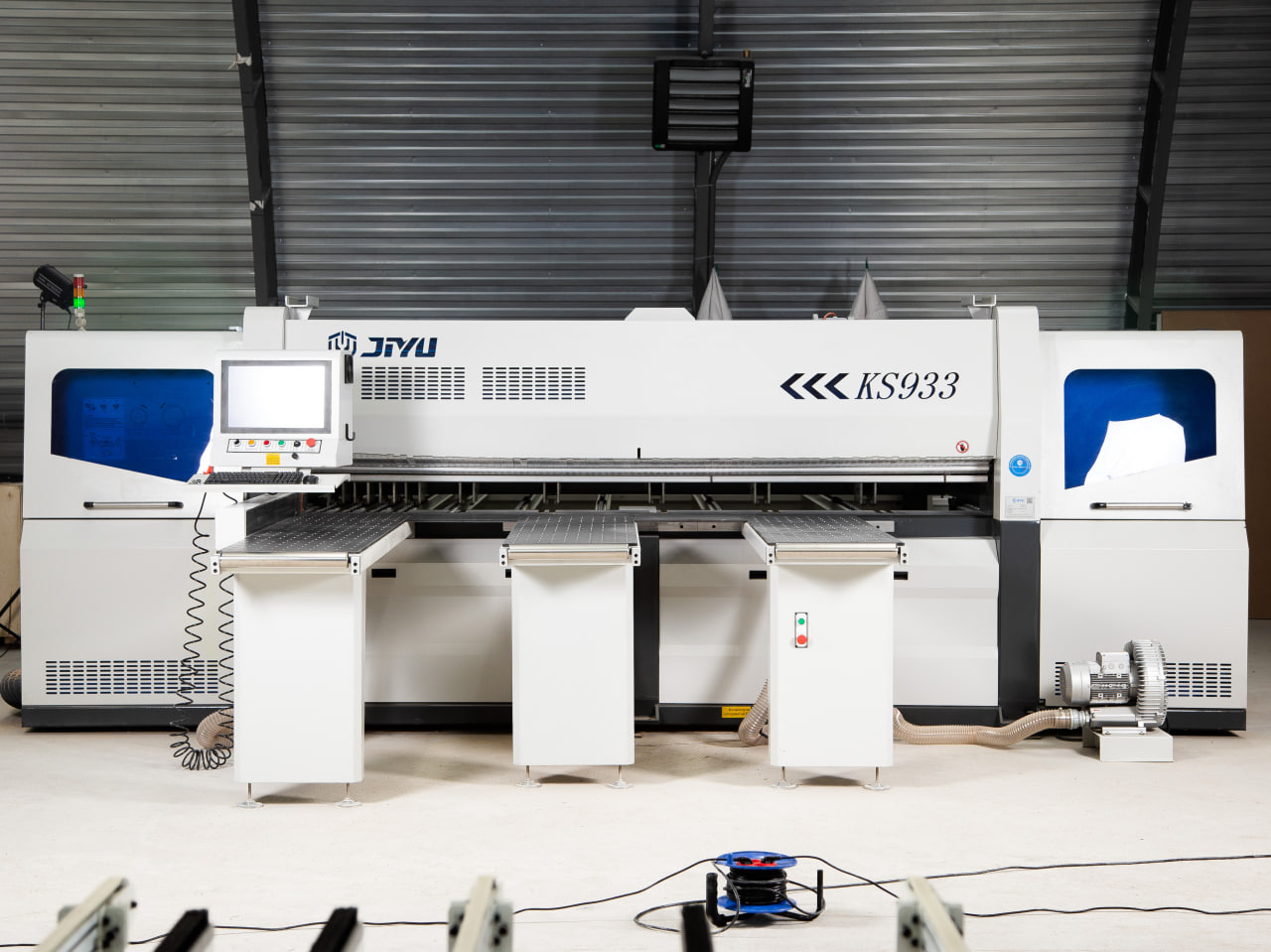

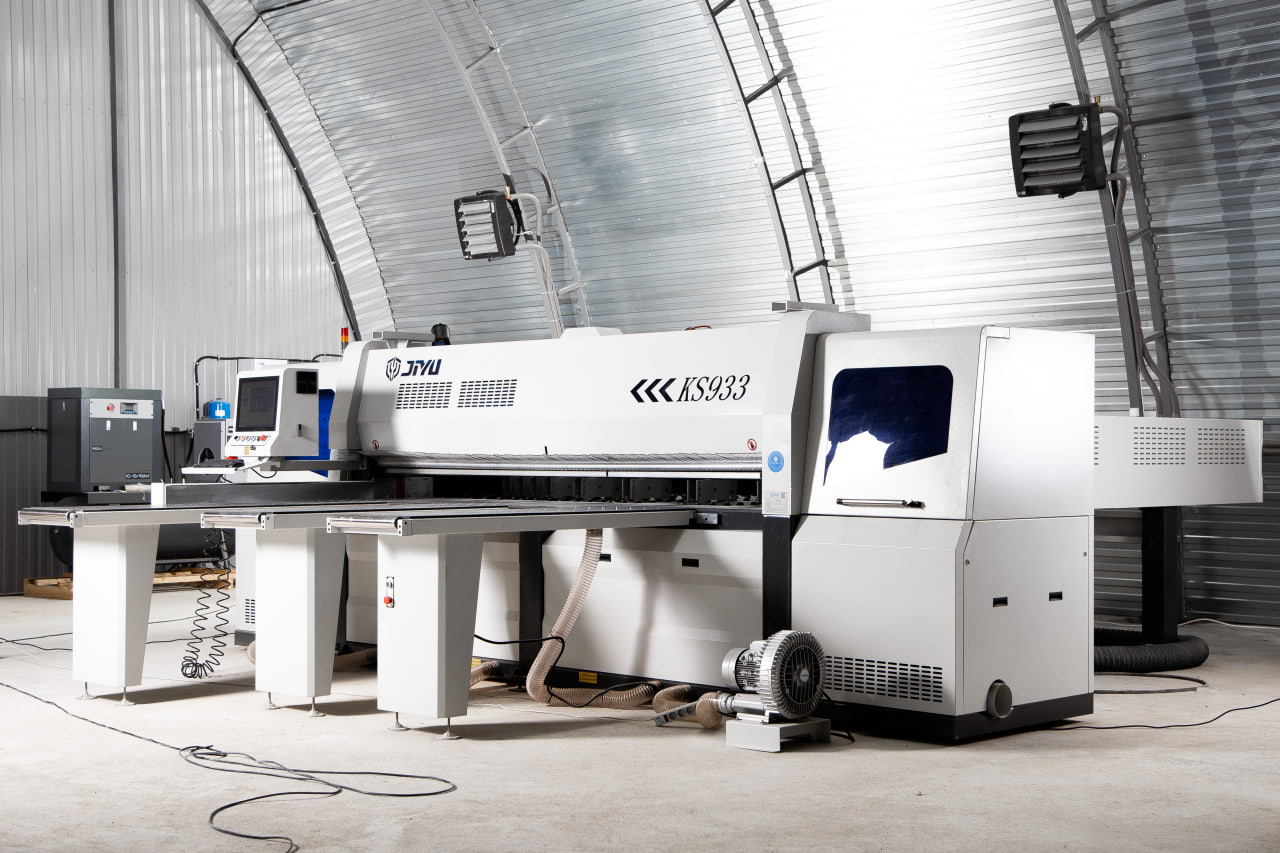

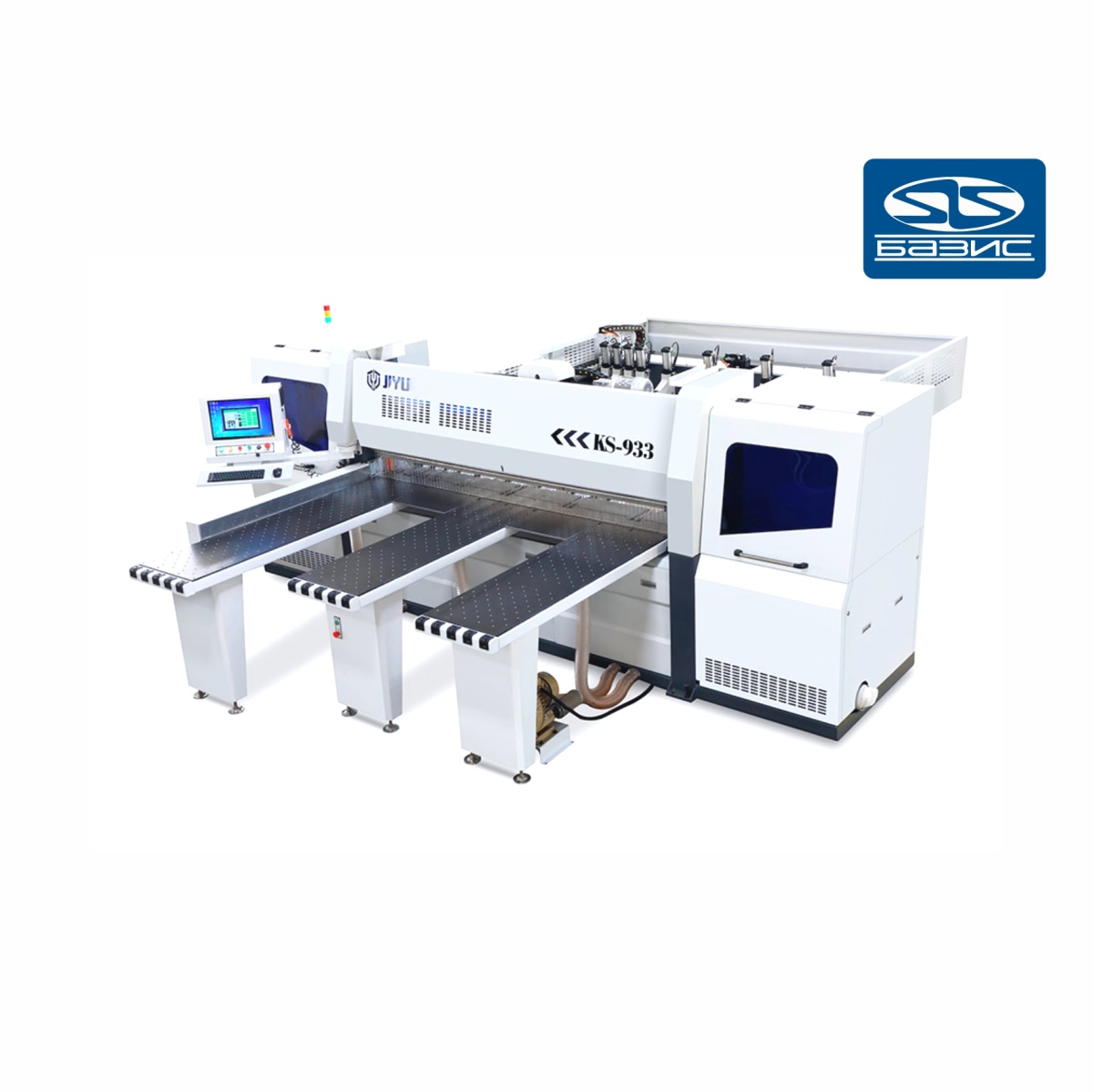

Предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Высокая точность: идеальное сочетание управления редуктором и реечного привода обеспечивает точность распиливания в пределах ±0,15 мм.

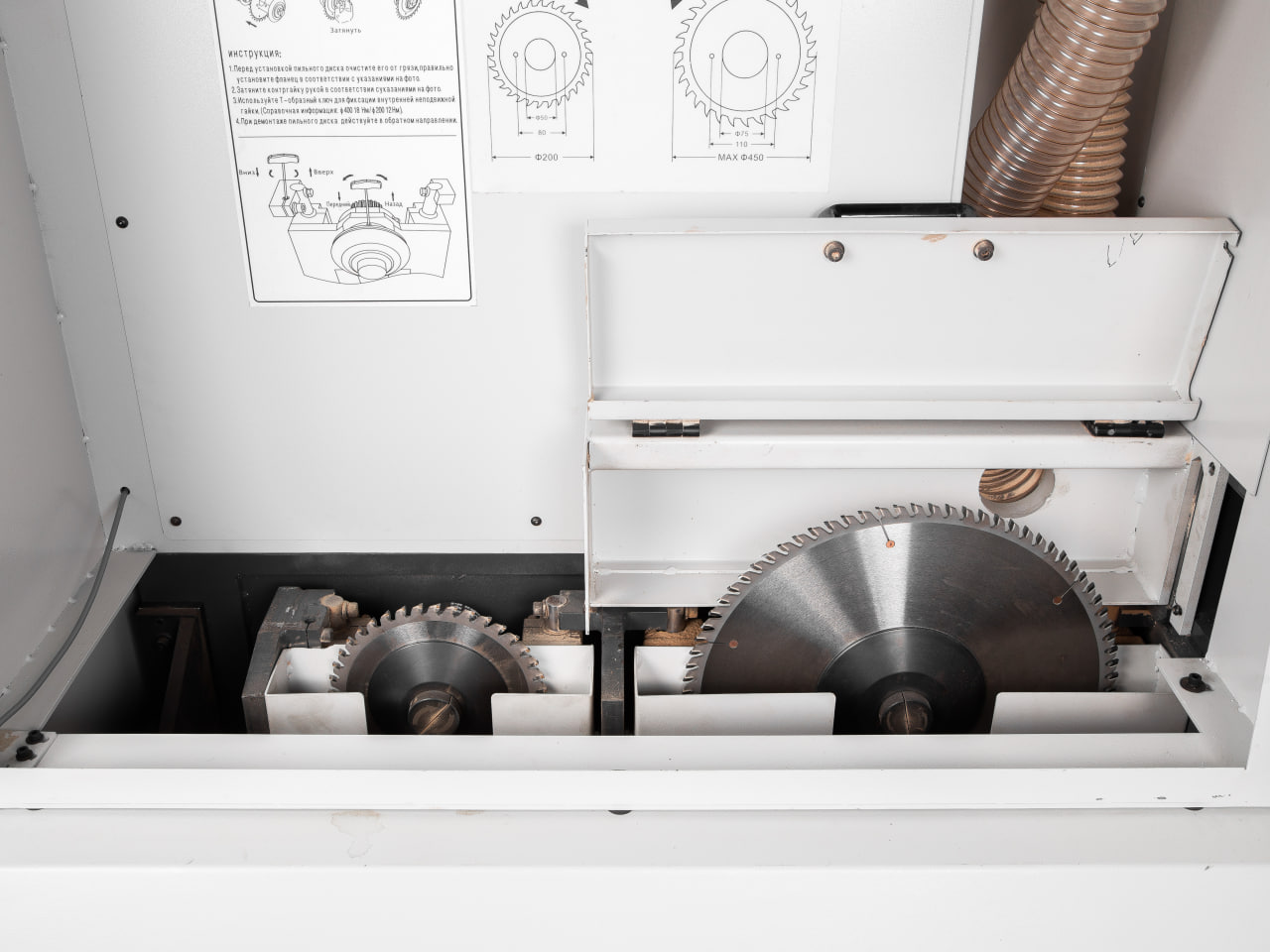

Основная и подрезная пила имеют разные привода и могут опускаться и подниматься независимо друг от друга. Мощность основного привода 18 кВт, в совокупности с подрезным 2 кВт, обеспечивает высокую скорость и стабильность процесса раскроя материала

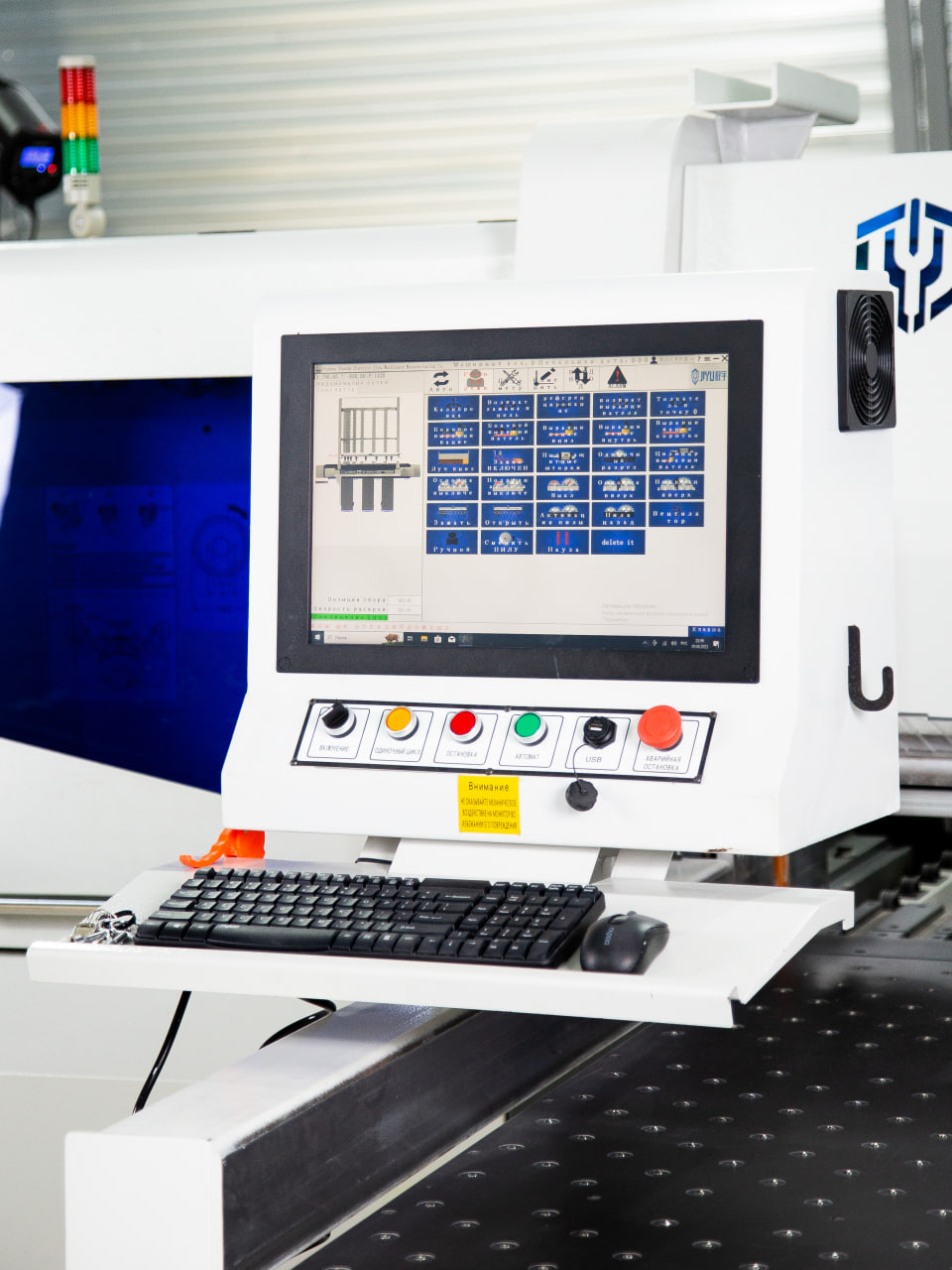

Система управления ЧПУ позволяет редактировать план распиловки и управлять им, а также интегрироваться с различным программным обеспечением для раскроя и автоматизации производства, работать с системами штрих-кода.
Модель |

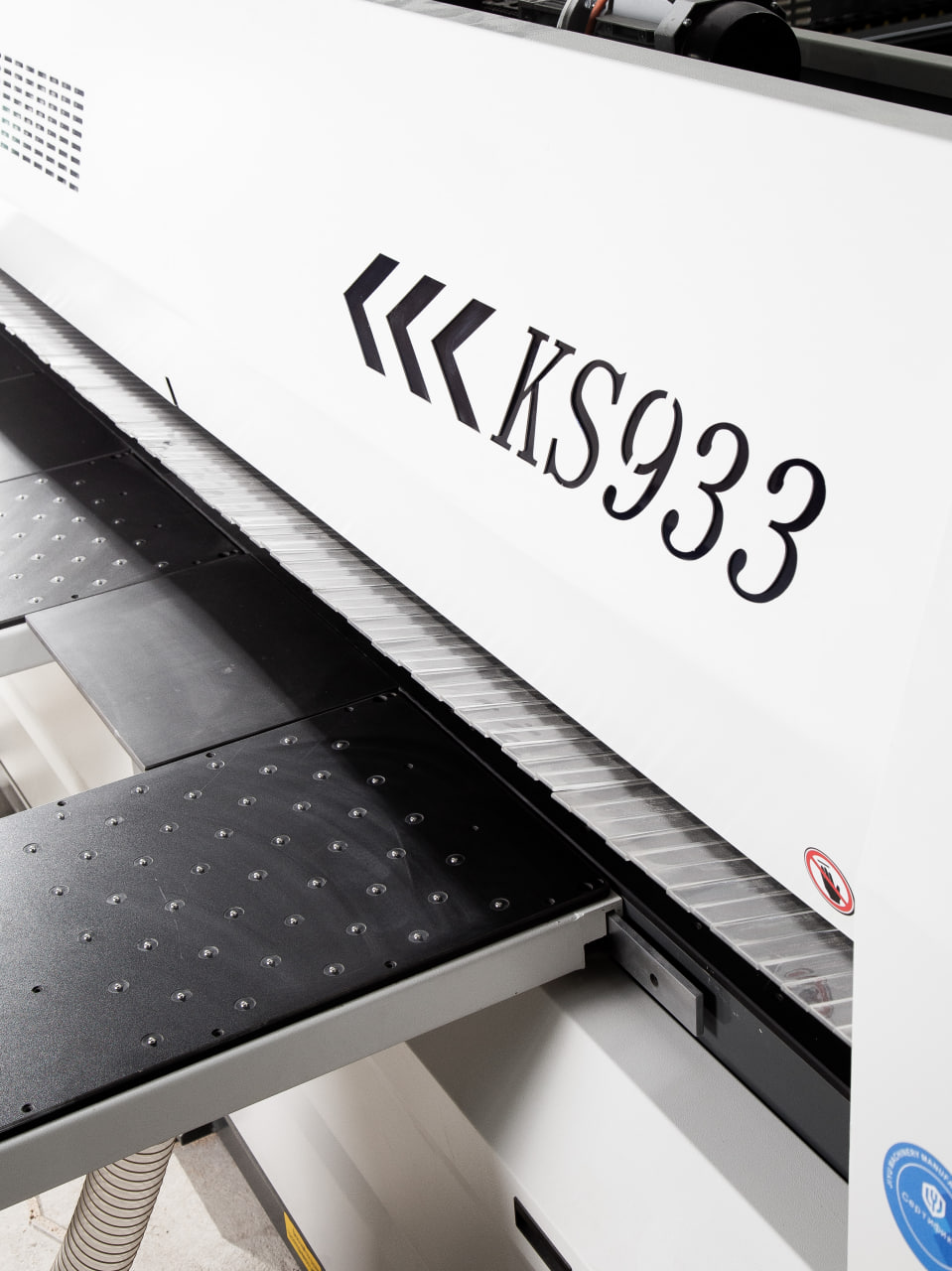

Ks933 |
Длина раскроя, мм |
3200 |
Габаритные размеры |
5600*6500*2100 мм |
Скорость пильной каретки, м/мин |
0-100 |
Мощность двигателя основной пилы |
18 кВт |
Мощность двигателя подрезной пилы |
2 кВт |
Общая мощность |
23.5 кВт |
Вес |
6500 кг |
Размер раскроя, мм |
3200 |
Высота раскроя, мм |
100-120 |
Способ позиционирования |
Automatic |
Точность позиционирования, мм |
±0.02 |
Точность раскроя, мм | ±0.15 |
Диаметр основной пилы, мм | 400-450 |
Посадочное отверстие основной пилы, мм | 75 |
Количество оборотов основной пилы, об/мин | 4100 |

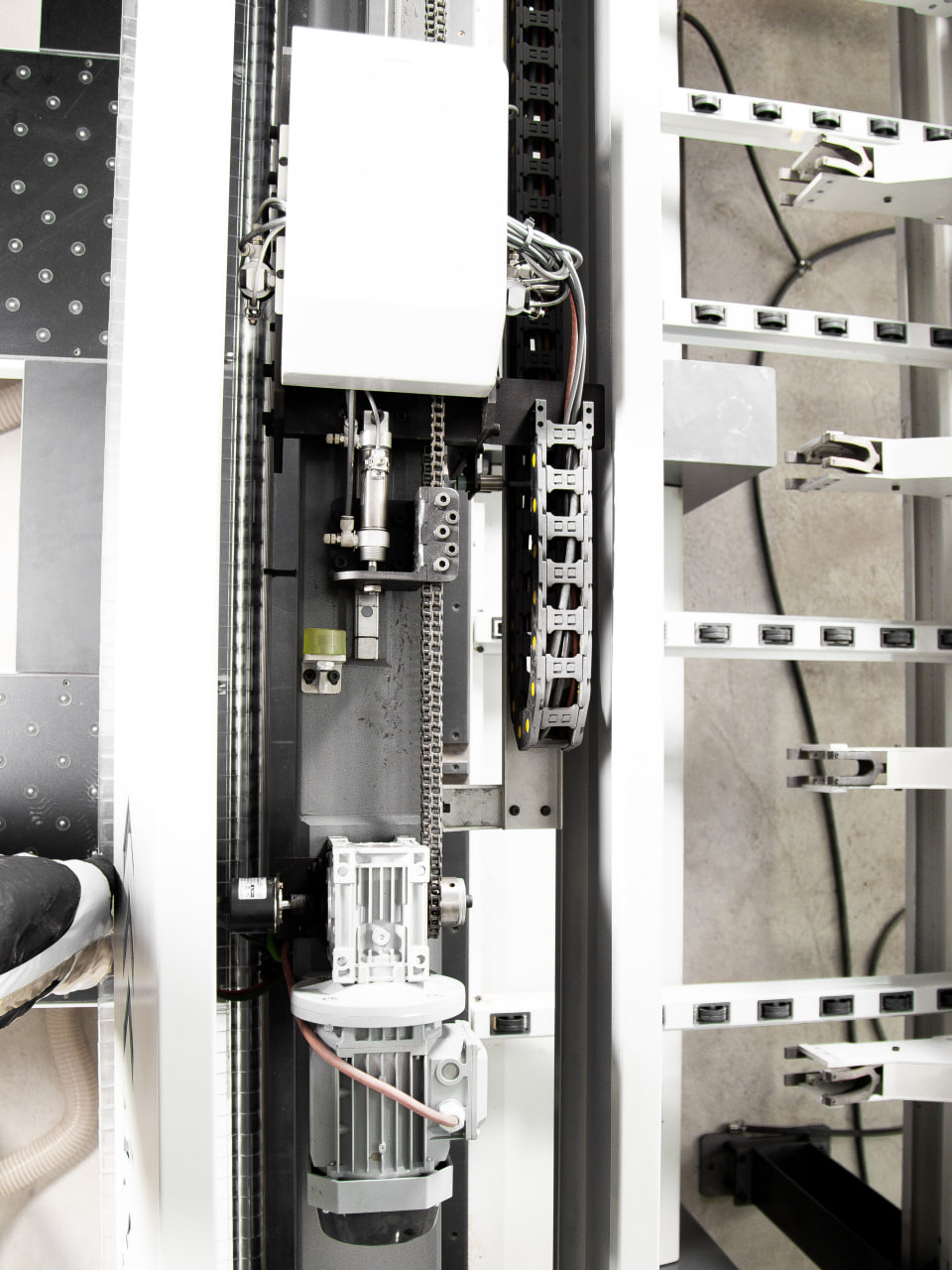

Мощность двигателя пильной каретки | 2.0 кВт |

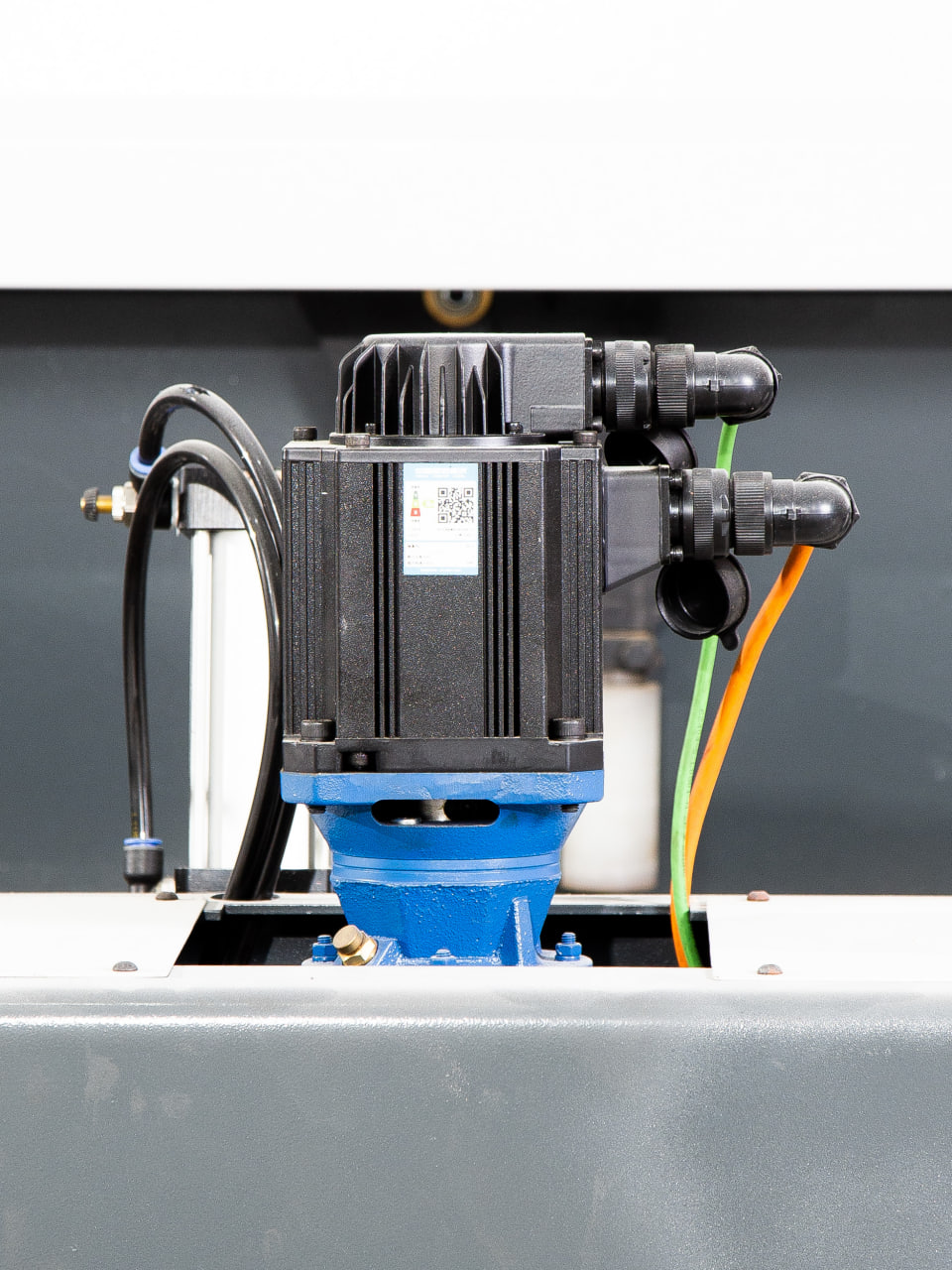

Серводвигатель толкателя | 2.0 кВт |
Диаметр подрезной пилы, мм | 200 |
Посадочное отверстие подрезной пилы, мм | 50 |
Количество оборотов подрезной пилы, об/мин | 6200 |
Скорость толкателя, м/мин | 0-100 |
Холостой ход, м/мин | 0-120 |
Рабочее давление воздуха | 0.6-0.8 МПа |
Мощность двигателя нагнетателя воздуха | 3 кВт |
Допуск в пределах 1 м от стойки, мм | 0.02 |

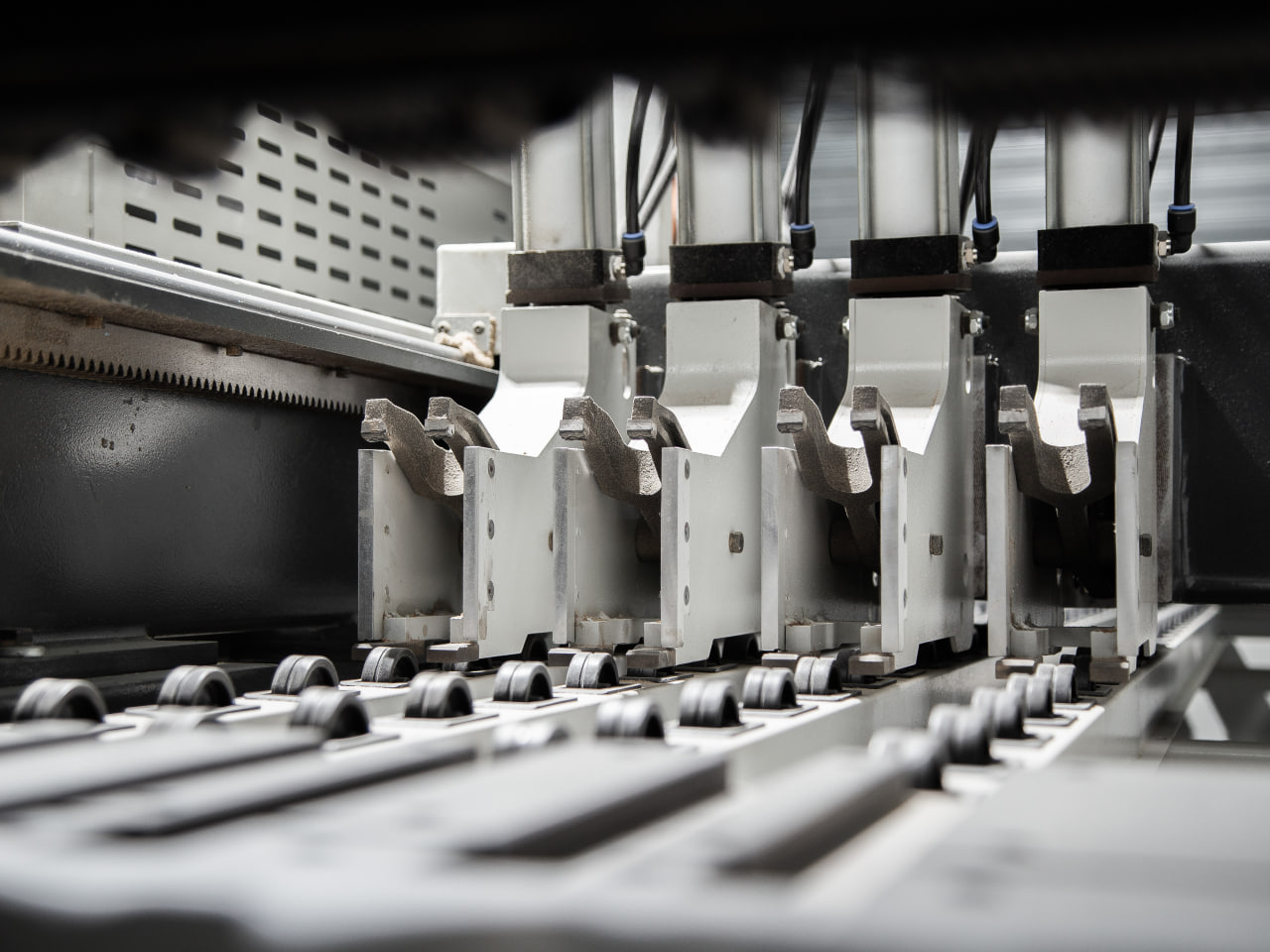

Способ прижима материала | Пневматические захваты |

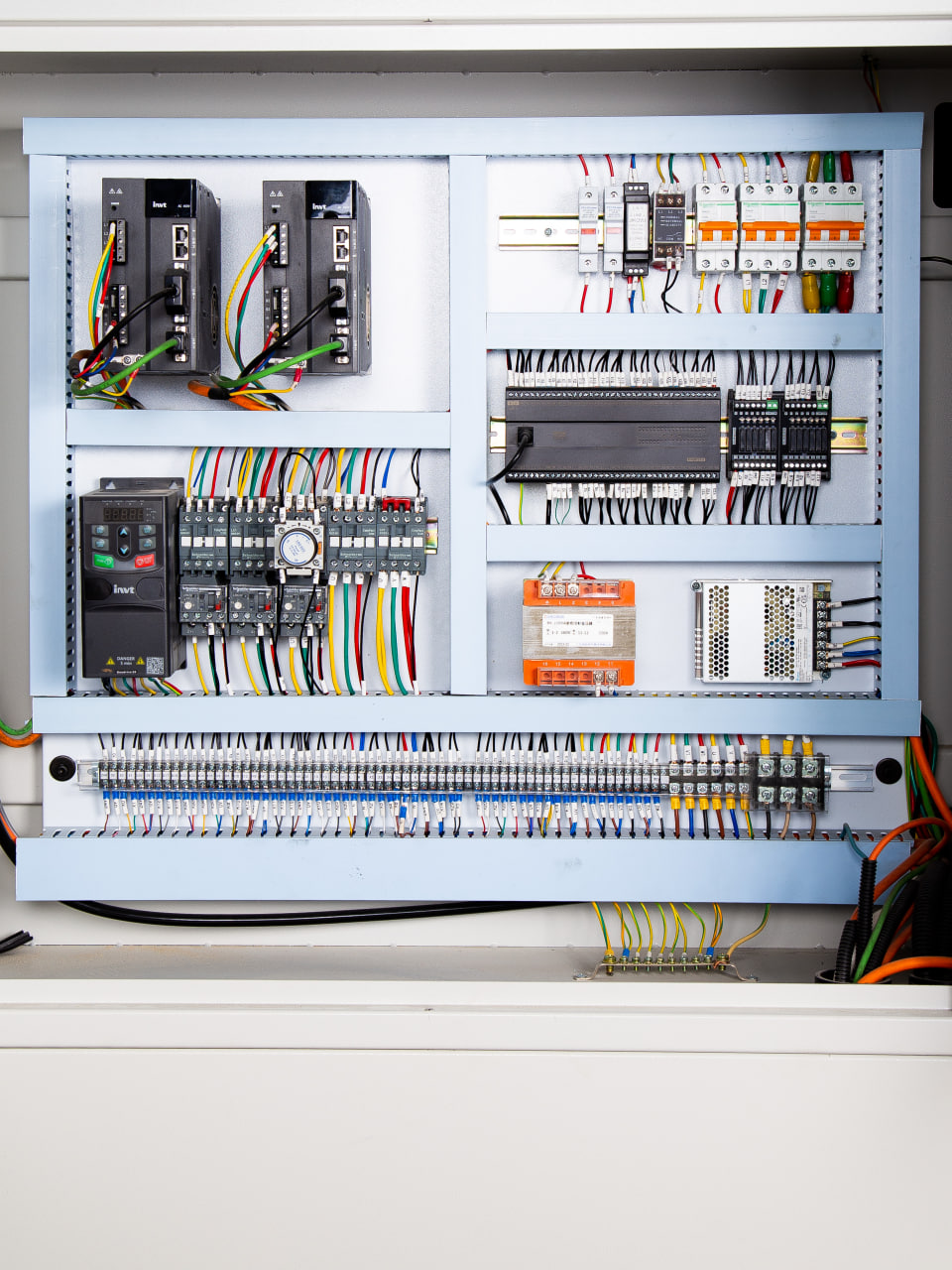

PLC | FATEK |
Низковольтовые электрические | Schneider |
Промежуточные реле, контакторы | Schneider |
Двигатели | Igarashi / XL |
Инвертор, Серово моторы | INVT |
Переключатели,кнопки управления | KNDELE |
Электромагнитные клапаны | AirTAC / Easun |
Пневмоцилиндры | AirTAC / TODI |
Монитор | JIKEWEI |
Прецизионная стойка | Precision Rack |
Промышленный компьютер | JIKEWEI |
Вес, кг | 6500 |
Габаритные размеры, мм | 5600*6500*2100 |
