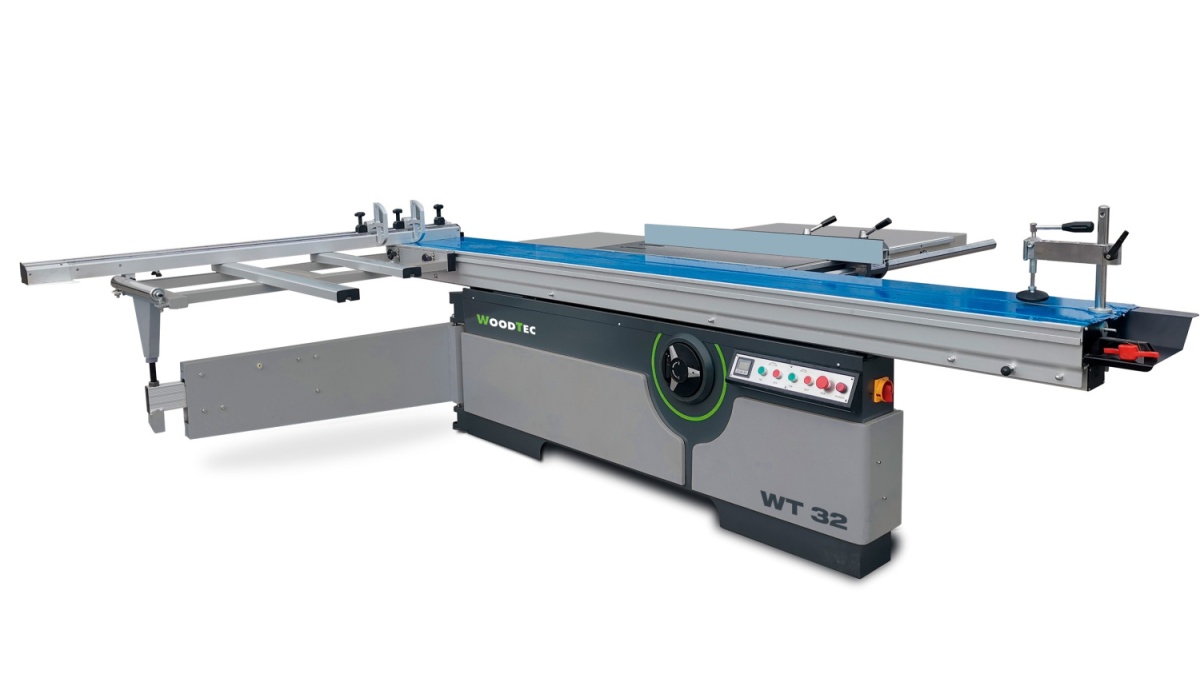

Форматно-раскроечный станок WoodTec WT-32
Артикул: 63928
- Длина подвижного стола: 3200 мм
- Мощность: 6,5 кВт
- Вес: 850 кг
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
Станина
Тяжелая стальная станина обладает высокой виброустойчивостью. В основании конструкции станины используются толстостенные трубы прямоугольного сечения и металлический лист. Это обеспечивает долгую стабильную работу и огромный ресурс станка

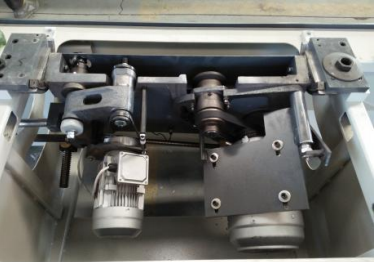

Пильный узел
Пильный узел, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

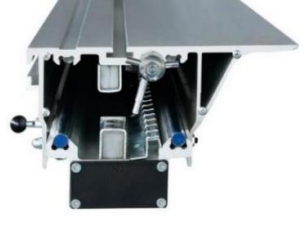

Роликовая каретка
Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

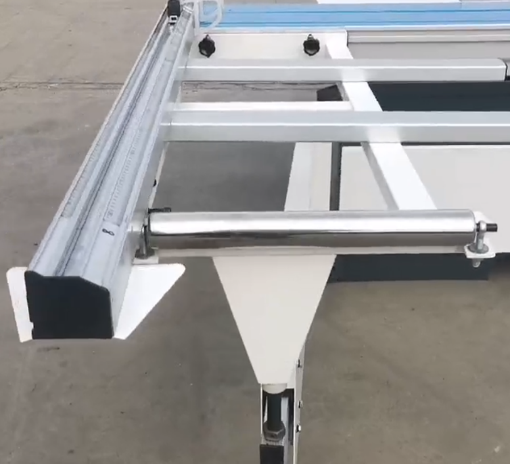

Конструкция опорного стола
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Металлический закатной ролик на торце стола облегчает загрузку материала

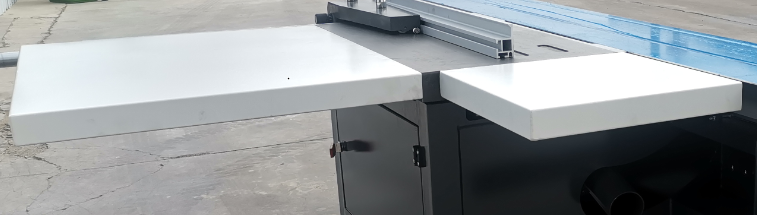

Дополнительные столы
Полноформатные столы справа и на выходе детали увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака. Размер стола справа: 1050*845 мм, стола на выходе: 500*520 мм.
Параллельный упор
Для удобства настройки параллельный упор оснащен винтовым механизмом точной регулировки размера, что обеспечивает юстировку упора с точностью до мм.
Эксцентриковый прижим
В базовую комплектацию входит эксцентриковый прижим, позволяющий надежно фиксировать деталь.

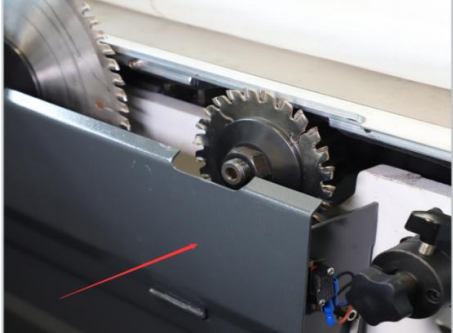

Настройка подрезной пилы
Система настройки соосности подрезной пилы позволяет точно и быстро выставить соосность пил, а также сохранить их положение в процессе работы. Так же кожух защиты пил оснащен концевым выключателем, при открытии кожуха вращение пил останавливается немедленно.

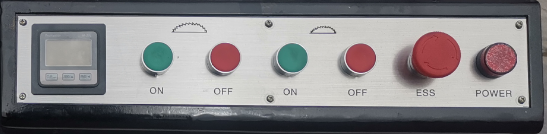

Пульт управления
Позволяет оператору быстро включить и выключить привода пил. Оснащен цифровым дисплеем, отображающим угол наклона пильного узла. Также на панели расположена аварийная кнопка, что в экстренной ситуации просто необходимо для мгновенного выключения станка
