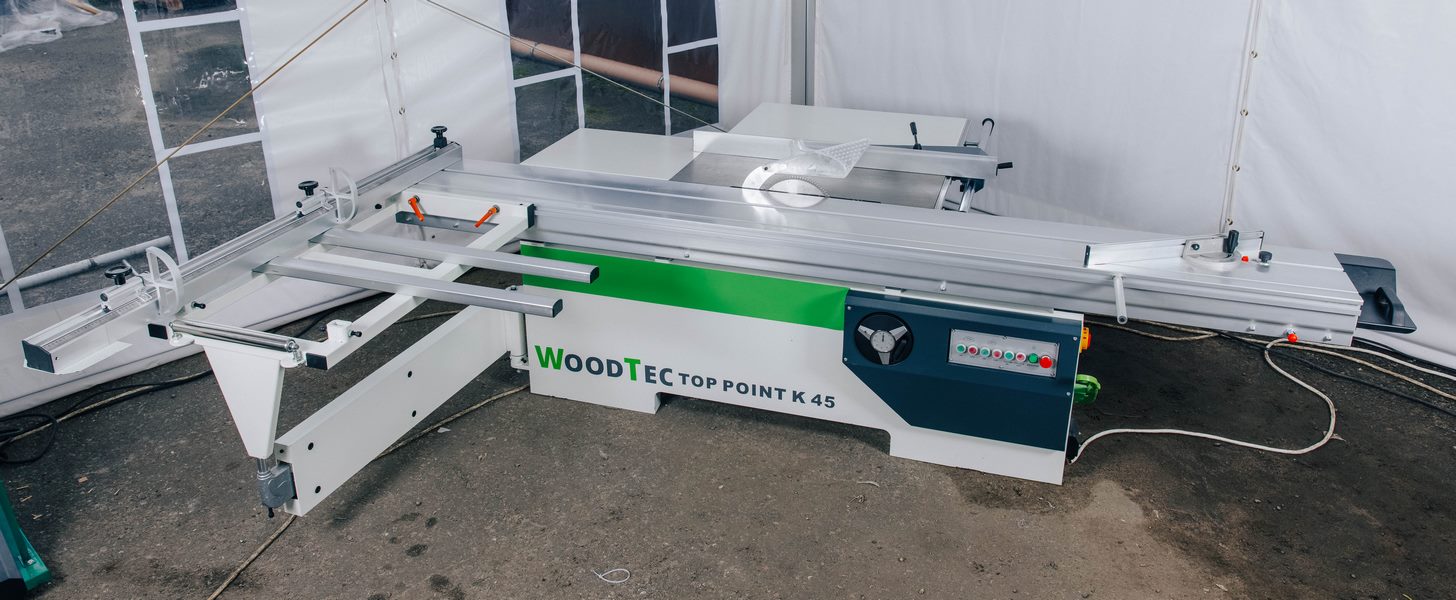

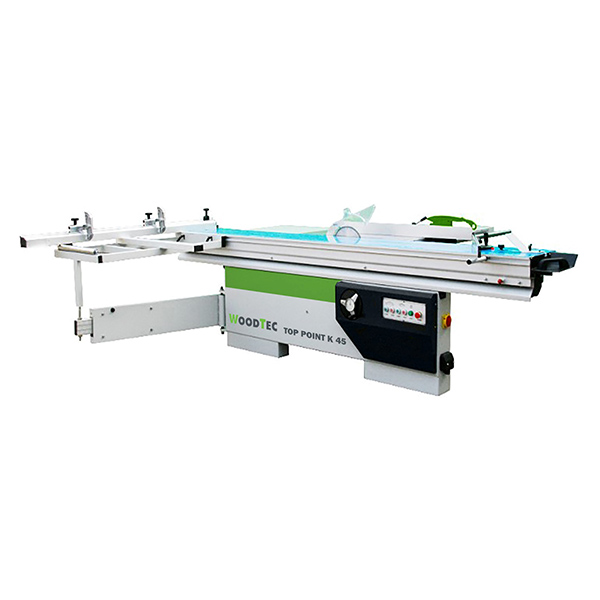

Форматно-раскроечный станок WoodTec TOP POINT K-45

Краткие характеристики:

Длина подвижного стола:

- 3200 мм

Мощность:

- 6,25 кВт

Вес:

- 630 кг

Прайс-лист (.xls 0 Kb)

2 582 417 ₸ 1 857 528 ₸

Заказать

Назначение

Форматно-раскроечный станок TOP POINT K-45 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов.

Применение

Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.

Схема обработки

Конструктивные особенности

**МАССИВНАЯ СТАНИНА**

Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом.

**РОЛИКОВАЯ КАРЕТКА**

Роликовая каретка, шириной 375 мм, со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

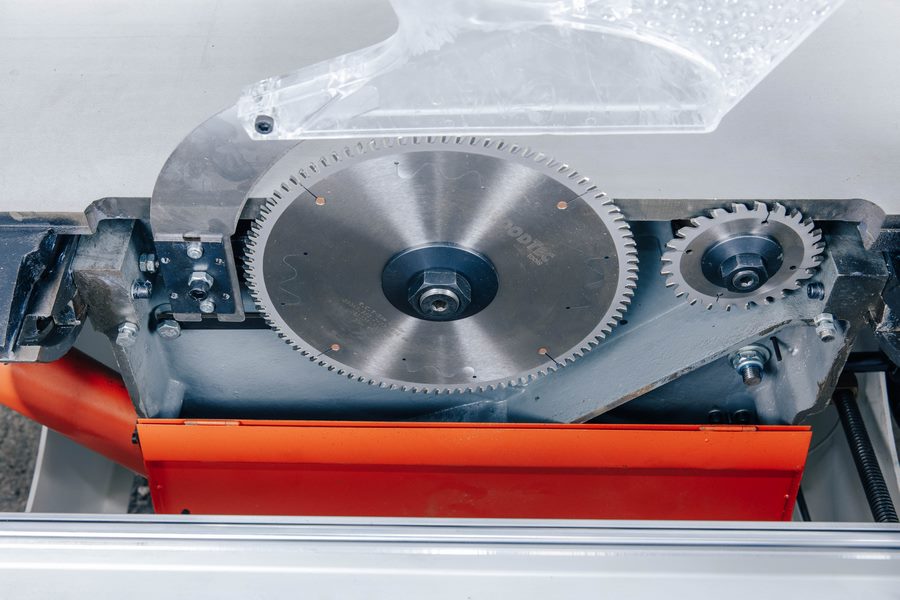

**ПИЛЬНЫЙ УЗЕЛ**

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел имеет независимые двигатели на основную и подрезную пилы, и жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.

**ПОПЕРЕЧНАЯ ЛИНЕЙКА**

Поперечная линейка - телескопическая, выполнена из качественного многогранного профиля, шкала спрятана внутри профиля, флажковые упоры имеют жесткую фиксацию. Сама линейка жестко крепиться к поддерживающему столу. Все это позволяет станку сохранять точно установленные размеры при работе и перенастройках.

**ПУЛЬТ УПРАВЛЕНИЯ**

Панель управления проста и лаконична. На ней установлены кнопки включения и выключения основной и подрезной пилы, кнопка аварийной остановки станка.

Так же на панели дополнительно установлены кнопки включения/выключения аспирацией, что позволяет подключить к станку аспирационную установку.

**НАСТРОЙКА ПИЛ**

Удобная настройка работы подрезной и основной пил на боковой стенке станка. Станок оснащен смазочным устройством.

**ЗАЩИТНЫЙ КОЖУХ**

Станок имеет в своей комплектации защитный кожух, расположенный на расклинивающем ноже, который обеспечивает качественное пылеудаление.

**СИСТЕМА СМАЗКИ**

Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем/опускание пильных агрегатов.

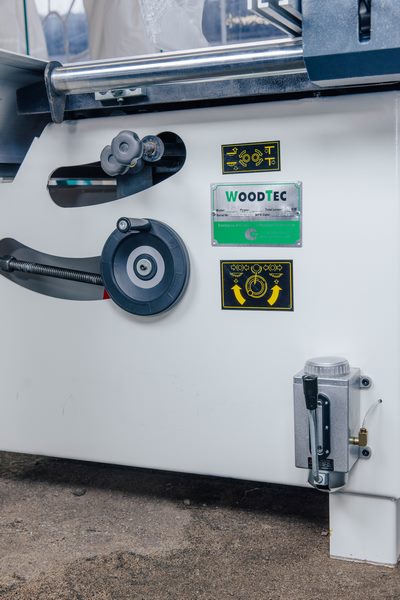

**ИНДИКАЦИЯ УГЛА НАКЛОНА ПИЛЬНОГО УЗЛА**

Станок оснащен системой наклона пильного узла до 45°. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.

Длина подвижного стола, мм	3200
Ход подвижного стола, мм	3100
Ширина подвижного стола, мм	375
Угол наклона пилы, °	45
Наибольший диаметр пилы, мм	300
Высота пропила, мм	80 (45° макс. 55 мм)
Диаметр подрезного полотна, мм	120
Диаметр шпинделя пилы, мм	30
Диаметр шпинделя подрезного полотна, мм	20
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм	1100
Двигатель, кВт	5,5
Двигатель подрезного устройства, кВт	0,75
Скорость пилы, об/мин	4000 / 6000
Скорость подрезного полотна, об/мин	7000
Питающее напряжение, В	380 (50 Гц / 3 л.с.)
Общая установленная мощность, кВт	6,25
Габаритные размеры:
Длина, мм	3250
Ширина, мм	3150
Высота, мм	900
Вес (нетто), кг	630

Руководство пользователя	1 шт
Станок	1 шт
Упаковка	Фанерный короб

Место 1
Длина, мм	2150
Ширина, мм	1080
Высота, мм	1000
Вес, кг	500
Место 2
Длина, мм	3300
Ширина, мм	460
Высота, мм	220
Вес, кг	130
Общий вес, кг	630
Общий обьем, м³	2,63
