Размер рабочего стола: 800 х 420 мм
Наибольшая нагрузка на стол: 500 кг
Мощность электродвигателя главного привода: 5,5 / 7,5 кВт
Вес: 4300 кг

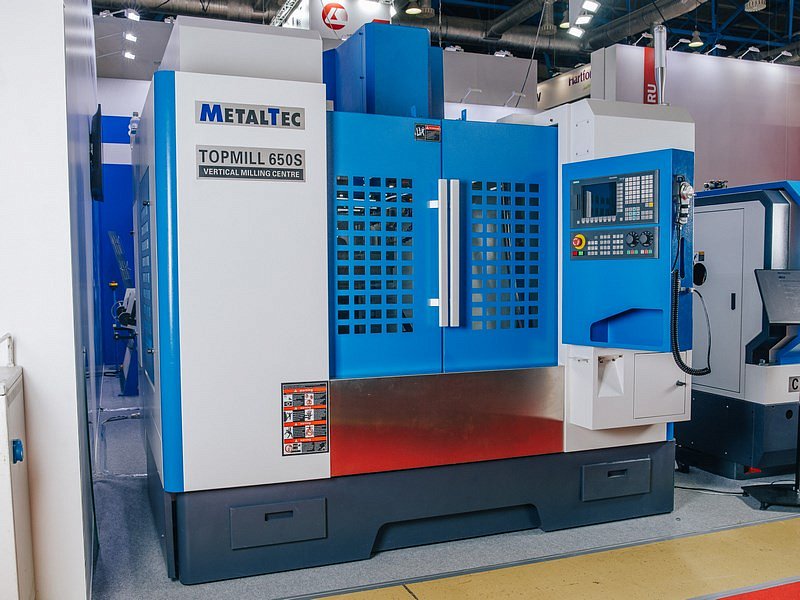

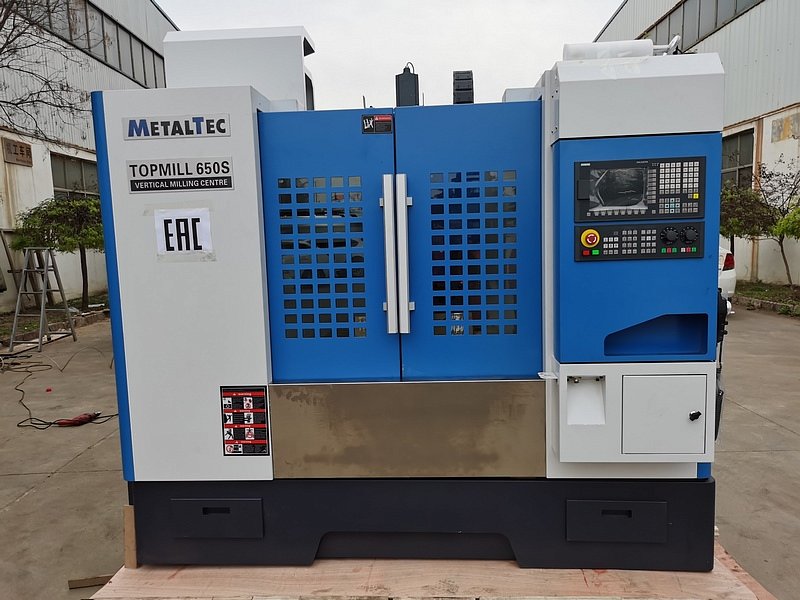

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

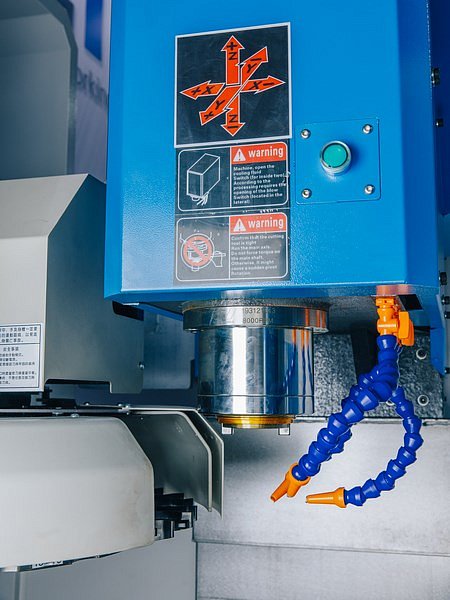

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань).

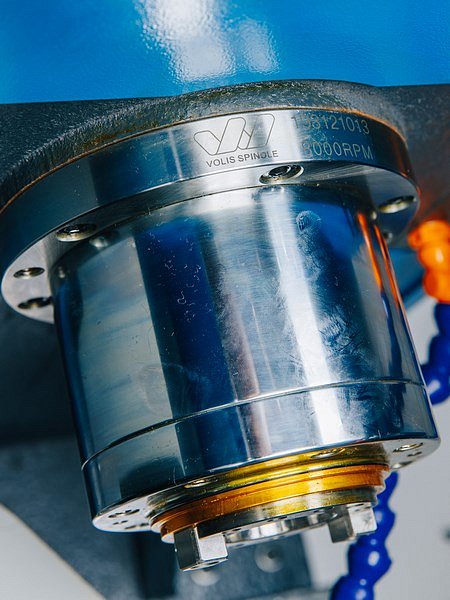

Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

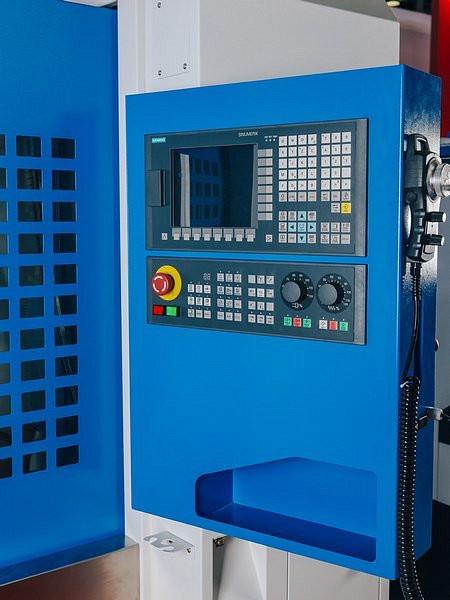

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
Модель | TOPMILL 650S |
Размеры рабочего стола, мм | 800 x 420 |
Наибольшая нагрузка на стол, кг | 500 |
T-пазы стола, мм | 18 x 80 x 5 |
Перемещение по оси X, мм | 650 |
Перемещение по оси Y, мм | 450 |
Перемещение по оси Z, мм | 510 |
Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 - 660 |
Расстояние от шпинделя до колонны, мм | 470 |
Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
Шарико-винтовые пары, X / Y / Z | 4012 / 4012 / 4012 / Класс точности P4 |
Обороты шпинделя, об/мин | 8000 |
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7,5 |
Тип хвостовика инструмента | ВТ40 |
Емкость магазина инструмента | 24 |
Максимальный вес устанавливаемого инструмента, кг | 15 |
Максимальный диаметр устанавливаемого инструмента, мм | 100 |
Максимальная длина устанавливаемого инструмента, мм | 300 |
Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 20 000 |
Серводвигатели SIEMENS, X/Y/Z, нм |
7,5 / 7,5 / 15 |
Скорость обработки, мм/мин | 1 - 10 000 |
Точность позиционирования, мм | ± 0,005 |
Повторяемость, мм | ± 0,003 |
Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
Общая установленная мощность, кВт | 9 - 11 |
Давление воздуха, МПа | 0,6 |
Шпиндель / BT40 | POSA VOLIS (Тайвань) |
Магазин автосмены инструмента / BT40 - 24T | OKADA (Тайвань) |
ШВП по оси Х / 4012 / P4 | HIWIN (Тайвань) |
ШВП по оси Y / 4012 / P4 | HIWIN (Тайвань) |
ШВП по оси Z / 4012 / P4 | HIWIN (Тайвань) |
Подшипник винтовой / NSK / FAG (Япония) | |
Муфта | |
Насос-кулант / Китай | Китай |
Автоматическая система смазки / Китай | Китай |
Пневмосистема / AirTac (Тайвань) | AirTac (Тайвань) |
Линейные направляющие квадратного сечения по оси Х / 45 мм | HIWIN (Тайвань) |
Линейные направляющие квадратного сечения по оси Y / 45 мм | HIWIN (Тайвань) |
Линейные направляющие квадратного сечения по оси Z / 45 мм | HIWIN (Тайвань) |
Поворотный стол (4 ось) с задней бабкой / 170 мм | TJR (Тайвань) |
Длина | 2,3 м |
Ширина | 2,2 м |
Высота | 2,5 м |
Вес | 4300 кг |
Обьем | 13 м³ |
Общий вес | 4300 кг |
Общий обьем | 13 м³ |
