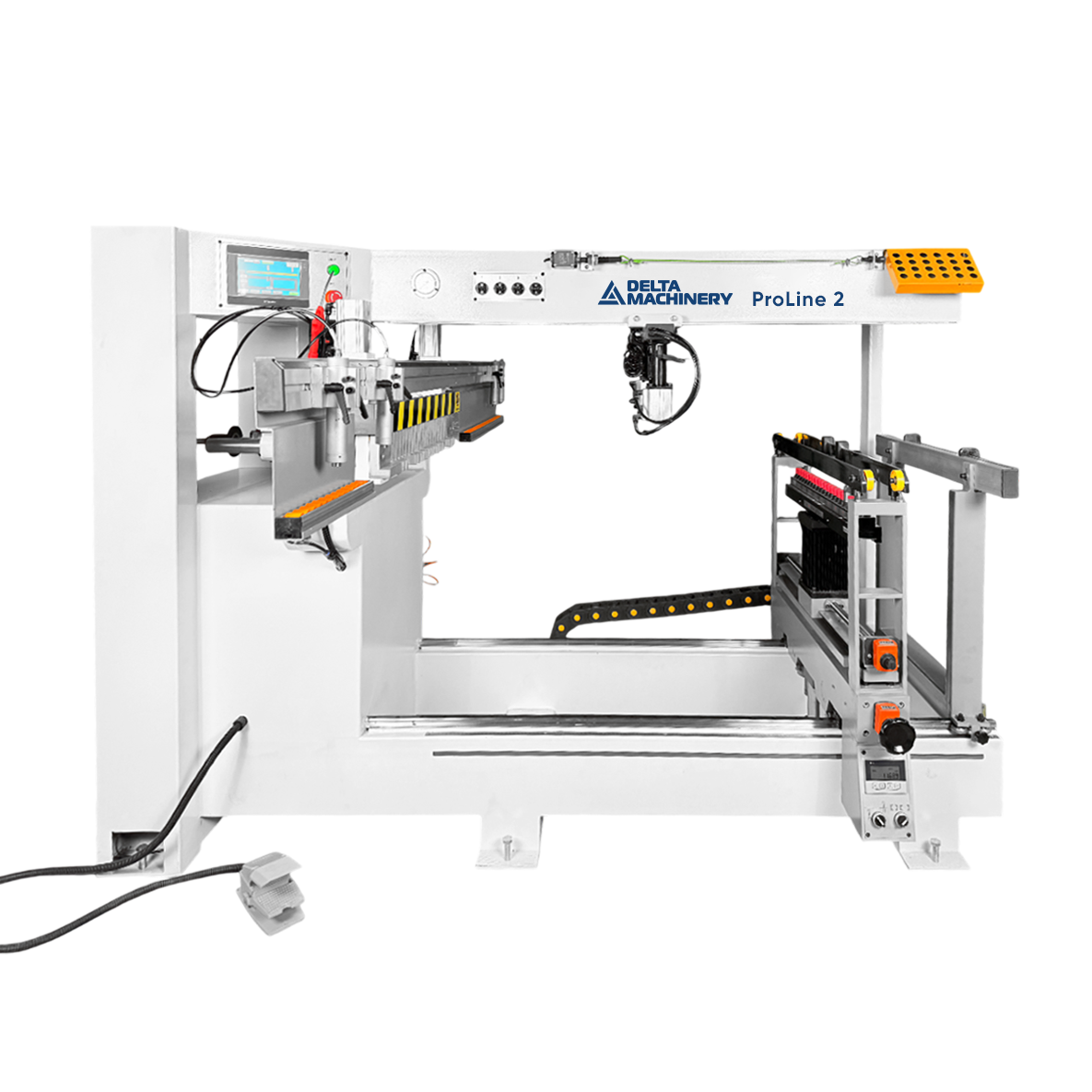

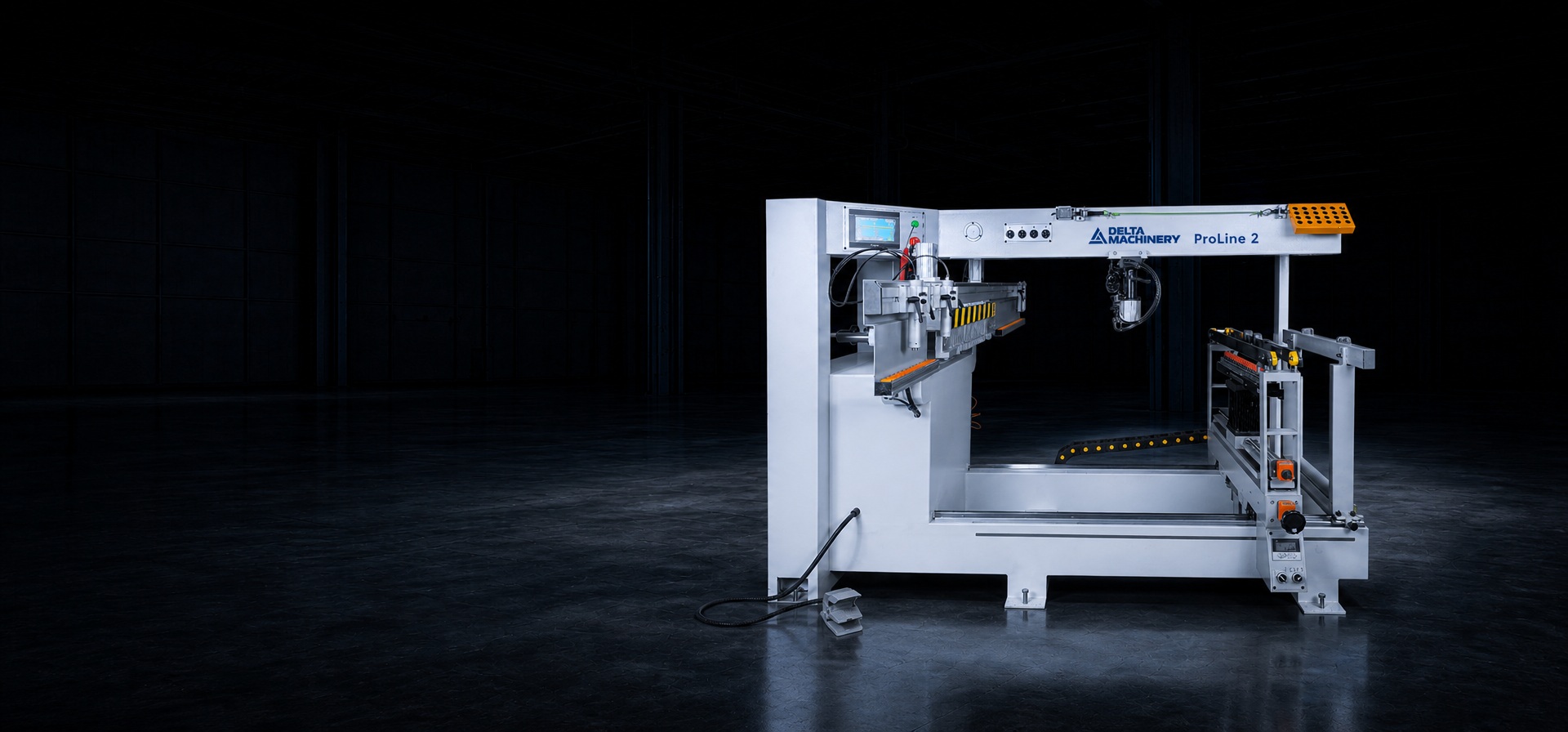

Сверлильно-присадочный станок DELTAMACHINERY DM ProLine 2
Артикул: 01-0028
Макс. глубина сверления, мм: 50
Частота вращения, об/мин: 2840
Назначение
Предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели
Преимущества
- Универсальность присадки за счет наличия горизонтальных и вертикальных траверс
- Поворот вертикальной сверлильной группы на 90°
- Пневмофиксация сверлильных траверс
- Отображение размера на вериткальной траверсе на дисплее+дополнительное дублирование размера по цифровой линейке
- Четыре пневмоупоров

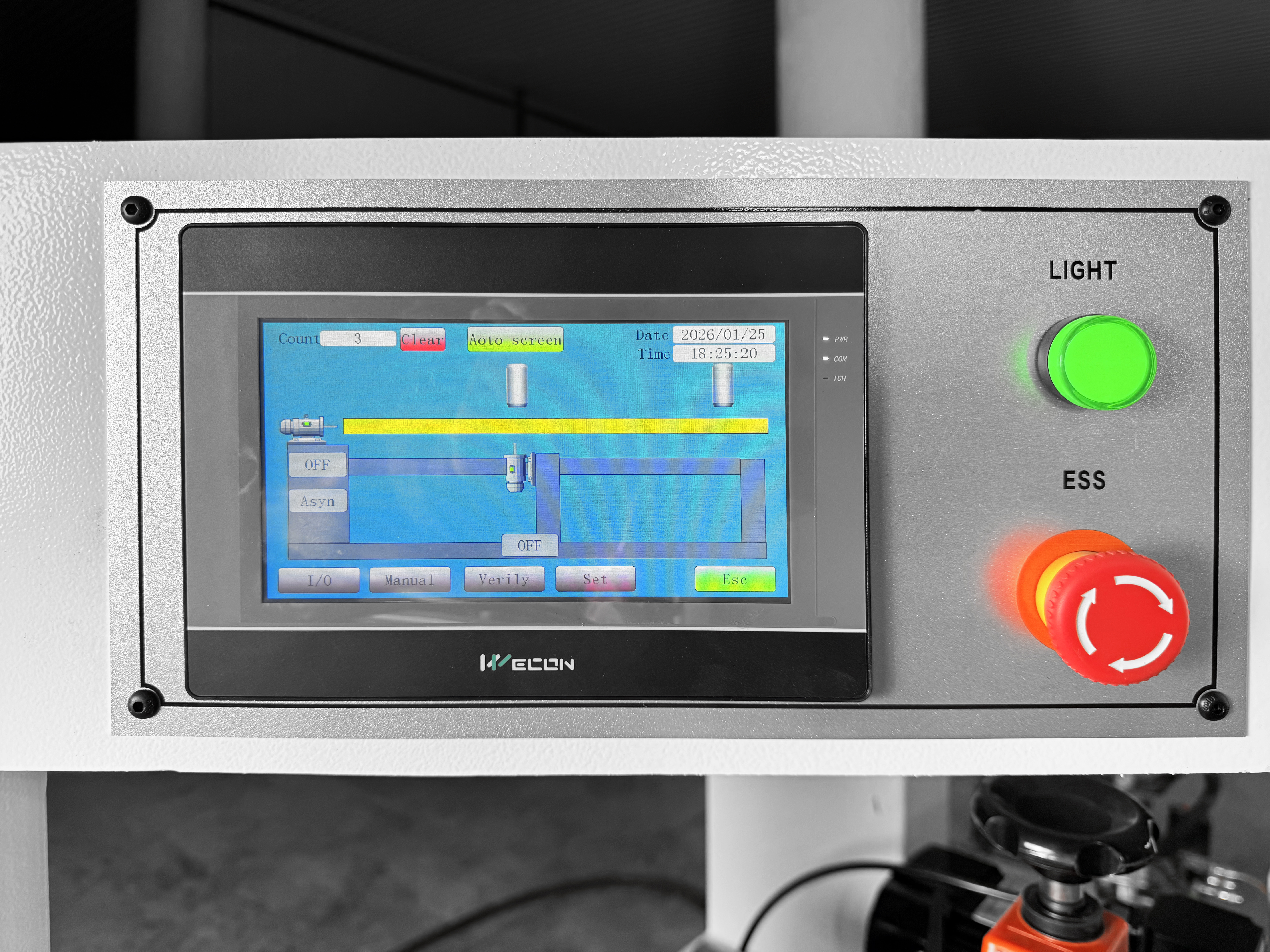

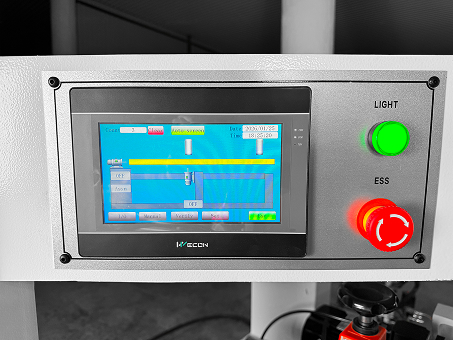

Управление сверлильными траверсами с помощью PLC пульта

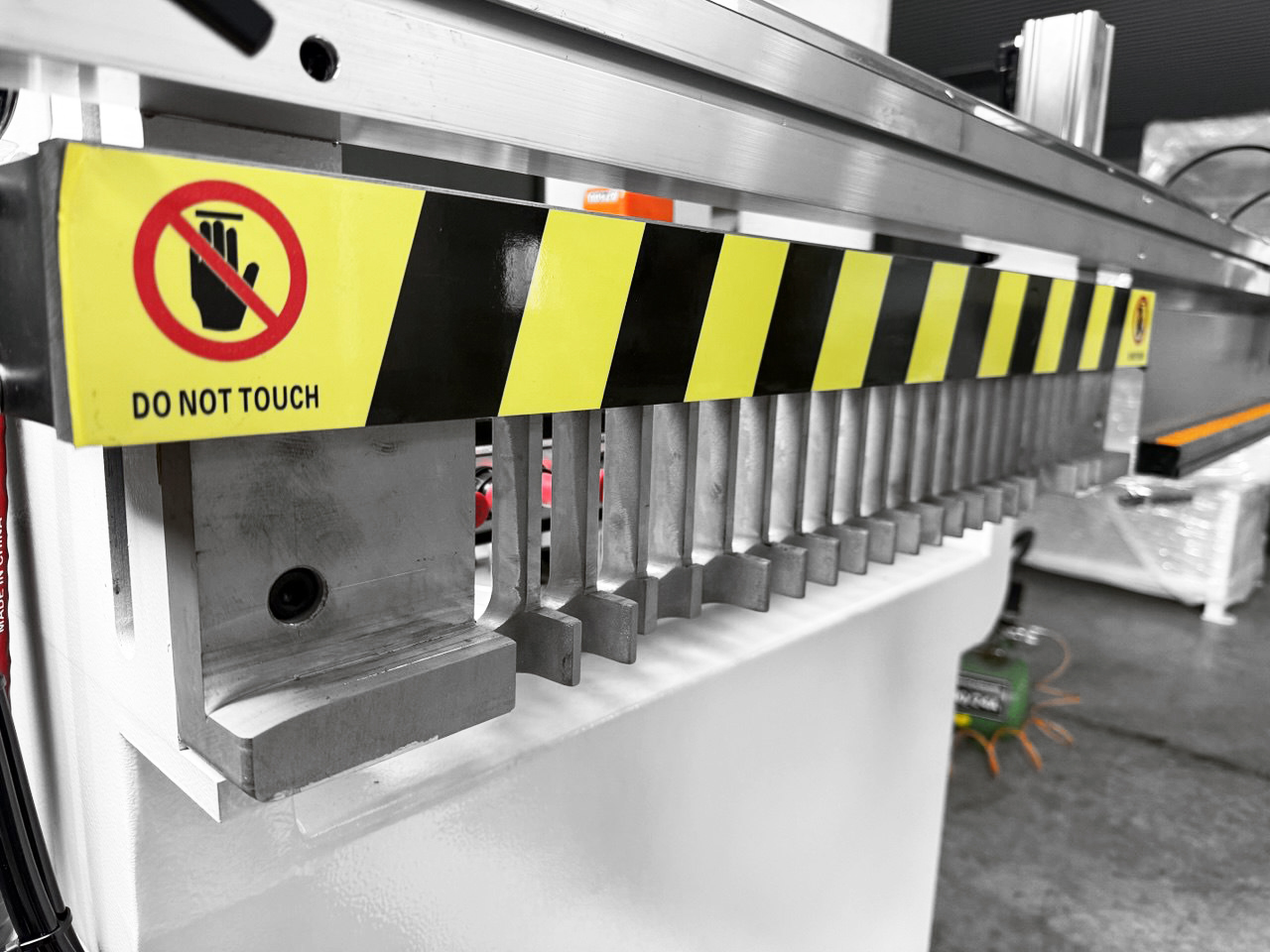

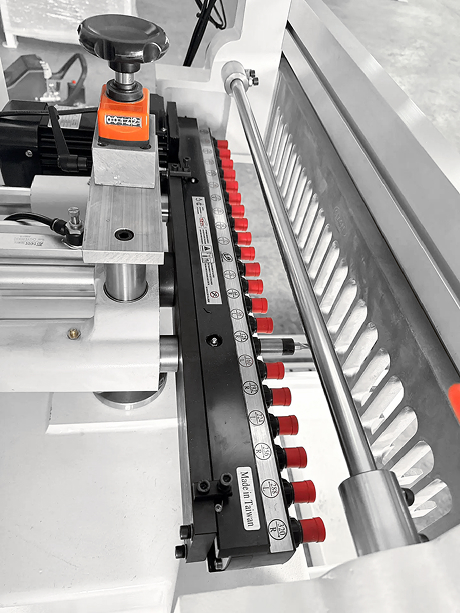

Станок оснащен тремя сверлильными траверсами на каждой из которых 21 шпиндель с шагом 32мм. Одна траверса горизонтальная, для сверления в торец детали и две траверсы вертикальные для сверления в пласть.
Вертикальная сверлильная траверса может легко быть развернуты под 90 градусов, что значительно ускоряет присадку на некоторых типах карт сверления, например на сверлении ряда отверстий под полкодержатели в боковых конструкционных панелях за один проход

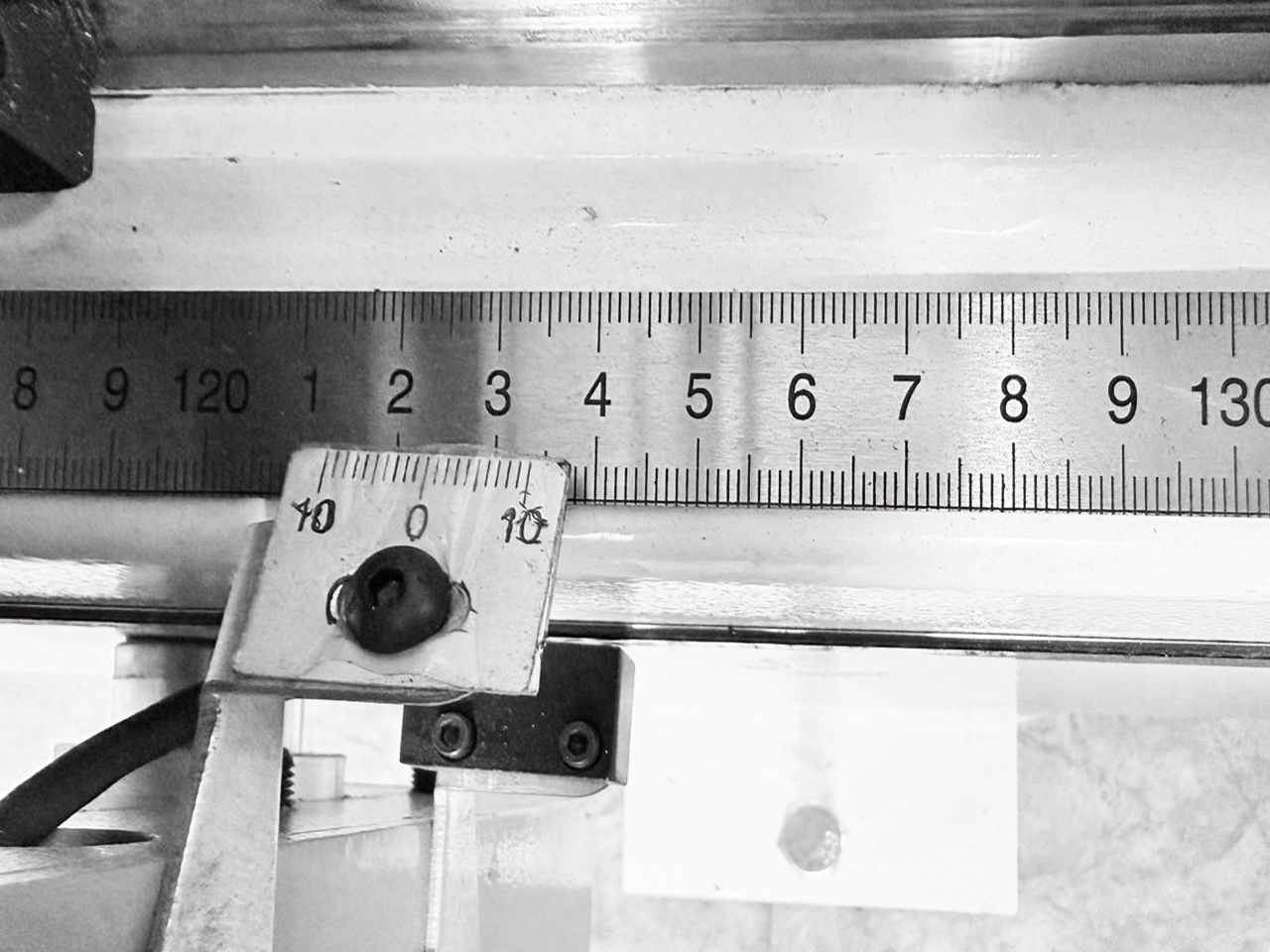

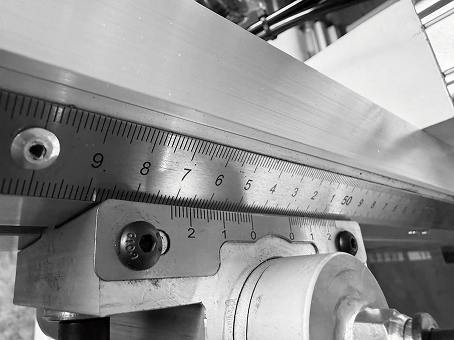

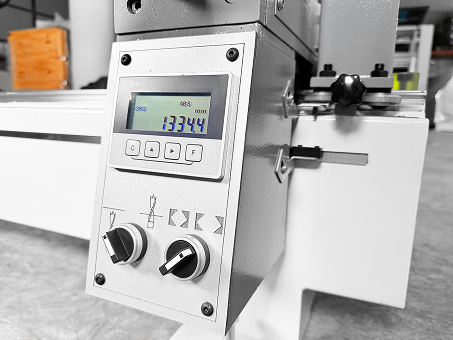

Вертикальные сверлильные траверсы плавно перемещаются по направляющим на заданный размер сверления, индикация размера на электронном табло, дублируется механической цифровой шкалой что позволяет производить двойной контроль точности позиционирования
Фиксация траверсы на заданном размере производится с помощью механического тормоза, активируемого переключателем расположенным рядом с электронным табло

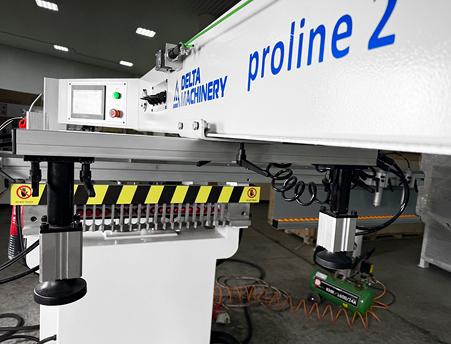

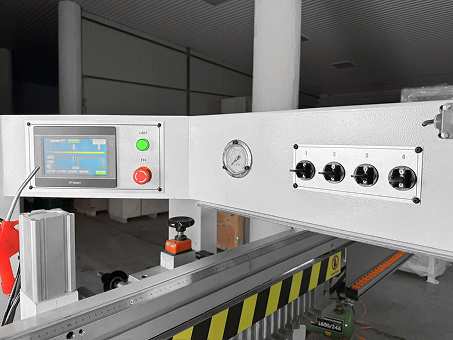

За позиционирование детали по глубине отвечают 2 пневматических упора , выбор необходимых упоров производится с помощью переключателей на центральной панели, что значительно сокращает время позиционирования детали и сокращает время присадки

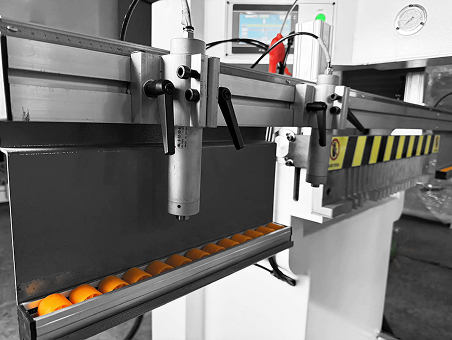

За фиксацию деталей в процессе цикля сверления отвечают 2 регулируемых пневматических прижима

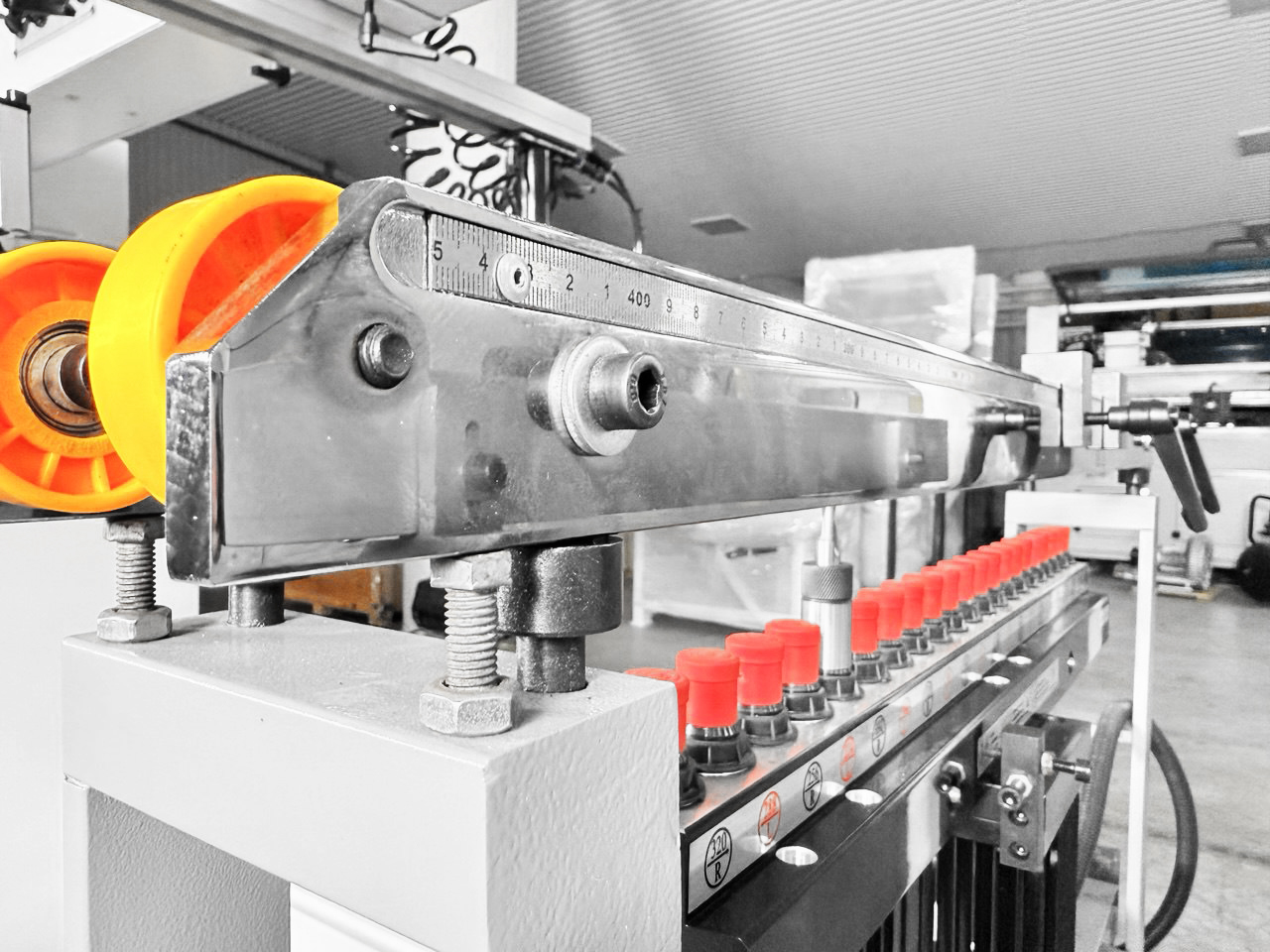

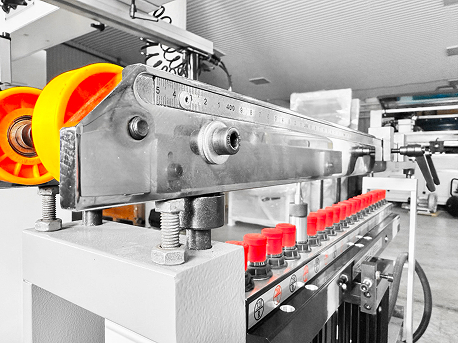

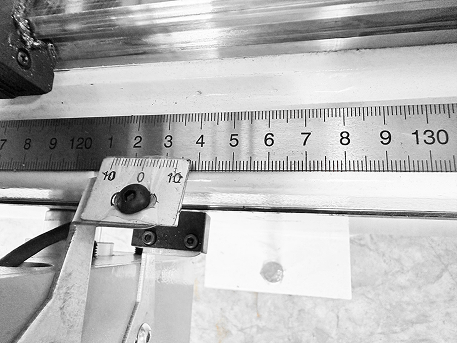

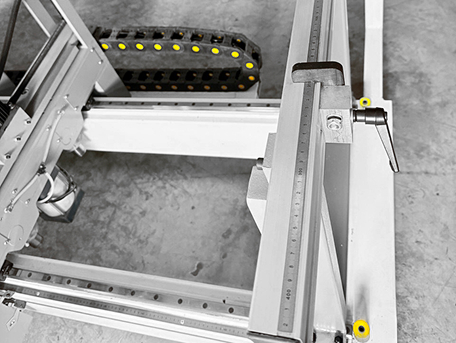

Для обеспечения параллельности сверления узких деталей станок оснащен специальной линейкой со шкалой и перекидными упорами, что позволяет исключить брак при позиционировании узких элементов мебели

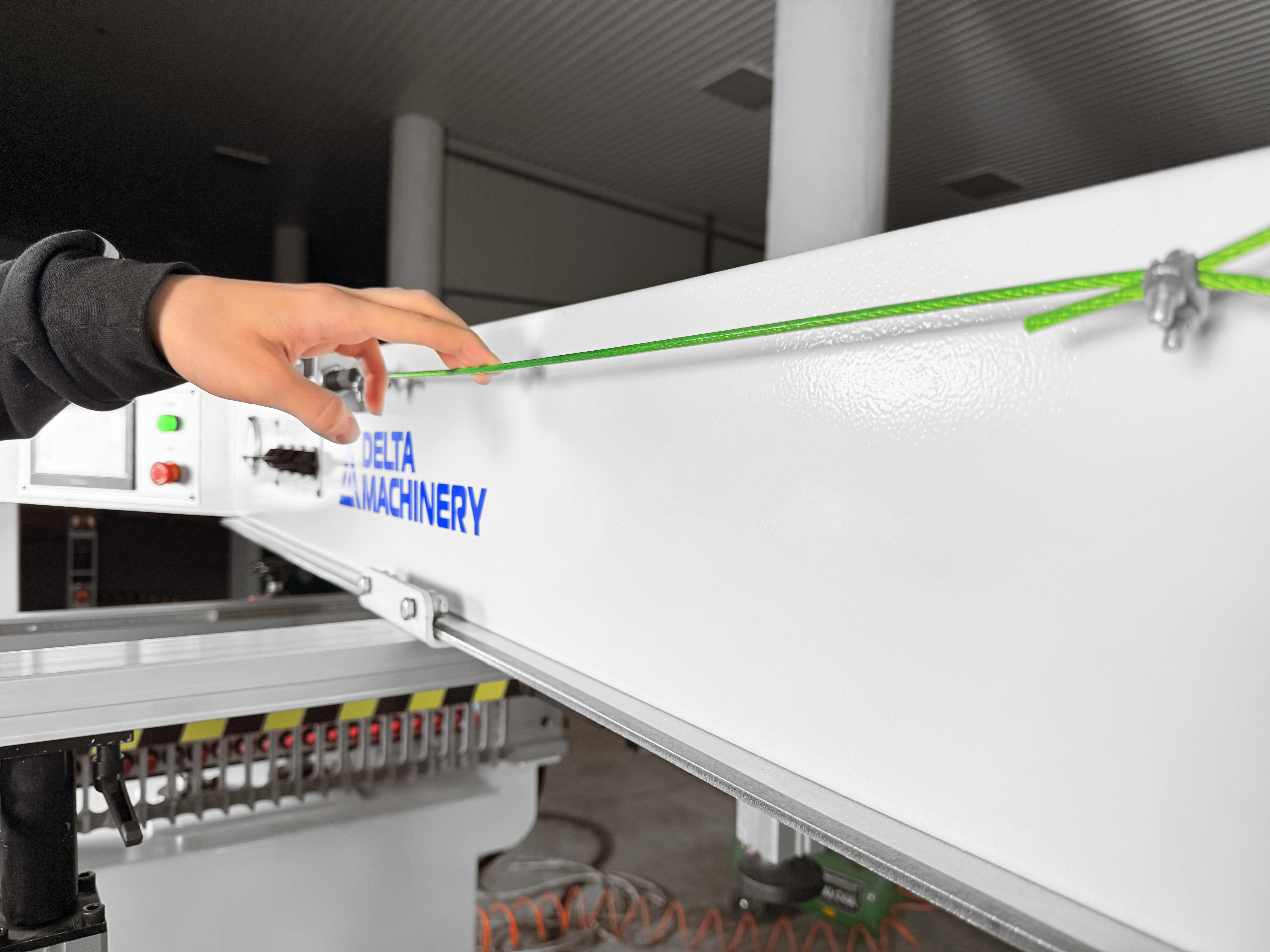

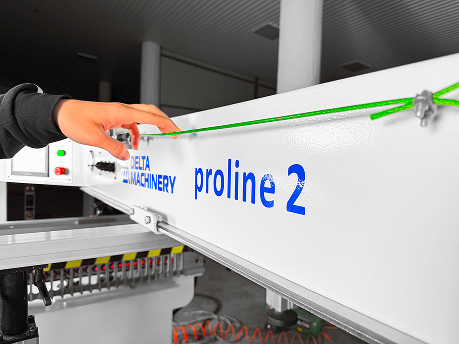

Для обеспечения дополнительной безопасности при работах, на передней части станка, по всей ширине рабочего места оператора проложен аварийный торс отключения станка, это поможет избежать травм или брака при возникновении нештатной ситуации. Оператор всегда сможет быстро произвести аварийное отключение

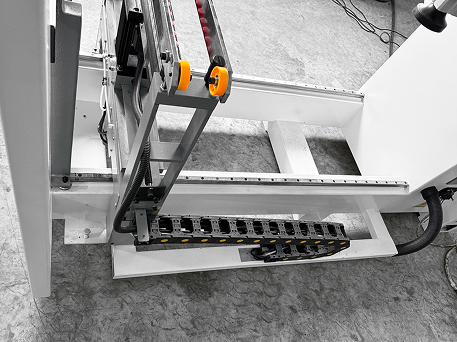

Все силовые и управляющие кабели и шланги скоммутированы в специальной трек-шине, это обеспечивает надежную и безопасную работу сверлильных групп при постоянном перемещении на разные размеры
