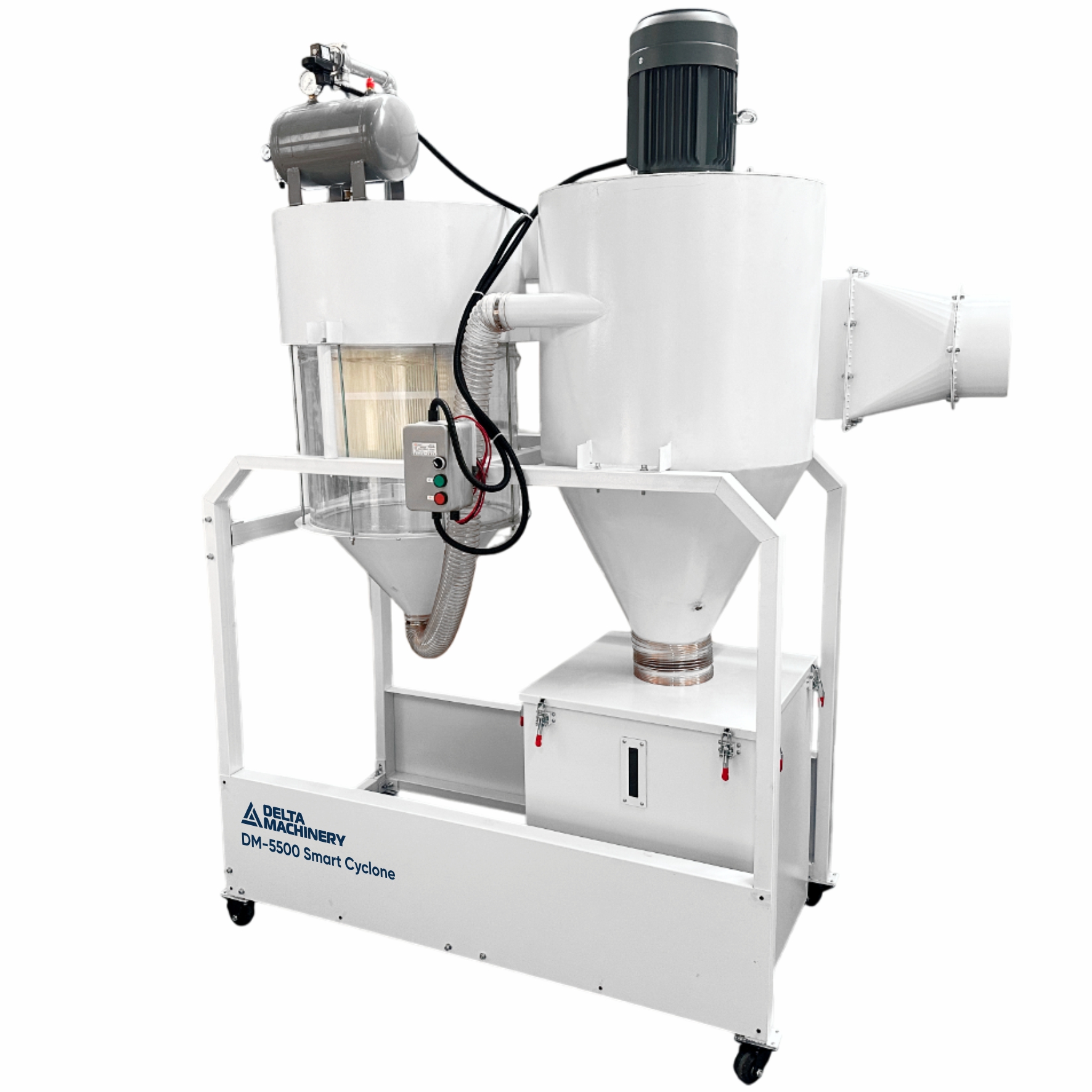

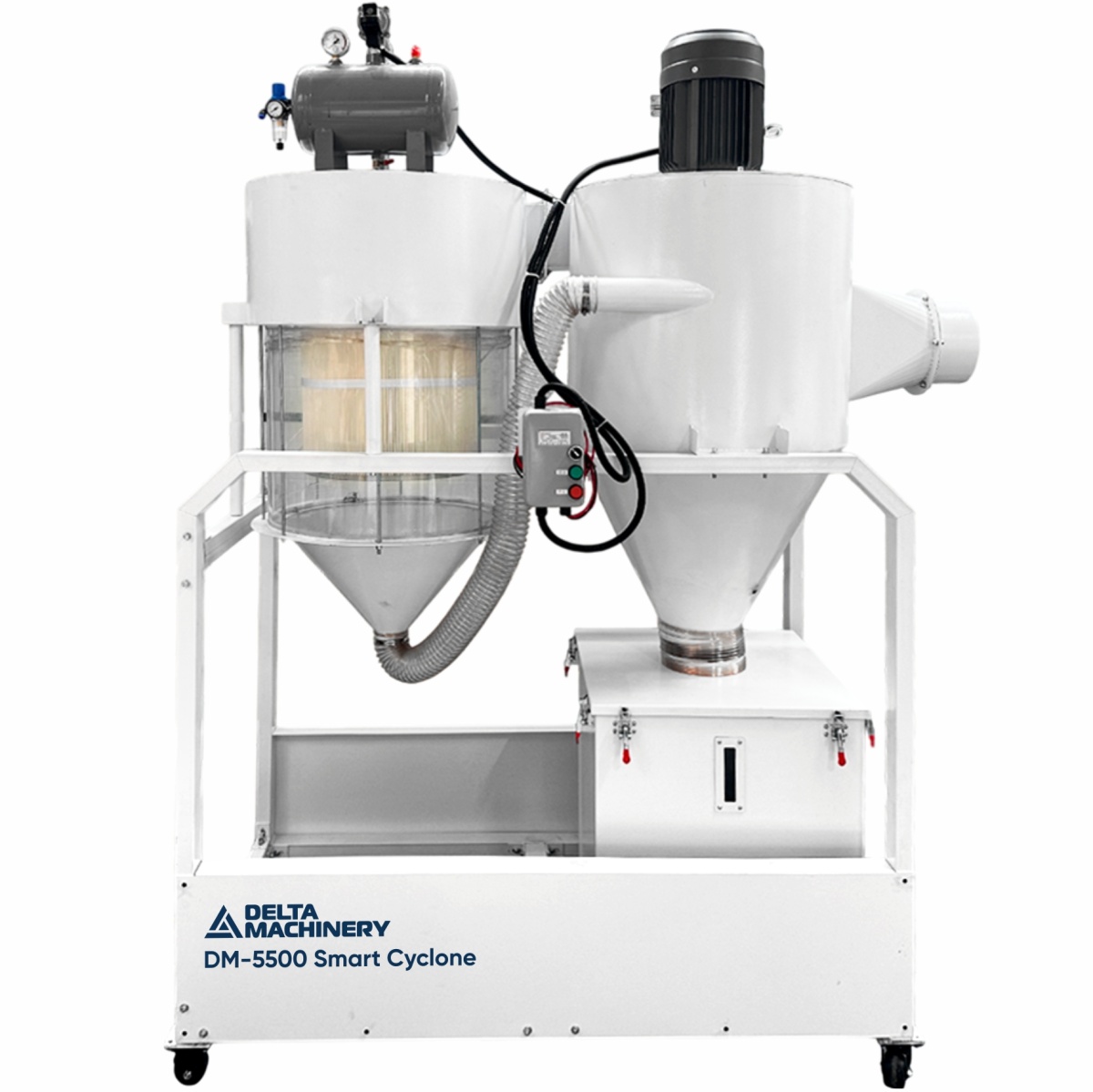

Пылеулавливающий агрегат циклонного типа DELTAMACHINERY DM-5500 Smart Cyclone
Артикул: 05-9728
Производительность вентилятора, м³/ч: 5500
Разрежение вентилятора, Па: 2200
НАЗНАЧЕНИЕ
Аспирационная установка компактного типа c фильтром, оснащенная регенерацией с применением импульсной пневмопродувки предназначена для очистки воздуха от сухой не слипающейся пыли, опилок и стружки.
ПРИМЕНЕНИЕ
Установка применяется для очистки воздуха, забираемого через патрубки в местах обработки, от стружки и пыли получаемой в результате обработки материала методом пиления, фрезерования или шлифования, в составе индивидуальных или централизованных систем, включающих один или группу станков.
Устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах, а также в цехах обработки камня, пластмассы, камня, бумаги и т.п.
ПРЕИМУЩЕСТВА
➤ Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания.
➤ Разделение крупных и мелких отходов обеспечивает долговечность фильтра и эффективность вытяжки.
➤ Мобильность за счет платформы с поворотными колесами.
➤ Компактна по сравнению с аналогичными установками с такой же мощностью.

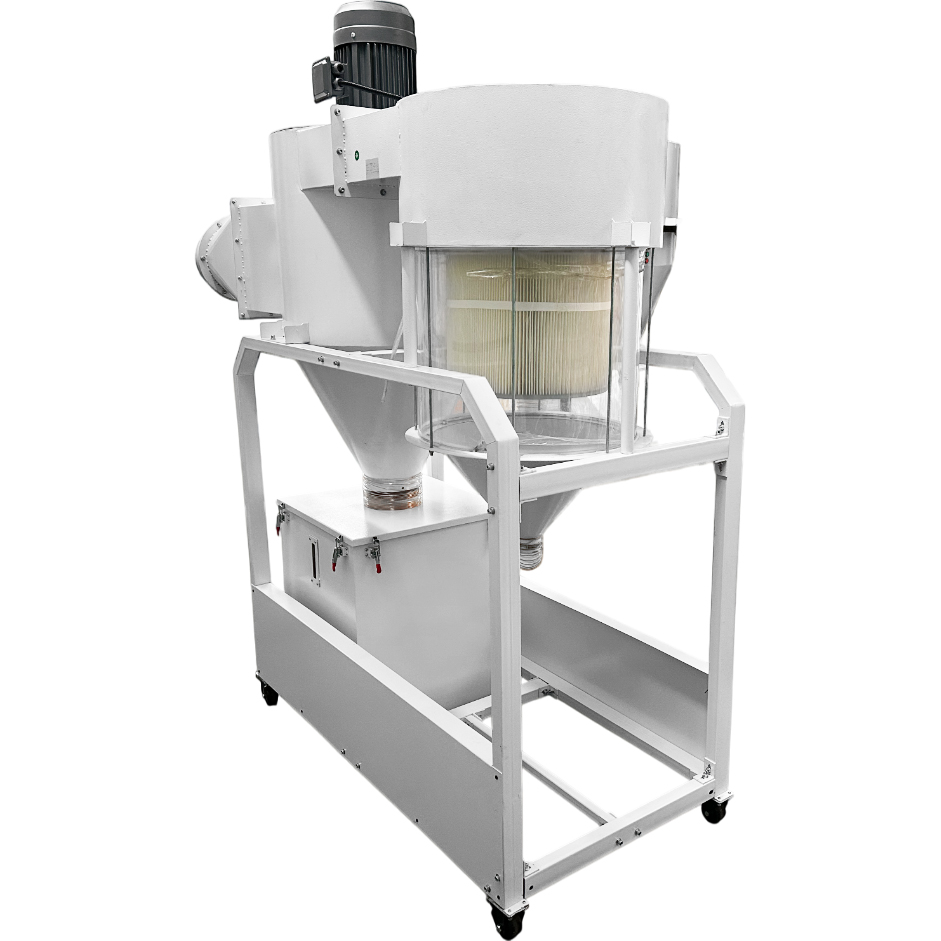

СТРОЕНИЕ
Агрегат состоит из рамы на которой расположены:
- Циклон в верхней части которого встроено рабочее колесо (крыльчатка) и двигатель
- Отсек с кассетным фильтром оснащенный импульсной пневмо продувкой
- Бункер-накопитель для сбора пыли
ЦИКЛОН
В данном отсеке происходит очистка воздуха от твёрдых загрязнений (стружка, опил и т.д.) при помощи центробежной силы происходит отделение «тяжелых» частиц от воздушного потока.

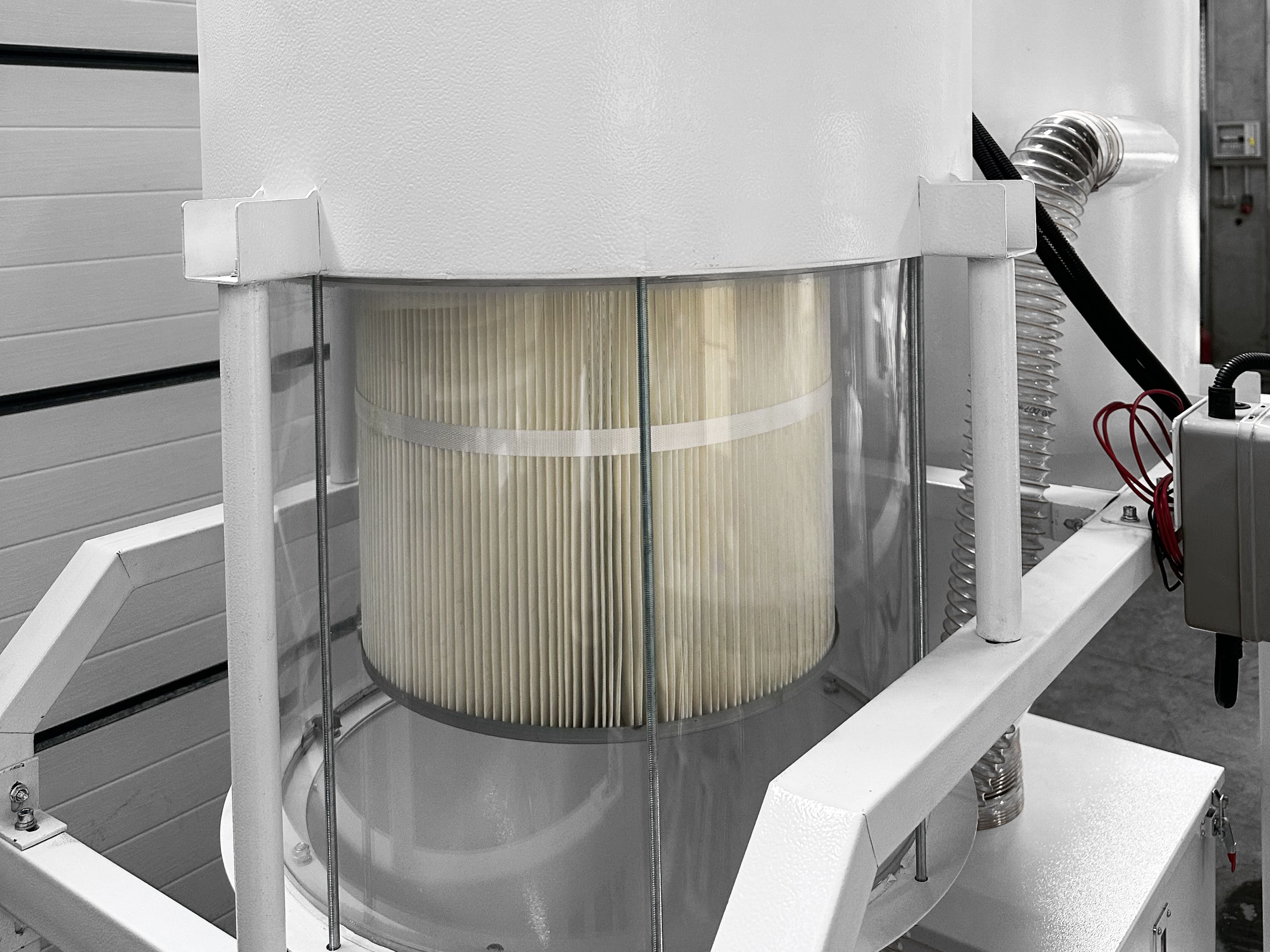

КАССЕТНЫЙ ФИЛЬТР
В качестве фильтровального элемента на агрегат устанавливается кассета из полиэстера. Кассеты из полиэстера имеют высокую механическую прочность.

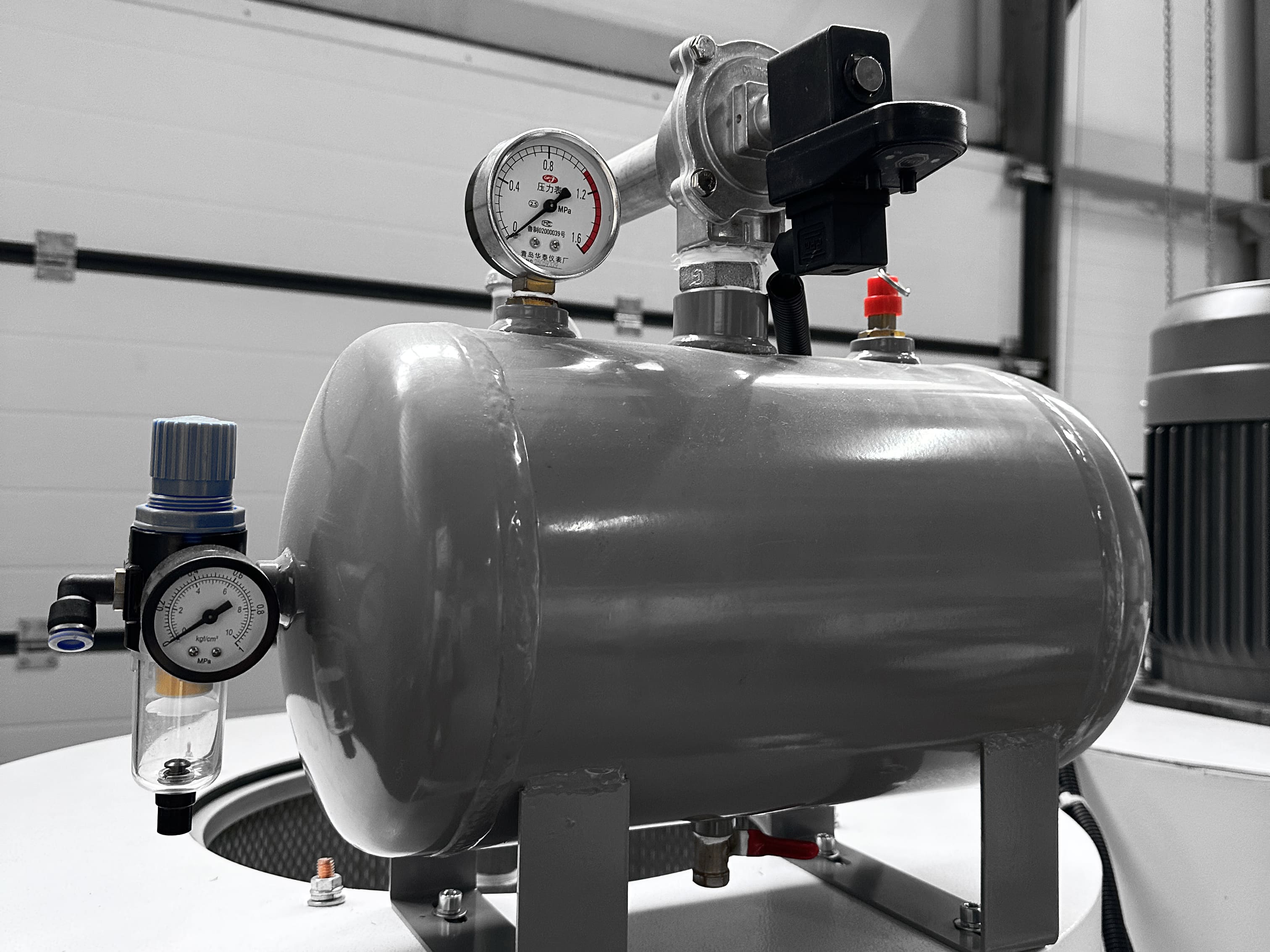

ПНЕВМОПРОДУВКА
Импульсная пневмопродувка позволяет очищать фильтр и тем самым поддерживать эффективность работы агрегата. Продувка фильтров сжатым воздухом происходит через определенный временный интервал (интенсивность и время продувки можно регулировать, в зависимости от степени загрязненности)

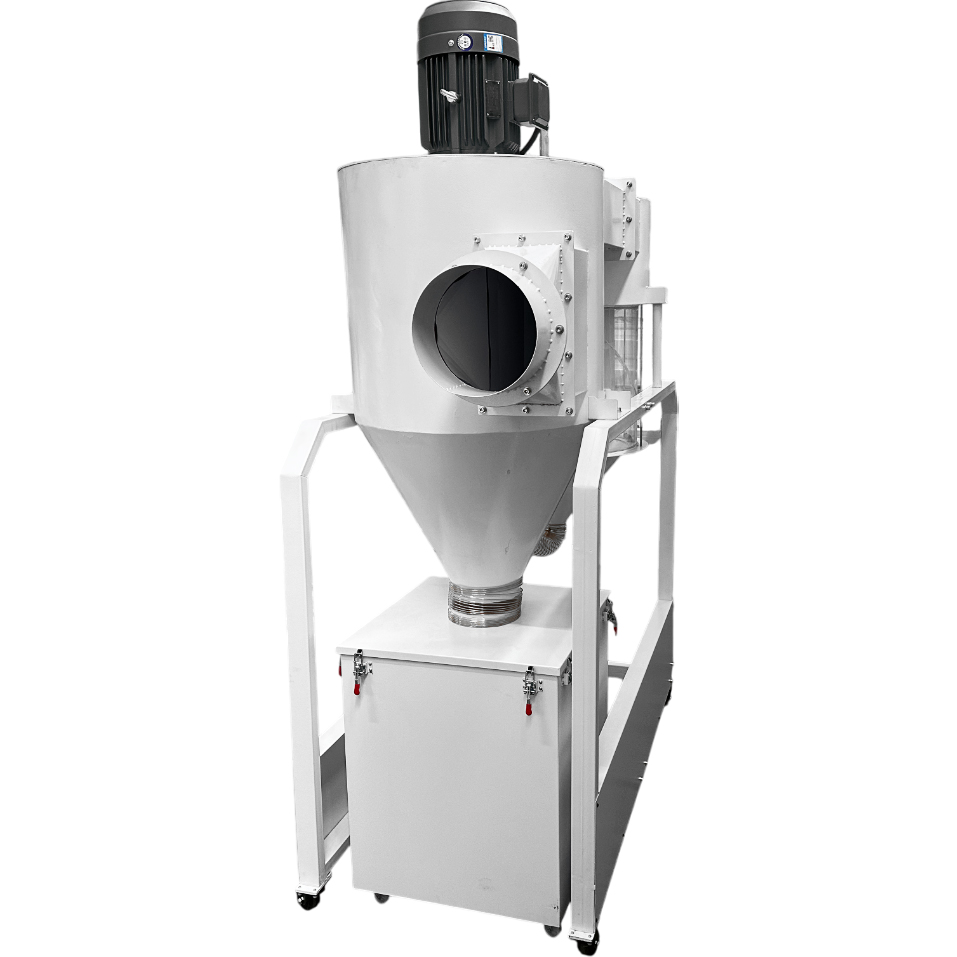

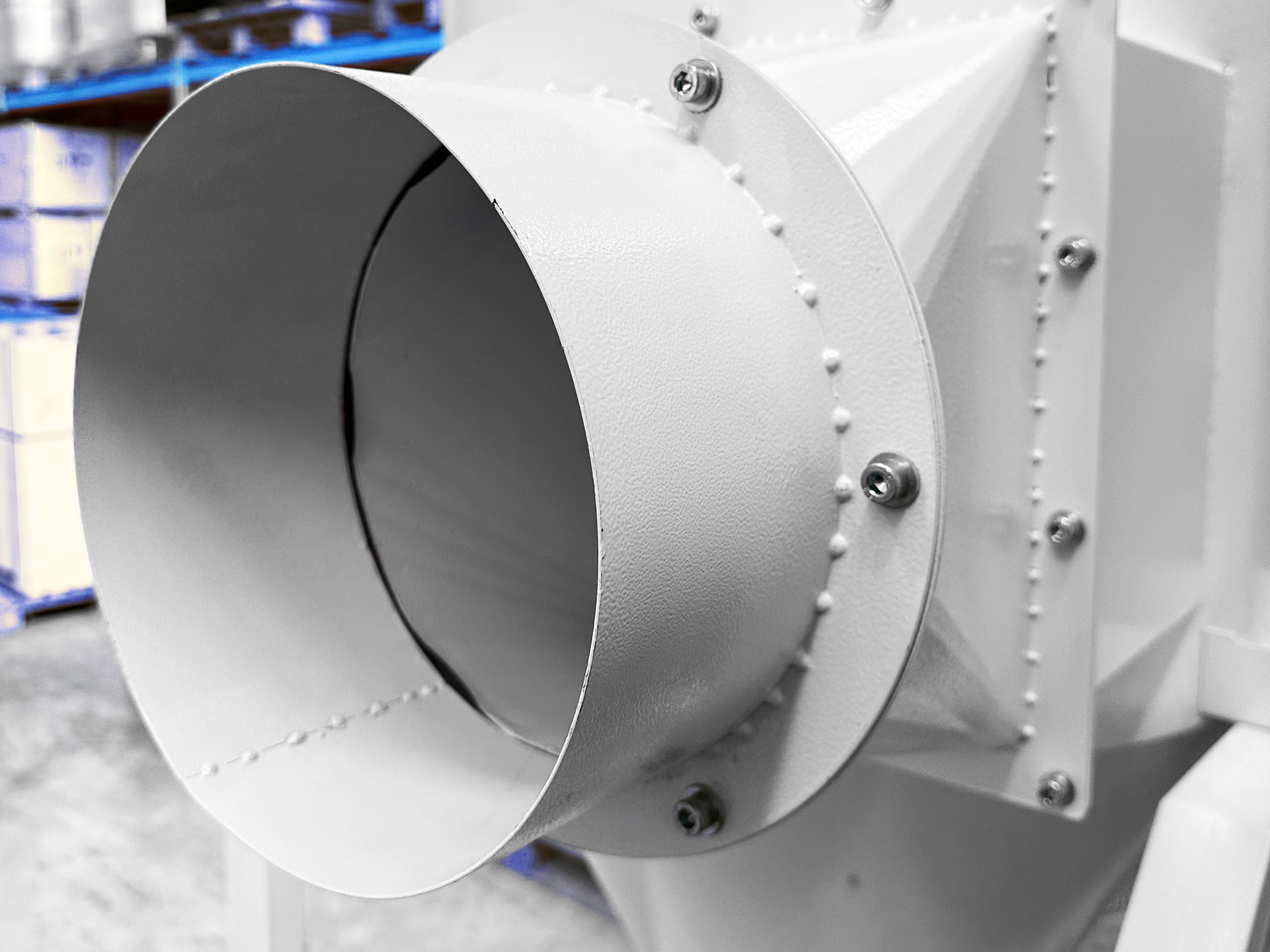

ПАТРУБОК
Имеет фланец диаметром 250 мм. Так же присутствует возможность подключения основной магистрали к фланцу прямоугольного сечения.
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Мощность двигателя 5,5 кВт (380V).
РАБОЧЕЕ КОЛЕСО-КРЫЛЬЧАТКА
Стальная отбалансированная крыльчатка имеет диаметр 540 мм обеспечивая высокую эффективность агрегата

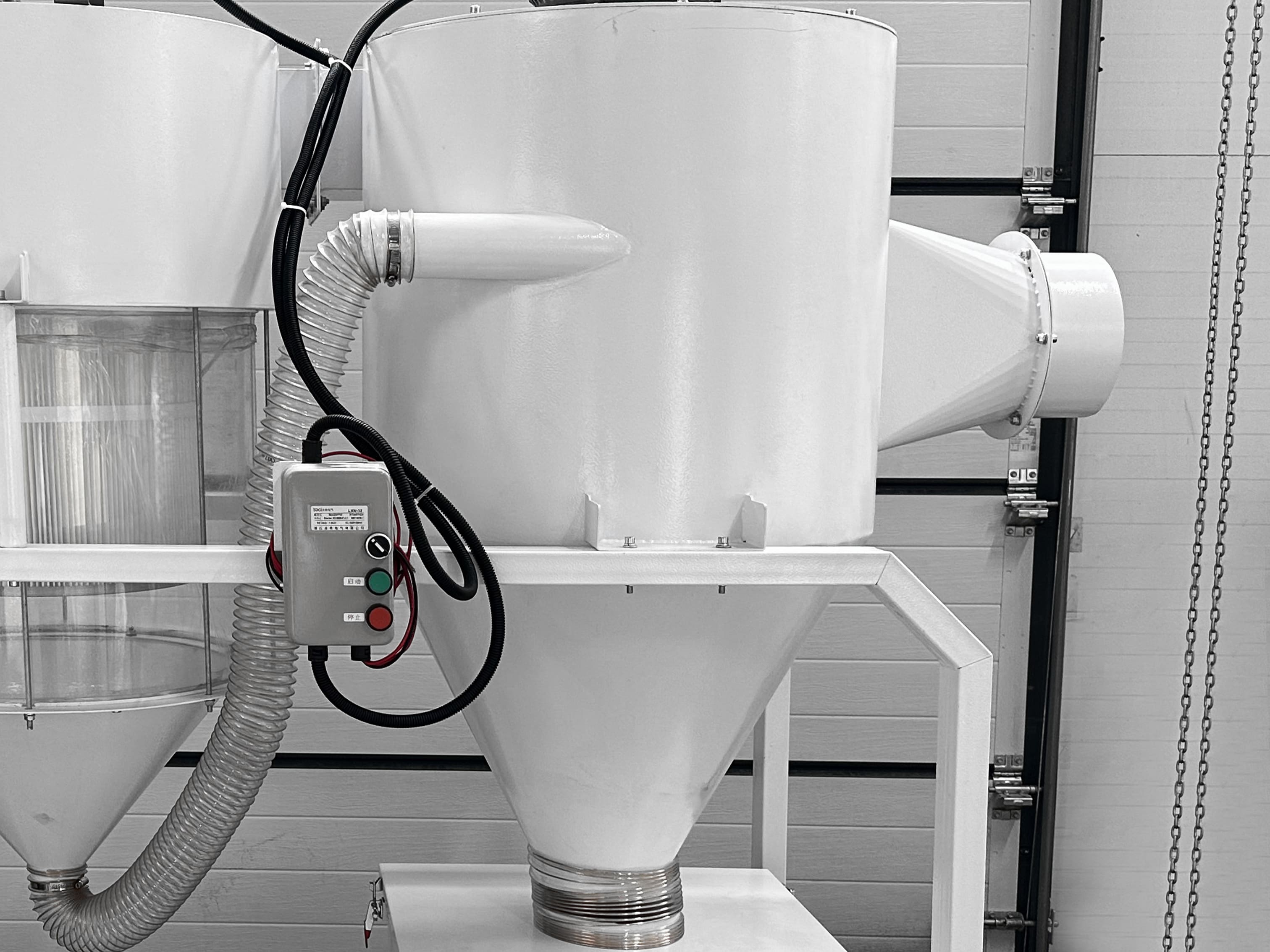

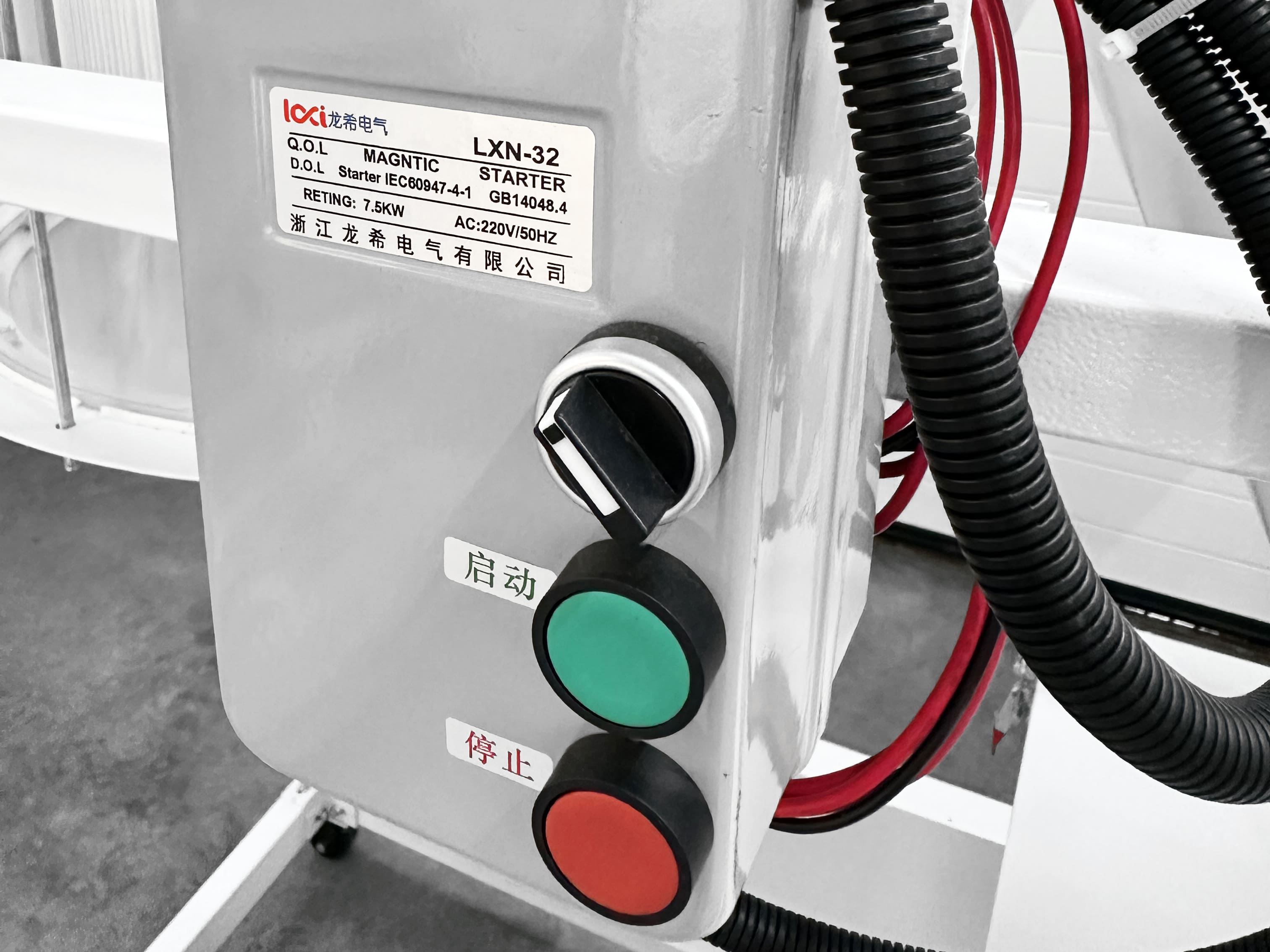

ПАНЕЛЬ УПРАВЛЕНИЯ
Промышленный пускатель имеет кнопки включения и выключение, обеспечивает надежный запуск двигателя.

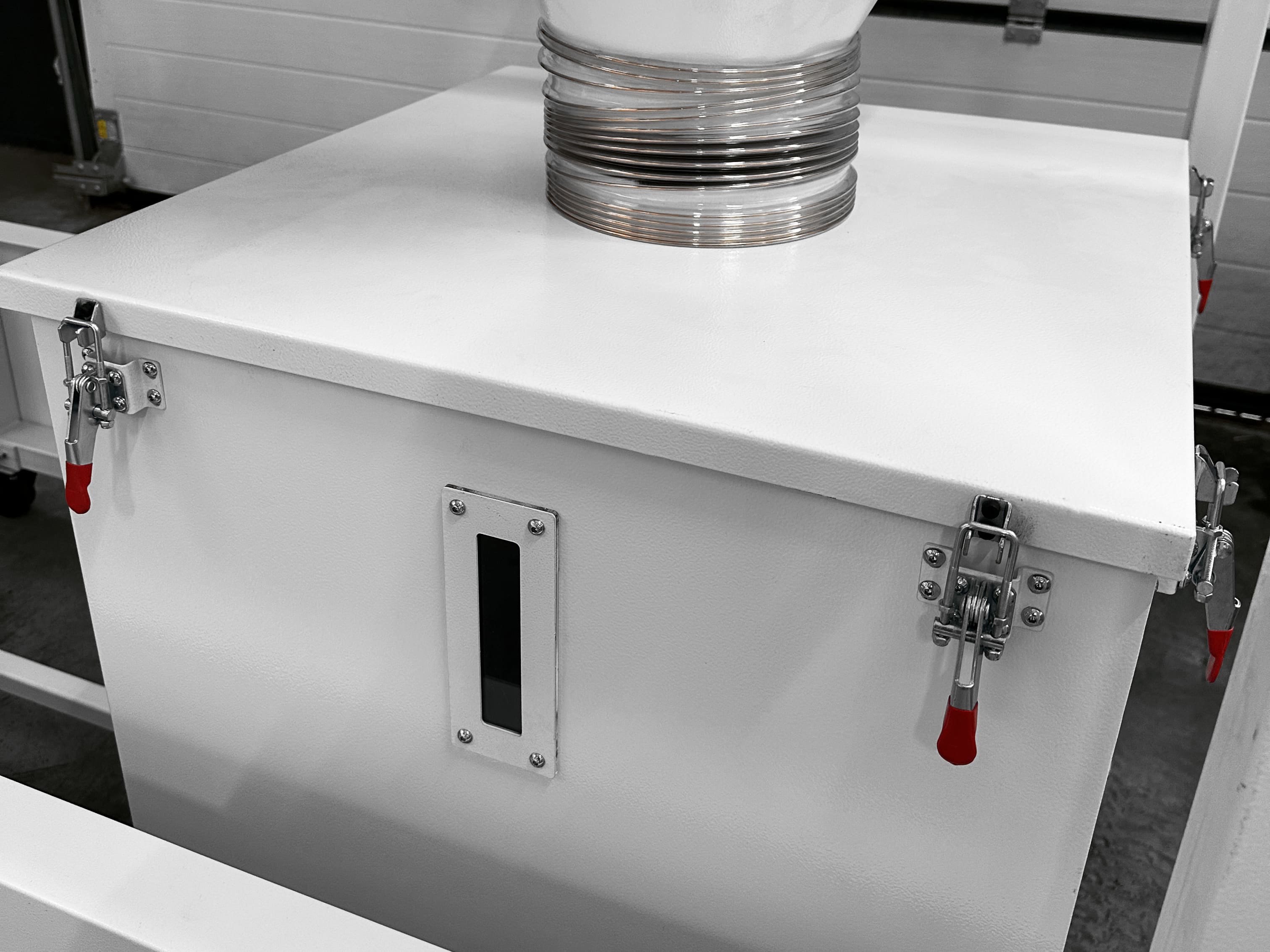

БУНКЕР-НАКОПИТЕЛЬ
Бункер–накопитель имеет размер 600*600*700 — 1 шт. Быстрое и удобное снятие/установка; Смотровое окно для контроля уровня наполнения; Наличие колес упрощает транспортировку
При желании можно докупить дополнительный бункер для удобства замены и удаления отходов
