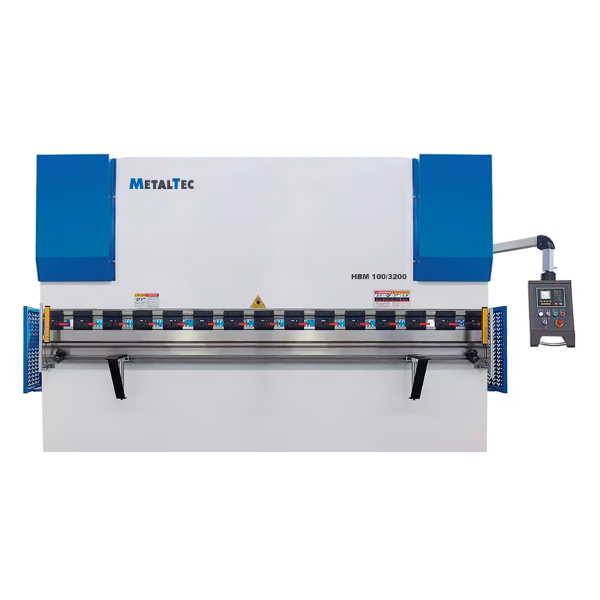

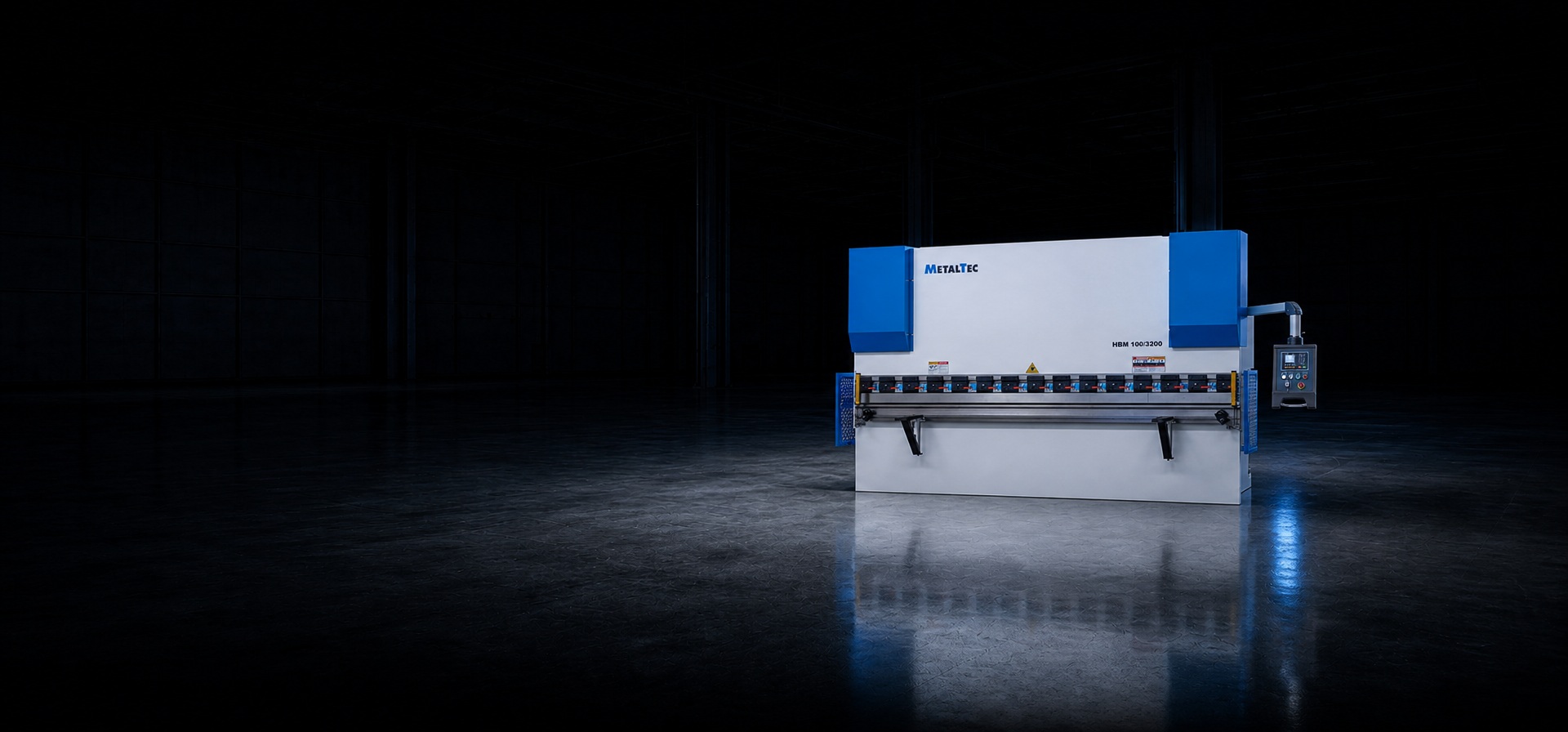

Листогибочный гидравлический пресс MetalTec HBM 100/3200М (Е22, ручная компенсация прогиба)
Артикул: 45194
Усилие: 1000 кН
Рабочая длина: 3200 мм
Мощность двигателя: 7,5 кВт
Рабочая скорость: 8 мм/с
Вес: 6200 кг
Назначение
Гидравлический листогибочный пресс MetalTec HBM 100/3200, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
Применение
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия;
- и т.д.
Схема обработки
Конструктивные особенности
МАССИВНАЯ СТАНИНА
Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.
ГИДРОЦИЛИНДРЫ
Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).
ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ)
Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА NOK (ЯПОНИЯ)
Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.
ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ
2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.
ПЕДАЛЬ УПРАВЛЕНИЯ ПРОЦЕССОМ ГИБКИ
Листогибочный гидравлический пресс MetalTec HBM 63/2500 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.
ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х)
Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад.
Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.
РУЧНАЯ РЕГУЛИРОВКА БАЛКИ ЗАДНИХ УПОРОВ ПО ВЫСОТЕ (ОСЬ R)
Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.
НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ
Серия SIEMENS BEIDE - это новый высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS (CHINA) ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.
ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ)
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
ГИБОЧНЫЙ ИНСТРУМЕНТ
Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов.
Матрица V образная многоручьевая, для гиба разных толщин металла.
Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.
СИНХРОНИЗАЦИЯ ГИДРОЦИЛИНДРОВ
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.
МЕХАНИЧЕСКИЕ КОНЦЕВИКИ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ПЛИТЫ (РАМ)
Благодаря верхнему и нижнему механическим концевикам, система отслеживает положение РАМА.

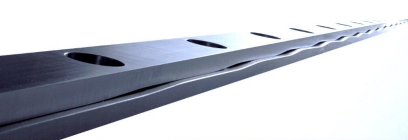

СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА
Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления пуансоном на лист, усилием развиваемым гидравлическими цилиндрами.
Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. Система компенсации прогиба, позволяет предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.
СИСТЕМА УПРАВЛЕНИЯ E22
Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.
Основные функции:
Установка ограничений (ограничение хода заднего упора и траверсы);
Настройка времени выдержки;
Отображение положения заднего упора, с точностью 0,1 мм.;
Отображение позиций осей Х/Y;
Возможность пошагового программирования;
Возможность ручного режима работы;
30 программ по 15 гибов/шагов;
Программирование угла гиба в градусах, и функция корректировки угла, без необходимости высчитывания параметров;
Выбор системы измерения: дюйм/мм;
ЗАЩИТНОЕ ОГРАЖДЕНИЕ РАБОЧЕЙ ЗОНЫ
Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала.
МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР
|
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
F = (1,42 x TS x S2 x L) / 1000 x V
|
