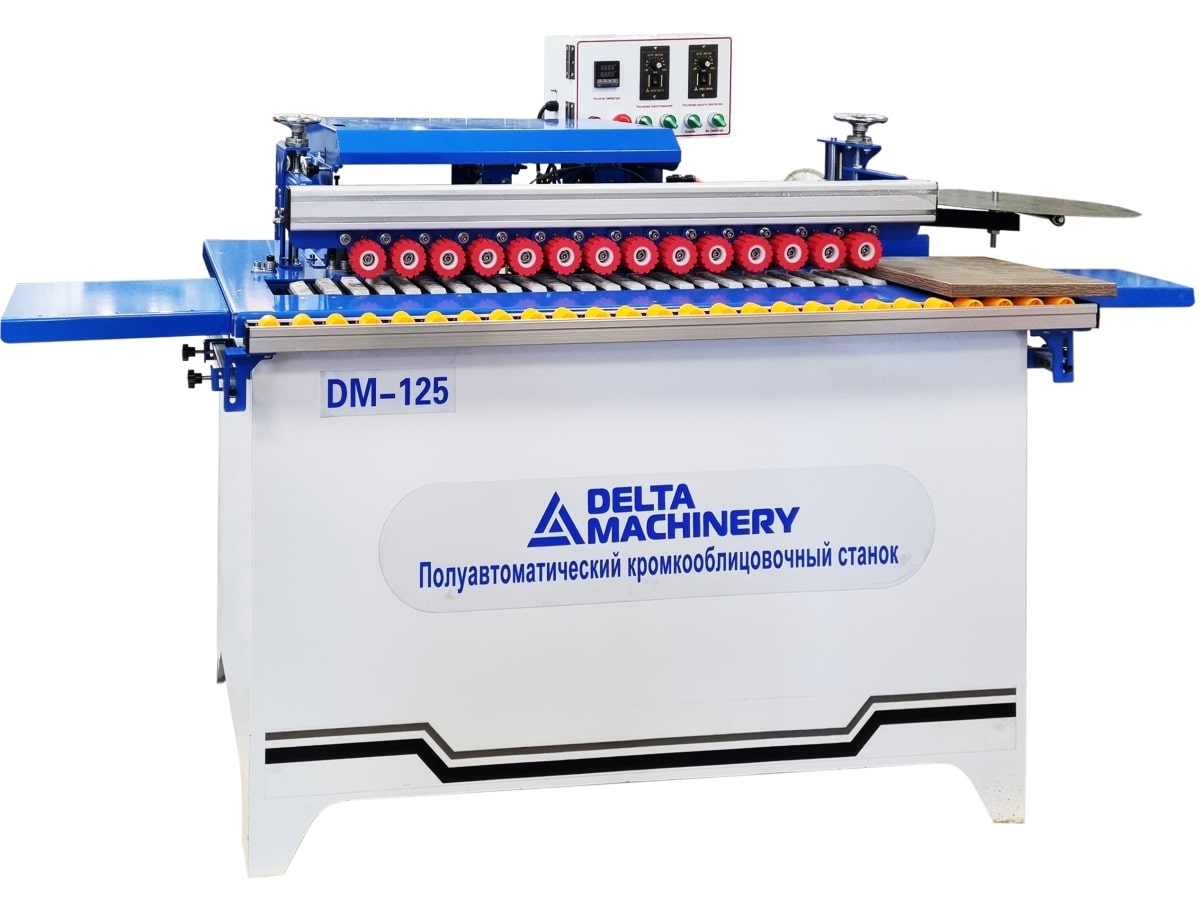

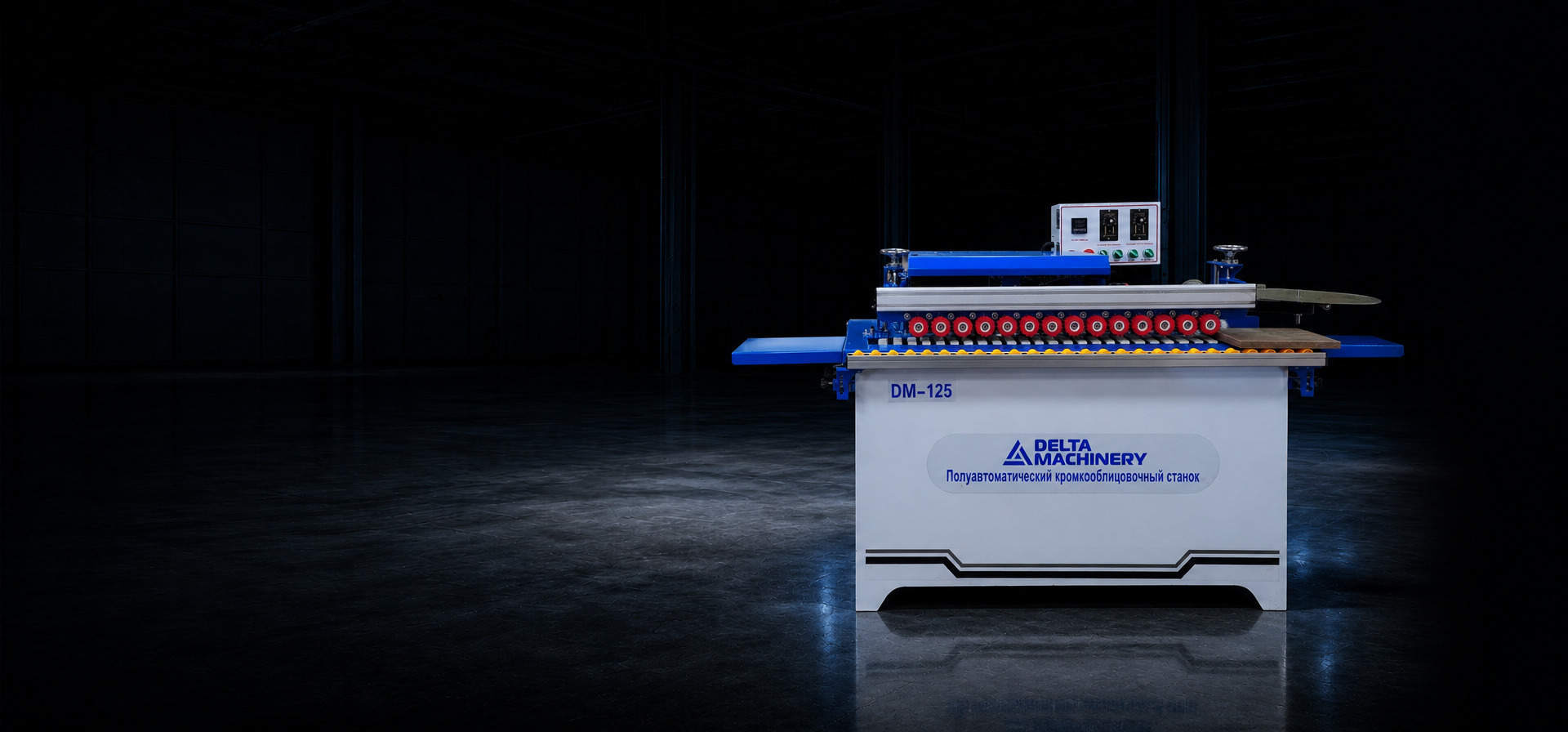

Кромкооблицовочный станок DELTAMACHINERY DM-125
Артикул: 01-4926
Высота кромки, м: 10 - 55
Скорость подачи кромочного материала: 0-8 м/мин
Мощность: 4 кВт
Назначение
Предназначен для облицовывания прямолинейных мебельных щитов и заготовок натуральными полосовым и синтетическим рулонными материалами.
Также подходит для снятия свесов (фрезерования) уже приклеенного кромочного материала одновременно как с нижней, так и с верхней части детали.
Приклеивание ведется при автоматической подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
Применение
Идеально подходит для применения на предприятиях по производству корпусной мебели
(офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Фрезерный узел с высокооборотистыми фрезами, производит снятие свесов кромки сверху и снизу заготовки за один проход.
Регулировки температуры клеевой ванны и скорости вращения роликов и подачи кромки расположены на центральной панели управления.
Предназначение
Конструктивные особенности
ТРАНСПОРТЕР ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ЗАГОТОВКИ
Конвейерный транспортер позволяет автоматически подавать заготовку в зону обработки.
Приводится в действие отдельной кнопкой на панели управления.
ВСТРОЕННАЯ АСПИРАЦИОННАЯ СИСТЕМА
В комплект станка входит аспирационная установка с мешком пылесборником. Двигатель с улиткой находится в нижней технологической нише экономя место в помещении
ДВА КЛЕЕВЫХ ВАЛА
Клеевые валы позволяют наносить клей как на заготовку, так и на кромку для лучшего качества склеивания.
ГИЛЬОТИНА
Работает от концевого выключателя.
ФРЕЗЕРНЫЙ АГРЕГАТ С ФУНКЦИЕЙ АВТОМАТИЧЕСКОГО ТОРЦЕВАНИЯ СВЕСОВ
Фрезерный узел помимо обработки свеса кромочного материала по плоскости, выполняет в автоматическом режиме торцевание переднего и заднего свеса
ПОЛИРОВОЧНЫЙ УЗЕЛ
Автоматически полирует уже отфрезерованную кромку сверху и снизу детали.
Работает от концевого выключателя.
КЛЕЕВАЯ ВАННА
Бачок для клея-расплава с электронным блоком контроля температуры.
ТЕЛЕСКОПИЧЕСКАЯ ОПОРА
Регулируемая опора для удобства работы с габаритными изделиями.
ПАНЕЛЬ УПРАВЛЕНИЯ
Удобный доступ ко всем функциям и настройкам станка.
УДОБНЫЙ ДОСТУП К ЭЛЕКТРОНИКЕ
Позволяет с легкостью проводить диагностику и техническое обслуживание станка.
ПРИЖИМ К ТРАНСПОРТЕРУ
Направленные ролики обеспечивают надежный прижим заготовки в зоне обработки.
ТАРЕЛКА ДЛЯ КРОМКИ
Для размещения и автоматической подачи рулонного кромочного материала.
РАСШИРЕНИЕ СТОЛА
Используется для удобства работы с крупногабаритными деталями.
ЖЕСТКАЯ ФАНЕРНАЯ УПАКОВКА
Исключает повреждения станка во время транспортировки.
