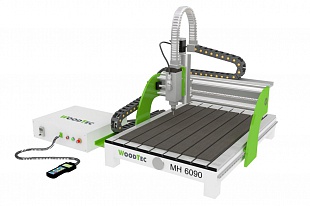

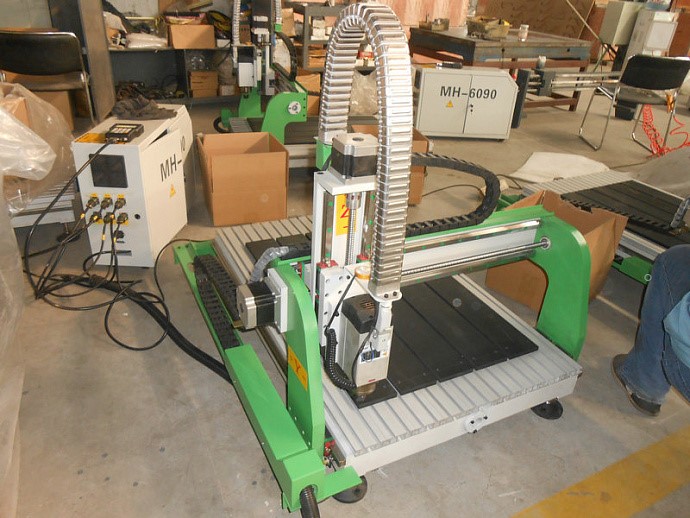

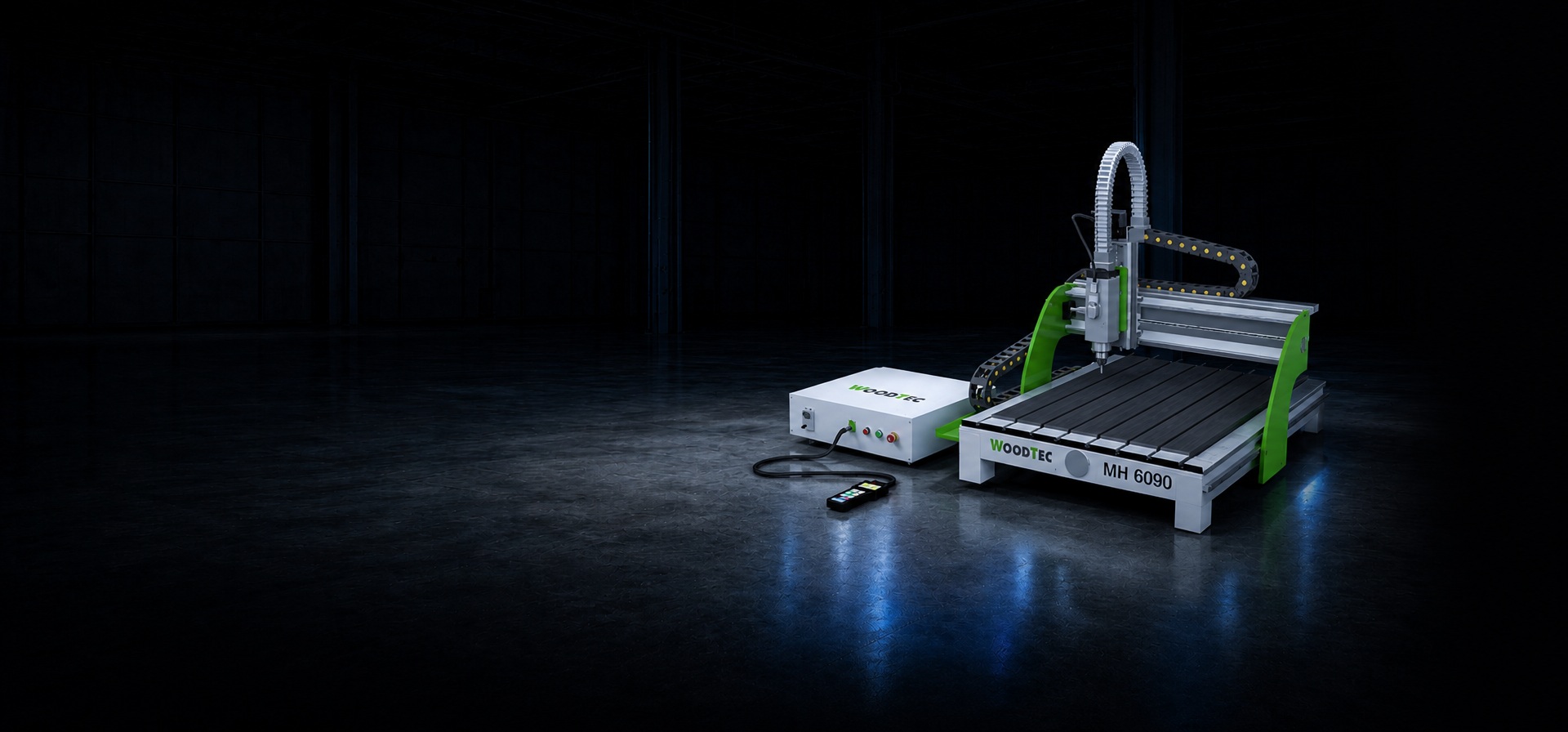

Фрезерно-гравировальный станок с ЧПУ WoodTec MH 6090

Краткие характеристики:

Размер обработки: 600 х 900 х 150 мм

Мощность электрошпинделя

(воздушное охлаждение): 1,5 кВт

Вес: 255 кг

Прайс-лист (.xls 0 Kb)

2 831 600 ₸ 2 219 972 ₸

Заказать

Назначение

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Обрабатываемые материалы

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Применение

• Гравировка:

- Гравировка поверхностей из самых различных материалов.

• Мебельное производства:

- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

• Отделка интерьеров:

- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

• Отделка экстерьеров:

- Фигурные наличники на окна и двери с резьбой.
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.

• Эксклюзивные изделия:

- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

• Производство дверей:

- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.

• Модельное производство:

- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

• Реклама:

- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д

Схема обработки

Изделия

Массив древесины

Фасады

Пластик, ПВХ, акрил

Цветные металлы

Конструктивные особенности

**ЛИТАЯ ЧУГУННАЯ СТАНИНА**

Станина изготовлена из высококачественного чугуна с последующей обработкой для снятия внутренних напряжений. Это дает возможность получить гарантированно высокую точность и качество даже на станке в настольном исполнении.

**ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ**

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

**ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ**

За счет практически полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по осям X, Y и Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

**РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ**

Рабочий стол станка изготовлен из алюминия. Стол оснащен «Т» - пазами для механического крепления заготовок. Поверхность стола, в зоне обработки, покрыта специальным защитным слоем из износостойкого пластика. В случаях ошибок и прохождения инструмента ниже нулевой точки заготовки, защитный слой сохраняет инструмент и стол от повреждений.

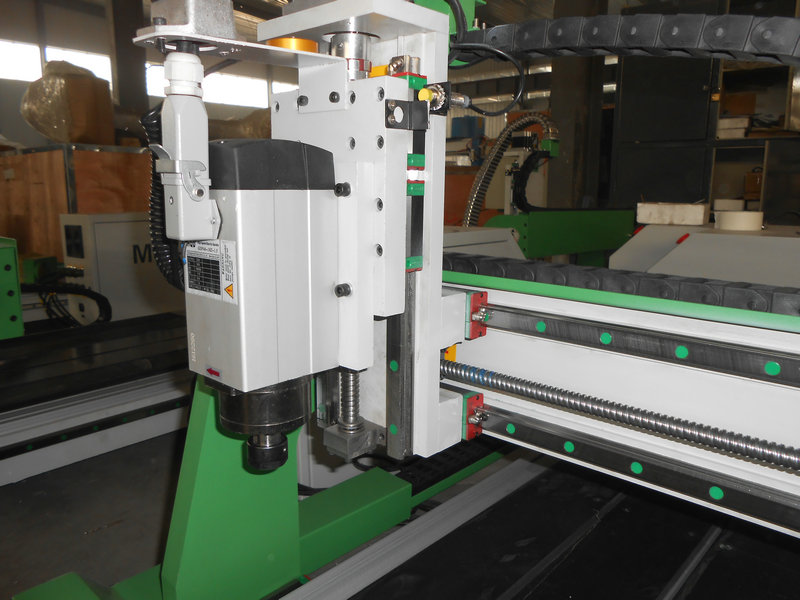

**ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 1,5 КВТ - 18 000 ОБ/МИН «HQD» (КИТАЙ)**

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия).

Высокая частота вращения (18 000 об/мин) и оптимальная мощность (1,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Охлаждение двигателя воздушное от вентилятора установленного на валу шпинделя.

**АСПИРАЦИОННЫЙ КОЖУХ**

В базовом исполнении станок оснащен защитным кожухом , который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки.

**ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА**

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

**ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ**

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

**ПУЛЬТ УПРАВЛЕНИЯ (Rich AUTO A11)**

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

**ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM»**

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Размеры рабочего стола, мм	890 х 1200
Размеры зоны обработки X и Y, наибольшие, мм	600 х 900
Перемещение шпинделя по оси Z, мм	150
Система смены инструмента	Ручная (цанговый, фиксация гайкой)
Тип передачи по осям X, Y, Z	ШВП
Тип рабочего стола	Механический с «Т»- пазами крепления
Тип электродвигателей перемещения	шаговые
Скорость рабочего хода, м/мин	0 – 4
Скорость холостого хода, м/мин	0 – 6
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	1,5
Тип охлаждения шпинделя	воздушное
Тип цанги	ER20
Посадочный диаметр инструмента, наибольший, мм	16
Напряжение, В	220
Частота тока, Гц	50
Общая установленная мощность, кВт	1,95
Габаритные размеры станка в упаковке
Длина, мм	1470
Ширина, мм	1150
Высота, мм	950
Вес, кг	255

Длина, м	1,47
Ширина, м	1,15
Высота, м	0,95
Общий вес, кг	255
Общий обьем, м³	1,6
