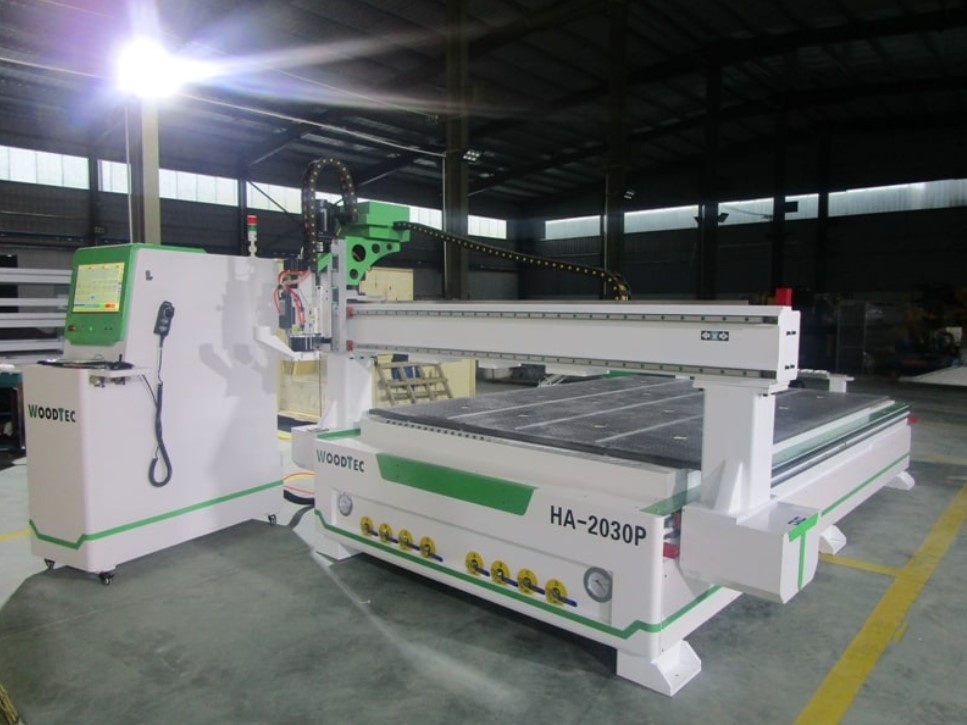

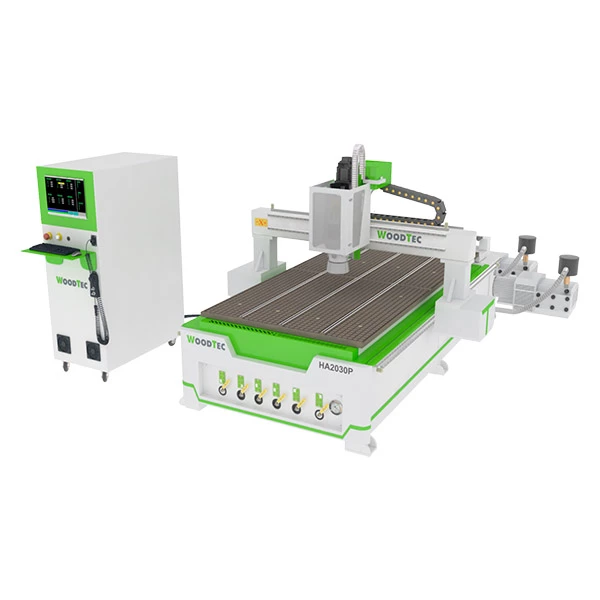

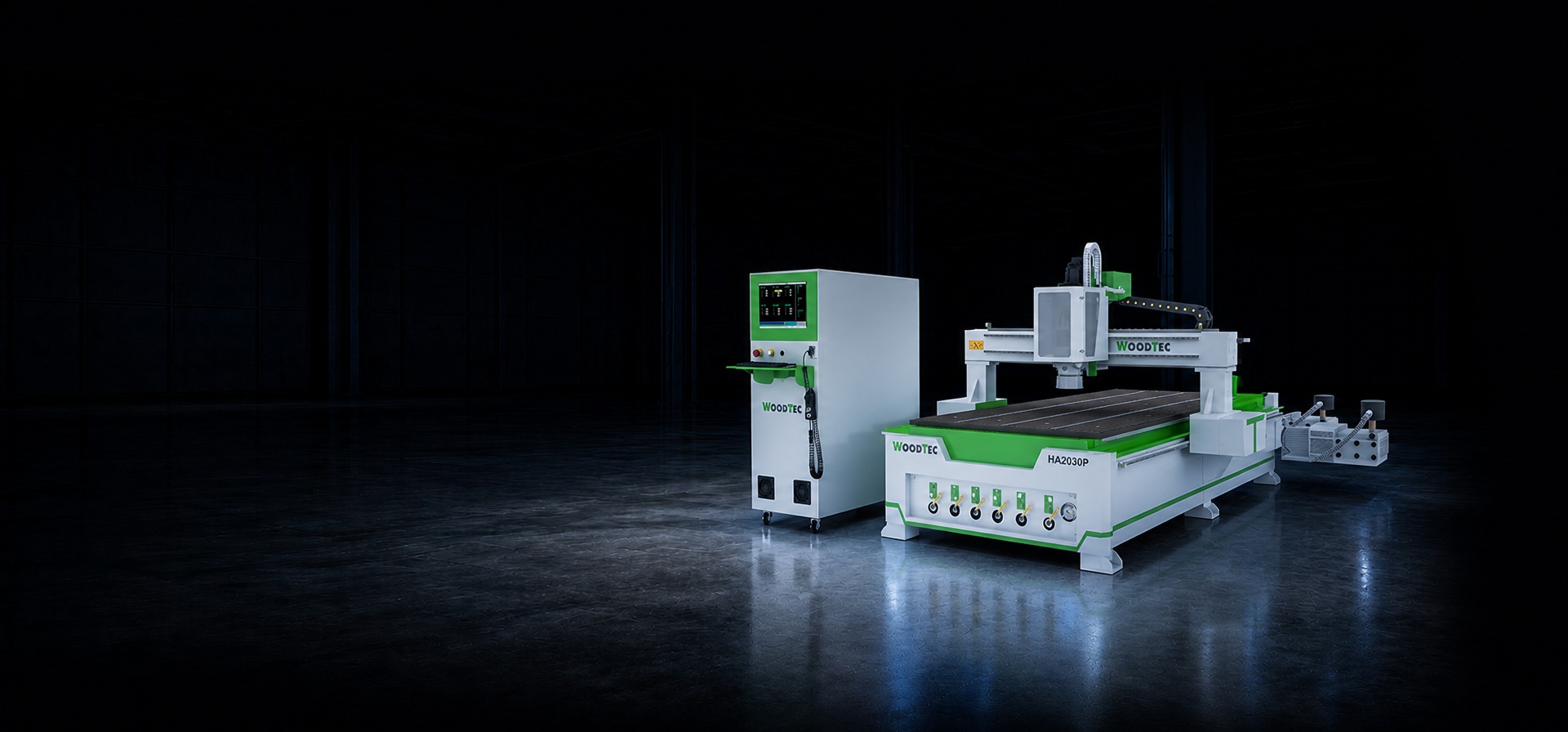

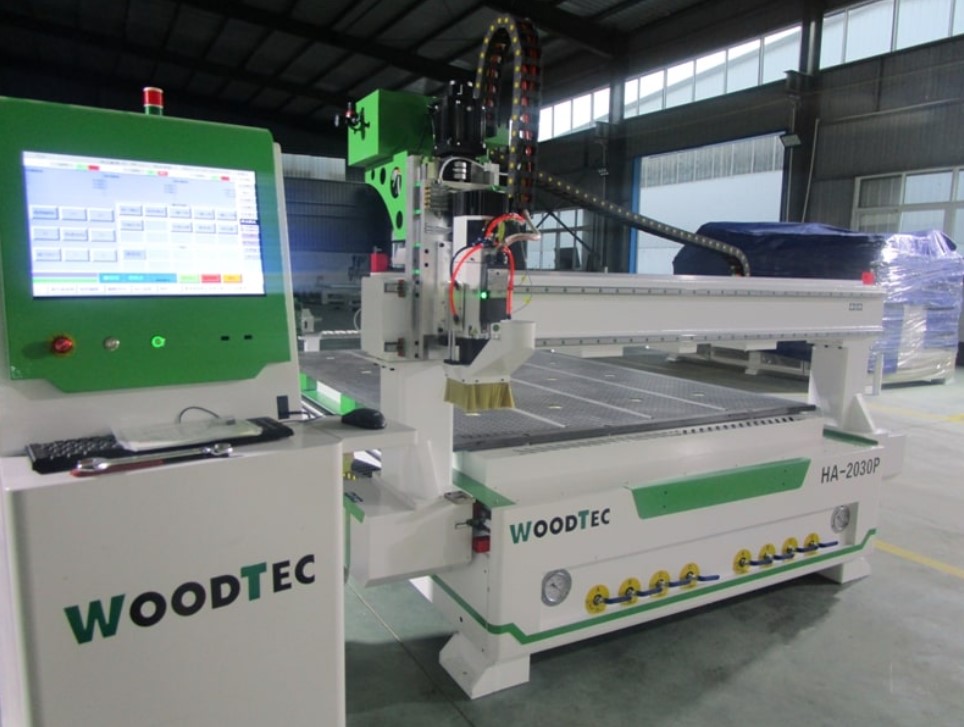

Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 C

Краткие характеристики:

Размер обработки: 2080 х 3000 х 320 мм

Мощность электрошпинделя

(воздушное охлаждение): 9 кВт

Вес: 2200 кг

Прайс-лист (.xls 0 Kb)

10 374 972 ₸ 9 287 639 ₸

Заказать

Назначение

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Обрабатываемые материалы

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Применение

• Гравировка:

- Гравировка поверхностей из самых различных материалов.

• Мебельное производства:

- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

• Отделка интерьеров:

- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

• Отделка экстерьеров:

- Фигурные наличники на окна и двери с резьбой.
- Декоративные элементы для украшения деревянных домов и бань.
- Балясины из доски для отделки веранд и беседок, ограды и т.д.

• Эксклюзивные изделия:

- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

• Производство дверей:

- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- Изготовление эксклюзивных дверей из ценных пород древесины.

• Модельное производство:

- Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

• Реклама:

- Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д

Схема обработки

Изделия

Массив древесины

Фасады

Пластик, ПВХ, акрил

Цветные металлы

Конструктивные особенности

**ЦЕЛЬНОСВАРНАЯ СТАНИНА**

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

**ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ**

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

**ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ**

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

**КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У**

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

**ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ**

Алюминиевый рабочий стол покрытый износостойким пластиком специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

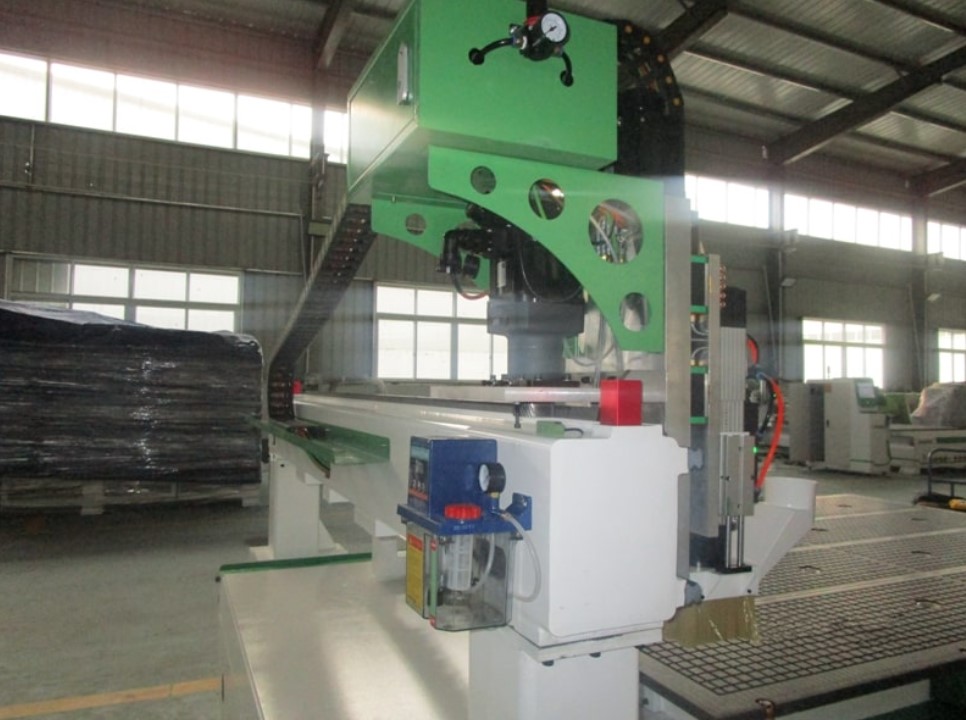

**ЭЛЕКТРОШПИНДЕЛЬ 9 кВт - 18 000 ОБ/МИН «HQD» (КИТАЙ)**

омпании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

**ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА**

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

**ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ**

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

**ПЛАТА УПРАВЛЕНИЯ NC STUDIO**

Надежная, современная плата управления для коммутации станка с ПК. Позволяет в рабочем режиме корректировать g-code, управлять всеми перемещениями станка напрямую с компьютера, осуществлять запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки.

**АСПИРАЦИОННЫЙ КОЖУХ**

В базовом исполнении станок оснащен аспирационным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки.

**ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ArtCAM»**

С ArtCAM вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Размеры зоны обработки X и Y, наибольшие, мм	2100 х 3000
Перемещение шпинделя по оси Z, мм	300
Система смены инструмента	автоматическая (линейный магазин)
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный и механический с «Т»- пазами крепления 8 зон
Тип электродвигателей перемещения	сeрвомоторы
Скорость рабочего хода, м/мин	0 – 25
Скорость холостого хода, м/мин	0 – 50
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	9
Тип охлаждения шпинделя	воздушное
Тип цанги	ER 32 (ISO 30)
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	18
Габаритные размеры станка в упаковке
Длина, мм	4080
Ширина, мм	2250
Высота, мм	1430
Вес, кг	2500

Длина:	4,08 м
Ширина:	2,25 м
Высота:	1,43 м
Вес:	2500 кг
Объем:	13,2 м³

Общий вес:	2500 кг
Общий объем:	13,2 м³

Электрошпиндель с воздушным охлаждением	(1шт) HQD 9 кВт 18 000 об/мин
Частотный преобразователь для плавного изменения оборотов электрошпинделя	(1шт) 11 кВт
Шкаф с электрокомпонентами станка	(1шт)
Система управления	(1шт) SYNTEC 60CA
Датчик измерения и калибровки инструмента	(1шт) Стационарный
Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами	(1шт)
Сервомоторы	(4шт) LeadShine 1500 Вт
Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект)	(3шт) HIWIN Y=30 / X=25 / Z=25
Передача при помощи косозубых реек по осям X, Y (комплект)	(2шт)
Шарико-винтовая передача по оси Z	(1шт)
Планетарные редукторы	(4шт)
Набор фрез для обработки дерева / МДФ / ДСП (комплект)	(1шт)
Набор цанг, фиксация гайкой (комплект)	(1шт)
Набор гаечных ключей для обслуживания станка	(1шт)
Струбцина для механического крепления деталей (комплект)	(1шт)
Ящик с ЗИП	(1шт)
Аспирационный кожух на шпиндель	(1шт)
Пылеулавливающий агрегат	(1шт) 3 кВт
Пневмоупоры для базирования заготовки	(5шт)
Программное обеспечение	(1шт) на русском языке
Руководство пользователя	(1шт) на русском языке
