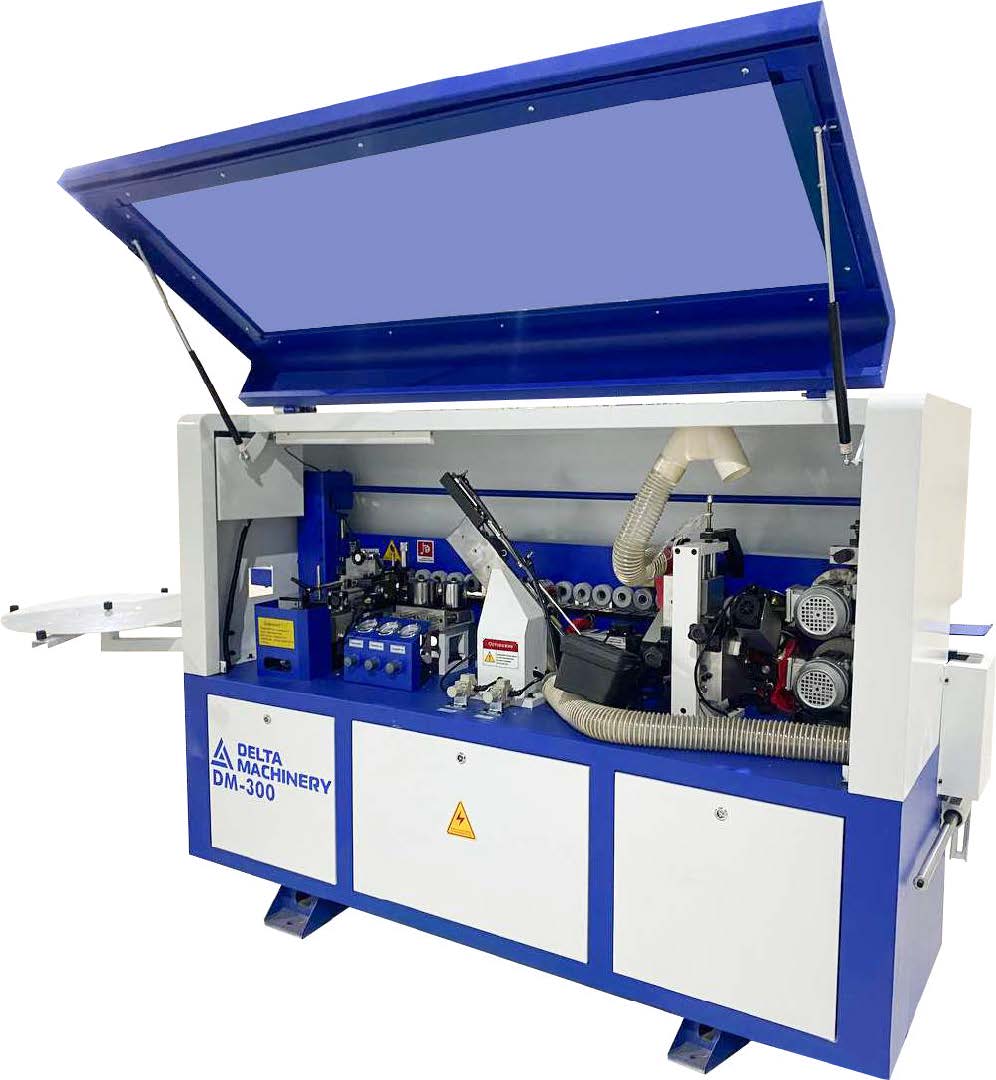

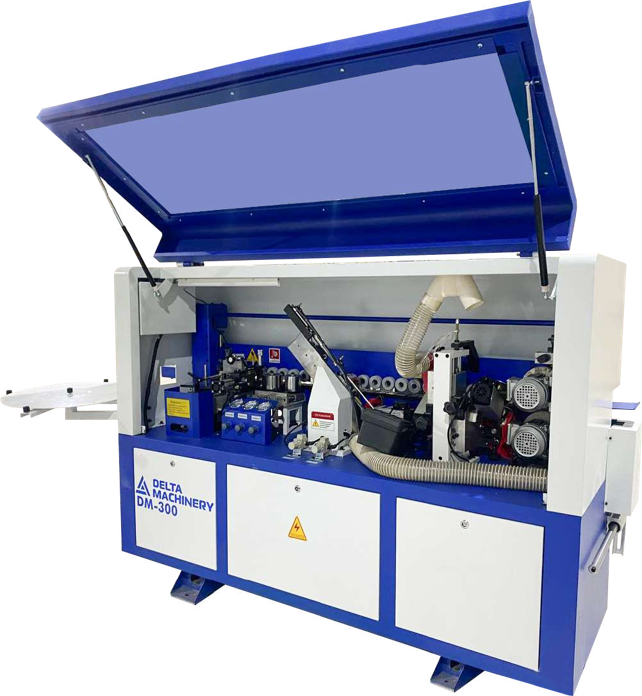

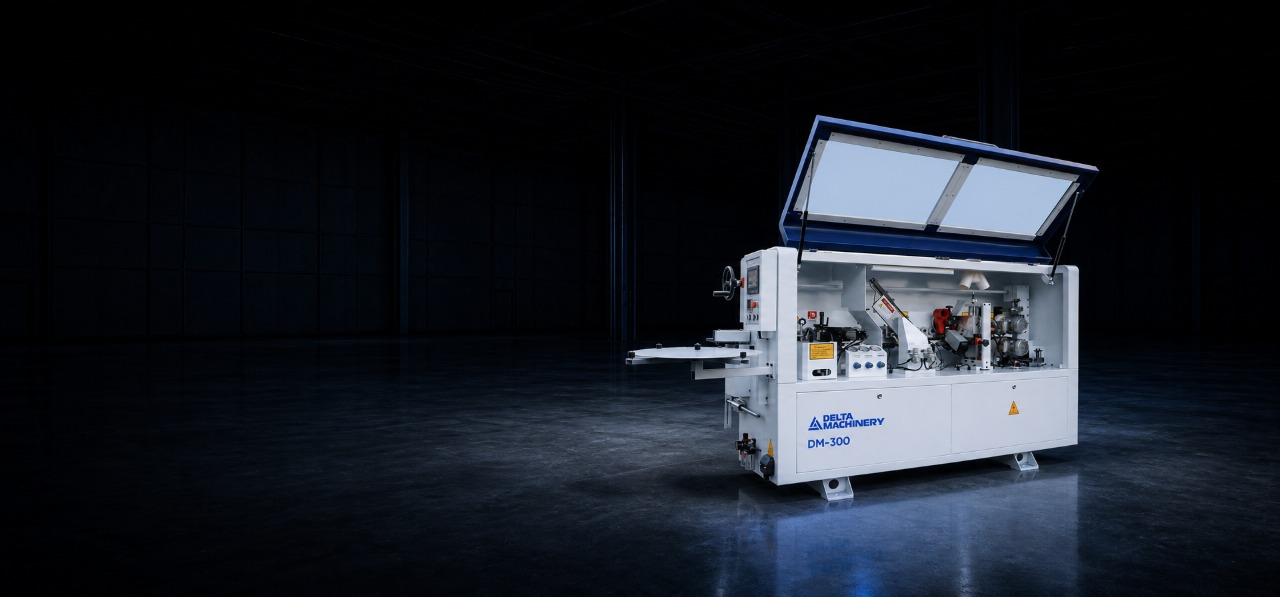

Автоматический кромкооблицовочный станок DELTAMACHINERY DM-300
Артикул: 01-6184
Общая мощность: 7 кВт
Вес: 650 кг
- Описание
- Конструктивные особенности
- Технические характеристики
- Транспортные данные
- Документация
- Видео
Область применения
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Схема обработки

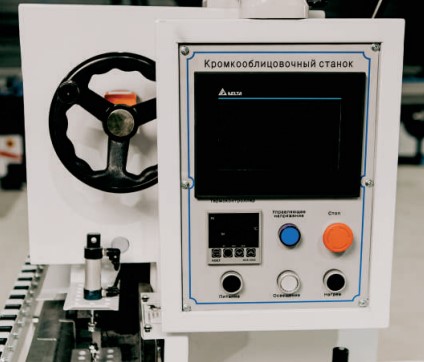

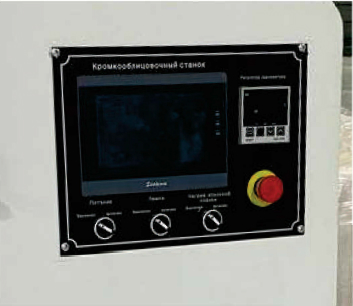

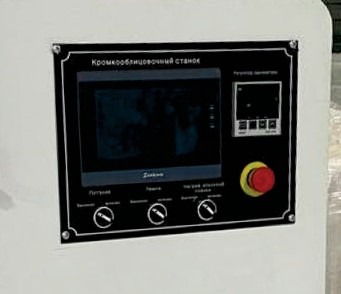

ПУЛЬТ УПРАВЛЕНИЯ
Информативный и интуитивно понятный в управлении пульт PLC с информированием о работе системы станка и активацией рабочих узлов и запуска транспортера

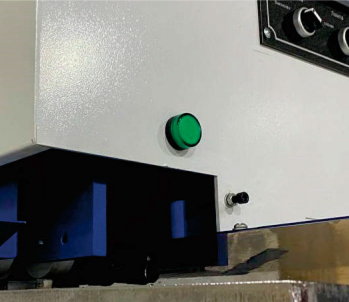

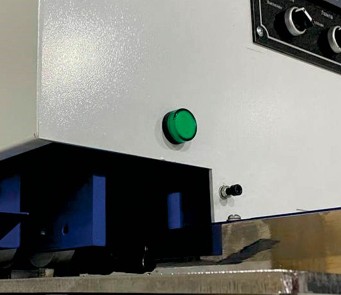

КОНТРОЛЬ НАЯ ЛАМПА
Информирует оператора о возожности подачи следующей детали, тем самым уменьшает время производственного цикла
ВЫДВИЖНАЯ ОПОРА ДЛЯ ПОДДЕРЖКИ КРУПНОГАБАРИТНЫХ ДЕТАЛЕЙ
Соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора

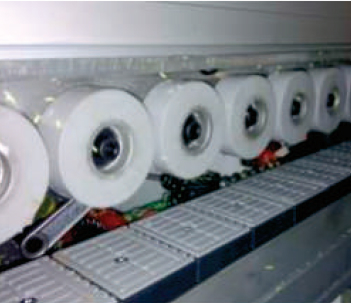

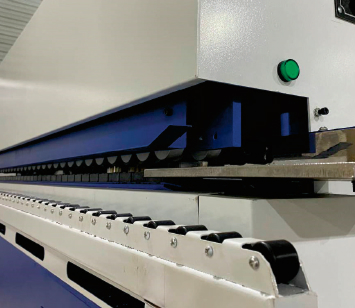

ВЕРХНЯЯ ПРИЖИМНАЯ ТРАВЕРСА С РОЛИКАМИ
Прижимная траверса изготовлена из специального профиля с установленными обрезиненными роликами и позволяет регулировать высоту подъёма от 8 до 55мм

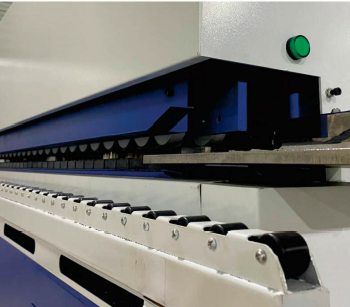

ПОДОГРЕВАЕМАЯ ВПУСКНАЯ ЛИНЕЙКА
Подогреваемая впускная линейка помогает в работе во время «межсезонья», подогревая торец детали перед нанесением клея расплава

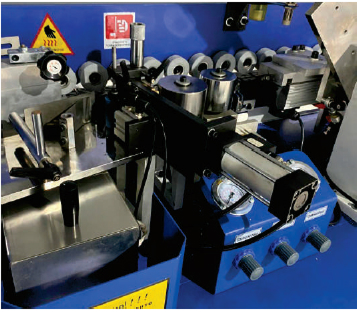

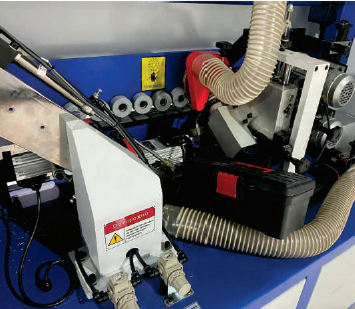

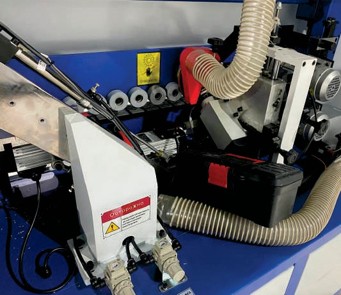

УЗЕЛ ПОДАЧИ РУЛОННОГО и полосового КРОМОЧНОГО МАТЕРИАЛА
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3мм и с полосовым кромочным материалом.
БЛОК ПРИЖИМНЫХ РОЛИКОВ С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ
Прижимной блок с пневматическим управлением оснащен одним основным и одним полноценным допрессовочным роликом, давление на ролики может регулироваться в зависимости от типа используемой кромки и деталей

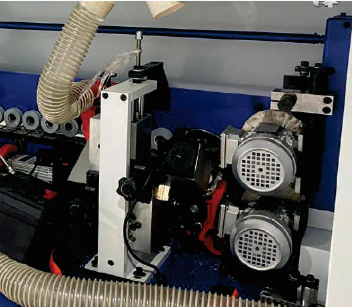

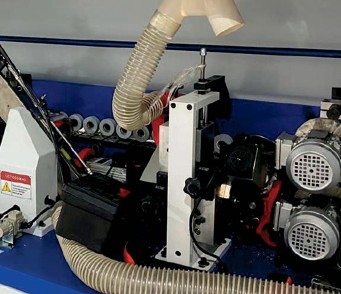

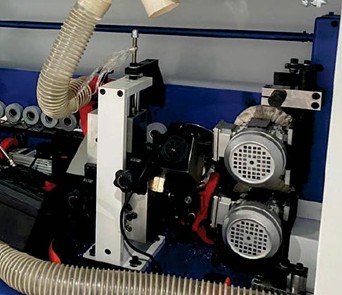

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ
Оснащен высоко оборотистыми двигателями 12000 об/мин; совершают движение по линейным направляющим, обеспечивает точное торцевание в размер

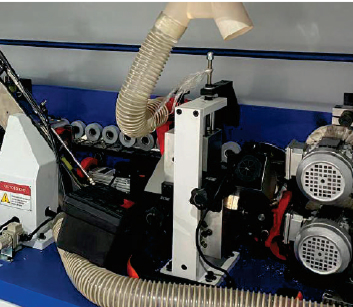

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ
Оснащен двумя высокооборотистыми моторами увеличенной мощности с оборотами 12000об/мин. Узел оснащен 2 фрезами с радиусными ножами
УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям
